A20B-8201-0081 Fanuc PCB 보드 A20B82010081 A2OB-82OI-OO8I

FANUC A20B-8201-0081

전반적인 설명

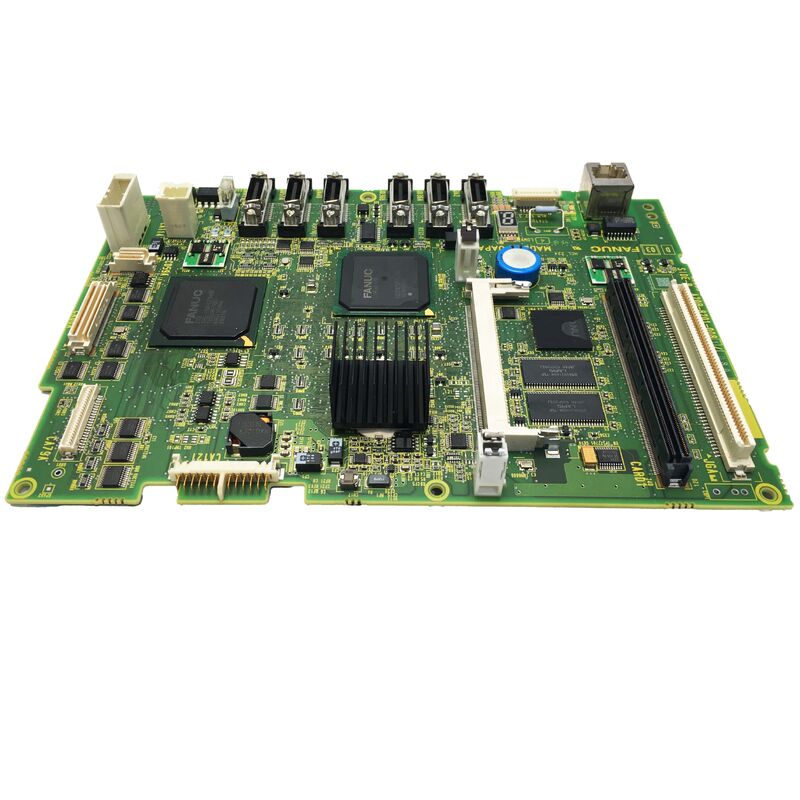

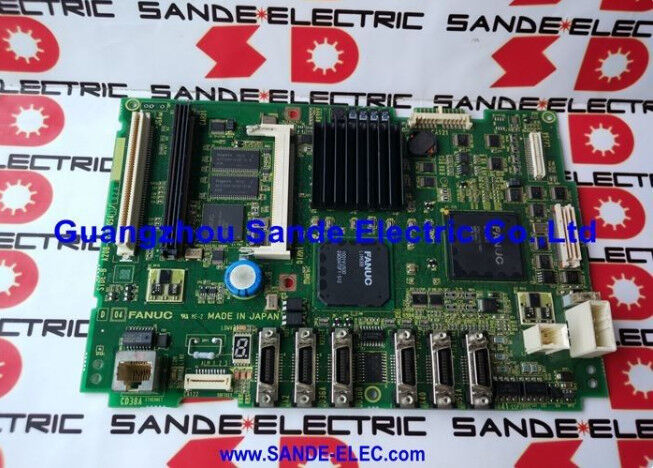

의FANUC A20B-8201-0081FANUC 시리즈 0i-D의 주요 인쇄 회로 보드입니다. FANUC가 디지털 서보 제어, 고속 블록 처리,그리고 중형 및 콤팩트 기계 도구 시장에 대한 강화 된 인터폴레이션 기능.

0i-D는 0i-C보다 세대 단계를 나타냈으며, FSSB 서보 통신 대역폭, 더 빠른 블록 처리더 나은 스핀들 동기화, 그리고 컴팩트한 CNC 턴 및 가공 센터의 공간 제약에 맞게 여전히 크기의 컨트롤러에 안전 기능을 통합했습니다.

A20B-8201 보드 가족은 FANUC의 모듈형 플러그인 아키텍처 (시리즈 16/18 및 이전 버전에서 사용) 에서 고 통합 디자인으로의 발전을 반영합니다.

이전 세대의 컨트롤러가 4개 또는 5개의 별도의 플러그인 서브보드에 기능을 배포할 수 있는 경우, A20B-8201-0081은 코어 CPU, FSSB 서버 버스 인터페이스,스핀드 시리즈 통신 채널, 조작자 패널 인터페이스, 그리고 하나의 보드에 여러 I/O 연결그리고 컨트롤러 전자 장치가 차지하는 물리적 공간.

0i-D 시리즈는 컴팩트 기계 도구 제조업체에 대한 2010 년대의 정의 CNC로 널리 인식됩니다그리고 비용 효율성은 아시아에서 CNC lathes와 3 축 가공 센터에 대한 지배적 인 선택이 되었고 점점 더 유럽과 북미에서.

0i-D 기계의 설치 기반은 그에 따라 크며, 설치된 기계의 노화와 유지 보수가 필요함에 따라 A20B-8201-0081 보드에 대한 지속적인 수요를 유도합니다.

주요 사양

0i-D 세대 - 그 차이점 은 무엇 입니까?

0i-C에 비해 0i-D의 개선은 기계 도구 제조업체에게 가장 중요한 세 가지 영역에 집중되었습니다: 서버 성능, 프로그램 처리 속도 및 안전.

FSSB 서보 성능:0i-D의 FSSB 서보 버스는 0i-C보다 빠른 통신 주기로 작동합니다.더 긴 위치 루프 폐쇄와 높은 공급 속도에 더 나은 추적 성능을 허용.

고속으로 복잡한 윤곽을 절단하는 공작기계이것은 더 부드러운 표면 마감과 더 나은 정확성을 의미 합니다. 기계가 움직임을 사이에 느려지고 재 가속하는 코너 전환에서.

프로그램 처리:0i-D의 CPU는 A20B-8201-0081 보드를 통해 액세스 할 수 있으며 전작보다 더 높은 블록 처리 속도를 달성합니다.

이것은 많은 짧은 세그먼트 움직임 (3D 표면 완공에서 전형적인) 을 가진 고속 가공 프로그램에서 관련이 있습니다.그리고 축이 프로그램 이동을 실행하지 않고 순간적으로 거주하지 않고 분당 블록 수천을 실행.

더 높은 블록 처리 속도는이 "고아"문제없이 복잡한 윤곽에 더 높은 피드 속도를 허용합니다.

PMC 및 안전 기능:0i-D의 통합 PMC 프로세서는 주요 CPU 보드를 통해 기계 도구 제작자의 사다리 논리를 실행하며 향상된 스캔 속도와 더 많은 PMC 메모리를 포함합니다.FANUC는 0i-D 세대에서 안전 기능 옵션을 도입했습니다. 기계 보호 장치가 열려있는 낮은 속도로 안전하게 작동 할 수있는 속도 및 위치 모니터링 기능, 완전히 분리된 안전 PLC가 필요하지 않습니다.

A20B-8201-0081을 대체하는 것

메인 보드 교체는 모든 CNC 시스템에서 가장 위험한 유지보수 절차이며 0i-D도 예외가 아닙니다.

The consequences of an inadequate backup before proceeding can range from an afternoon of parameter re-entry to weeks of machine re-qualification — depending on what data was lost and whether backup copies existed.

보드를 교체하기 위해 기계를 끄기 전에 다음의 데이터가 외부 매체 (메모리 카드, USB 또는 RS-232C 연결,기계의 MDI 단위가 지원하는 것에 따라): 모든 CNC 매개 변수, CNC 메모리에 저장된 모든 부품 프로그램, PMC 사다리 프로그램 및 PMC 매개 변수, 모든 도구 오프셋 및 작업 좌표 데이터,그리고 사용자 지정 매크로 프로그램 또는 사용자 정의 주기가.

0i-D의 유지보수 설명서는 각 데이터 범주에 대한 정확한 절차를 제공합니다.

0i-D 시스템 내의 SRAM 백업 배터리, 전원이 꺼질 때 CNC 메모리를 계속 작동시키는 배터리, 절차를 시작하기 전에 나머지 전하를 확인해야 합니다.

배터리 사용량이 거의 부족하면 보드를 교체하기 위해 필요한 짧은 전원 종료 기간 동안에도 데이터를 잃을 수 있습니다.

A20B-8201-0081 교체판을 설치한 후, 모든 백업된 데이터가 올바른 순서로 복원되어야 합니다. 먼저 (동축 이동 전에), 그 다음 PMC 데이터,그 다음 프로그램과 오프셋그 다음 기계는 본 위치로 돌아가 생산에 복귀하기 전에 축 정확성을 확인해야합니다.

FAQ

Q1: CNC가 작동하지만 시스템 경보에서 멈추고 부팅 화면을 지나지 않습니다. 이것은 본보드 오류입니까?

부팅 시 시스템 알람은 여러 소스에서 발생 할 수 있습니다. 반드시 메인 보드가 아닙니다. 먼저 메인 보드의 얼굴에 있는 LED 진단 디스플레이를 확인하십시오.LED 배열은 부팅 중에 어떤 서브시스템의 자율 테스트가 실패했는지 식별하는 코드를 표시합니다..

이 단계에서 일반적인 비보드 원인은 다음과 같습니다: SRAM 배터리가 고갈되었습니다 (기억 손상 경보를 유발합니다), FROM 모듈은 체크섬 오류가 있습니다.또는 FSSB 통신 링크를 세르보 증폭기와 설정하지 못했습니다.

보드 자체가 실패했다는 결론을 내리기 전에 이러한 검사를 완료하십시오. LED 배열이 프로세서 또는 내부 버스 경보를 표시하면 메인 보드가 올바른 교체 대상입니다.

Q2: A20B-8201-0081은 0i-C 시리즈 컨트롤러를 업그레이드하는 데 사용할 수 있습니까?

A20B-8201-0081은 0i-D 하드웨어 플랫폼을 위해 특별히 설계되었습니다.오프레이터 패널) 는 0i-C 세대와 다릅니다.소프트웨어 아키텍처도 다릅니다.

이 두 세대는 본보드 수준에서 상호 호환성이 없습니다.

Q3: 대체 A20B-8201-0081에 어떤 데이터가 새거나 리뉴얼된 상태로 도착했을 때 저장되는가?

새로운 또는 리뉴얼 된 보드는 빈 메모리 (전적 매개 변수 및 프로그램 로드 요구) 또는 일반 FANUC 공장 기본 구성으로 도착합니다.어느 조건도 특정 기계의 구성과 일치하지 않습니다.

모든 CNC 매개 변수, 옵션 등록, PMC 사다리 및 프로그램 데이터는 보드를 제거하기 전에 만들어진 백업에서 로드되어야 합니다.

이것은 예상되고 정상입니다. 중요한 점은 절차가 시작되기 전에 완전하고 현재 백업이 있다는 것입니다.

Q4: 기계는 C 축과 라이브 도구가있는 CNC 턴입니다. A20B-8201-0081이 이러한 구성을 지원합니까?

네. 0i-D는 C축 (CNC 축으로 제어되는 스핀들), Y축과 동시에 여러 스핀들 구성을 지원합니다.시스템에 등록된 소프트웨어 옵션에 따라.

이 옵션은 메인 보드에 설치된 FROM 소프트웨어와 시스템에 대한 FANUC 옵션 등록에 정의됩니다.교체 보드의 소프트웨어 버전과 옵션 등록이 시작하기 전에 원래 시스템과 일치하는지 확인.

FANUC 시스템에서의 옵션 등록은 하드웨어 구성과 연결되어 있으며 메인 보드 교체 후 다시 등록해야합니다.

Q5: 적절한 ESD 예방 조치를 취하지 않고 A20B-8201-0081을 다루는 위험은 무엇입니까?

보드에는 여러 개의 고밀도 CMOS 통합 회로가 포함되어 있으며 정전 전압에 취약합니다.

ESD 손상은 종종 숨겨진 고장을 초래하기 때문에 특히 미묘합니다.하지만 몇 주 또는 몇 달 후 조기에 실패 하 고, 스트레스 받았지만 즉시 파괴 되지 않은 부품에 분해 융합 붕괴 전압의 저하.

항상 ESD 안전 작업 표면에 지워진 손목띠를 착용하여 판을 다루고, 설치 시점까지 판이 항 정적 가방에 남아 있습니다.대체판은 필요할 때까지 항 정적 포장에 보관해야 합니다..
