| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8200-0849 |

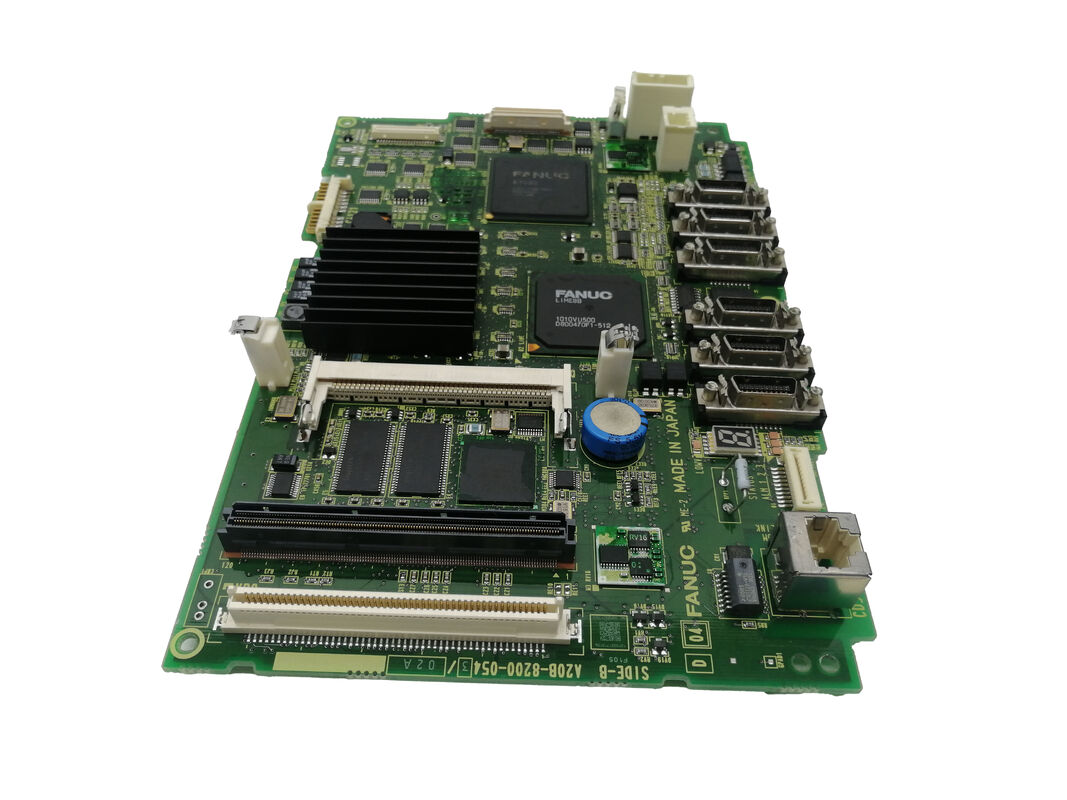

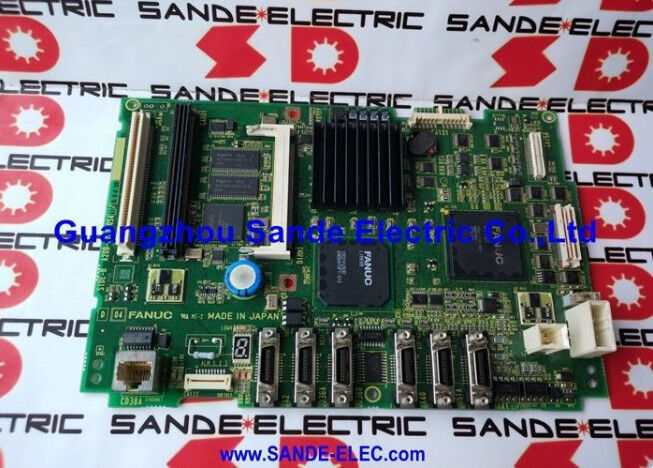

부품 번호: A20B-8200-0849
제조사: FANUC Corporation (일본)
제품 카테고리: PCB — 메인 CPU 보드 (마더보드)
시리즈: A20B-8200 — FANUC 0i-D 시리즈 CNC 메인 제어 PCB 제품군
FANUC A20B-8200-0849은 FANUC 0i-D 시리즈 CNC 컨트롤러용 메인 보드의 A5 하드웨어 개정판입니다. A20B-8200 메인 보드 제품군 내에서 0i-D 세대는 FANUC가 부품 사양을 업데이트하고 제품 수명 주기 동안 보드 신뢰성을 개선함에 따라 연속적인 하드웨어 개정 수준을 거쳤습니다.
A1 개정판(A20B-8200-0541)이 최초였습니다.
이후 A3(A20B-8200-0847)이 출시되었습니다. A5(A20B-8200-0849)는 0i-D 메인 보드 라인에서 가장 최신 개정판으로, 최신 부품 선택을 통합하면서도 0i-D CNC 소프트웨어와 완벽한 기능 호환성을 유지합니다.
0i-D는 FANUC의 주력 CNC로, 2000년대와 2010년대에 걸쳐 주요 공작기계 제조업체에서 생산된 수십만 대의 선반, 머시닝 센터, 연삭기 및 다기능 공작기계의 기반이 되는 컨트롤러입니다.
2축 선반을 구동하든 4축 머시닝 센터를 구동하든 모든 0i-D 기계는 메인 보드에 의존하여 CNC 시스템 소프트웨어를 실행하고, FSSB를 통해 서보 증폭기와 통신하며, 직렬 인터페이스를 통해 스핀들을 제어하고, I/O Link를 통해 기계 I/O를 관리하며, 운전반 디스플레이를 구동합니다.
A5 보드는 이러한 모든 기능을 이전 A1 및 A3 개정판과 동일하게 수행합니다.
기계 소프트웨어 관점에서 볼 때 하드웨어 개정판 간에는 차이가 없습니다. 유지보수 엔지니어에게 A5의 중요성은 실질적입니다. 0i-D 기계의 교체용 메인 보드를 조달할 때 A5는 현재 사용 가능한 개정판이며 이전 0i-D 메인 보드 개정판을 대체하기에 적합합니다.
| 매개변수 | 값 |
|---|---|
| 호환 CNC | FANUC 0i-D 시리즈 (0i-MD, 0i-TD) |
| 하드웨어 개정판 | A5 (0i-D 메인 보드 시리즈 최신) |
| 서보 인터페이스 | FSSB (광섬유 직렬 서보 버스) |
| 스핀들 인터페이스 | 직렬 스핀들 (JA7x 커넥터) |
| 네트워크 | 내장 이더넷 |
| I/O 버스 | I/O Link (JD51A) |
| 플러그인 모듈 | 축 카드, FROM/SRAM 모듈, 옵션 카드 |
| 대체 대상 | A20B-8200-0541 (A1), A20B-8200-0847 (A3) |
| SRAM 백업 필요 | 예 — 교체 전 필수 |
| 상태 | 사용 가능 — 리퍼비시, 테스트 완료 |
| 원산지 | 일본 |
A20B-8200 메인 보드 개정판 시퀀스를 이해하면 조달 및 고장 진단에 도움이 됩니다.
A1 개정판 (A20B-8200-0541): 최초의 0i-D 메인 보드 하드웨어입니다. 이 컨트롤러 세대의 초기 생산된 0i-D 기계에서 발견됩니다.
A3 개정판 (A20B-8200-0847): 두 번째 세대 하드웨어 업데이트입니다. 부품 변경으로 열 성능과 장기 신뢰성이 향상되었습니다.
A5 개정판 (A20B-8200-0849): 현재 하드웨어 세대입니다. 0i-D 플랫폼에 대한 FANUC의 최신 부품 선택을 나타냅니다. A5는 모든 이전 0i-D 메인 보드 개정판에 대한 권장 대체품입니다.
세 가지 경우 모두 FROM 모듈에 로드된 CNC 소프트웨어는 동일하며, SRAM의 기계 매개변수는 직접 호환됩니다.
A1 보드가 장착된 기계에 A5 보드를 설치하고 동일한 FROM/SRAM 모듈 및 매개변수를 사용하면 기계 제어 소프트웨어 관점에서 원래 하드웨어와 정확히 동일하게 작동합니다.
메인 보드는 0i-D 컨트롤러에서 가장 중요한 단일 구성 요소입니다. 다음을 관리합니다:
FSSB 서보 통신. 모든 서보 증폭기 — X, Y, Z 또는 회전 축을 구동하든 — FSSB 광섬유 버스를 통해 메인 보드와 통신합니다. 위치 명령, 속도 피드백 및 서보 경보 데이터가 모두 이 링크를 통해 전송됩니다.
메인 보드의 FSSB 회로 고장은 전원 켜기 시 즉각적인 축 경보 코드를 발생시킵니다.
직렬 스핀들. 스핀들 증폭기(Alpha i SPM 또는 Beta i SPM)는 직렬 스핀들 인터페이스(JA7A 커넥터)를 통해 속도 명령 및 위치 데이터를 수신합니다.
스핀들 방향, 리지드 탭 동기화 및 C축 제어는 모두 이 링크에 의존합니다.
I/O Link. 기계 I/O — 리미트 스위치, 도어 인터록, 툴 세터, 냉각수 제어, 팔레트 체인저 — 메인 보드의 JD51A에 종단된 I/O Link 직렬 버스를 통해 연결됩니다.
I/O Link 체인은 기계 주변의 분산 I/O 모듈로 확장됩니다.
내장 이더넷. 0i-D의 내장 이더넷 포트(DNC 작동, MTConnect 데이터 수집 또는 FOCAS2 원격 모니터링용)는 메인 보드에 통합되어 있습니다.
표준 이더넷 연결을 위해 별도의 통신 옵션 카드가 필요하지 않습니다.
운전반 및 디스플레이. 메인 보드는 MDI 키보드 인터페이스와 CNC의 디스플레이 출력을 디스플레이 커넥터를 통해 구동하며, 0i-D 기계에 일반적으로 장착되는 7.2인치 및 8.4인치 LCD 장치를 지원합니다.
A20B-8200-0849 교체는 FANUC의 표준 0i-D 메인 보드 절차를 따릅니다:
1단계 — SRAM 백업. 보드를 제거하기 전에 CNC 부팅 화면을 통해 전체 백업을 실행합니다. FANUC 메모리 카드 또는 PC(RS-232C 경유)에 저장합니다.
백업은 모든 매개변수, PMC 래더, 툴 데이터, 작업 좌표 및 저장된 부품 프로그램을 캡처합니다.
2단계 — 모듈 재고 조사. 원래 보드에 어떤 플러그인 모듈이 있는지 기록합니다.
이 모듈 — 축 제어 카드, FROM/SRAM 모듈, 모든 옵션 카드 —는 새 A5 보드로 이전됩니다.
3단계 — 물리적 교체. 전원을 끄고 커패시터 방전을 기다린 후, 원래 보드에서 모듈을 제거하고 A5 보드에 설치한 다음 A5 보드를 설치합니다.
4단계 — SRAM 복원. 부팅 모드로 부팅하고 백업 매체에서 SRAM 백업을 로드합니다. 모든 데이터가 있는지 확인합니다.
5단계 — 기능 확인. 정상 전원 켜기, 모든 축 준비, 스핀들 준비, PMC 실행, I/O 상태 올바른지 확인합니다.
Q1: 0i-D 기계에 원래 A1 메인 보드(A20B-8200-0541)가 장착되어 있습니다. A5(A20B-8200-0849)로 직접 교체할 수 있습니까?
예. A5는 이전 0i-D 메인 보드 개정판 모두에 대한 현재 대체품입니다. A1 보드의 모든 플러그인 모듈은 A5 보드에 직접 설치됩니다.
A1 기계에서 백업한 SRAM 데이터는 A5 보드에 수정 없이 복원됩니다.
복원 후 기계는 동일하게 작동합니다.
Q2: A20B-8200-0849를 설치한 후 CNC가 시작 시 "SR" 경고를 표시합니다. 이것은 무엇을 의미합니까?
메인 보드 교체 후 첫 시작 시 SR 시리즈 경고는 SRAM 데이터 문제를 나타냅니다. 복원이 불완전했거나, 백업 파일이 손상되었거나, 복원 프로세스가 중단되었을 수 있습니다. 부팅 메뉴에서 SRAM 복원을 다시 시도하십시오.
백업 파일이 양호한 것으로 확인되고 오류 없이 복원이 완료되면 SR 경고가 사라져야 합니다. 보드를 제거하기 전에 백업을 수행하지 않은 경우 SRAM 내용은 공장 기본값이며 모든 기계별 매개변수를 다시 입력해야 합니다.
Q3: 모든 서보 증폭기가 전원이 켜져 있음에도 불구하고 A20B-8200-0849를 설치한 직후 FSSB 경고가 나타납니다. 무엇을 먼저 확인해야 합니까?
메인 보드 교체 직후 FSSB 경고의 가장 일반적인 원인은 FSSB 광섬유 케이블이 손상된 것입니다. 보드를 취급하는 동안 메인 보드의 COP10A 커넥터에 있는 광섬유 케이블이 느슨해지거나 광섬유 끝면이 오염되었을 수 있습니다.
메인 보드의 각 FSSB 광섬유 연결을 검사하십시오. 각 연결이 완전히 삽입되고 잠겨 있는지 확인하십시오. 오염이 보이는 경우 마른 보풀 없는 천으로 광섬유 끝면을 청소하십시오.
Q4: A20B-8200-0849를 0i-F 기계에 사용할 수 있습니까?
아니요. 0i-D(A20B-8200 메인 보드 제품군)와 0i-F(다른 메인 보드 제품군)는 하드웨어 아키텍처가 다른 별개의 컨트롤러 세대입니다.
A20B-8200-0849는 0i-D 세대에만 해당됩니다. 0i-F는 0i-D 하드웨어와 호환되지 않는 자체 메인 보드가 필요합니다.
Q5: A5 하드웨어 개정판은 수리 기술자 관점에서 A1과 어떻게 다릅니까?
기능적 관점에서 차이는 없습니다. A5는 A1과 동일한 소프트웨어를 실행하고 동일한 주변 하드웨어와 동일한 방식으로 인터페이스합니다.
물리적 관점에서 볼 때 커넥터 위치, 부품 배치 또는 사소한 보드 레이아웃 세부 사항이 개정판마다 다를 수 있으므로 원래 A1 보드의 설치 사진을 A5 설치의 유일한 참조로 사용해서는 안 됩니다. A5 보드 자체의 물리적 커넥터와 레이블을 참조하십시오.
매개변수 및 데이터 호환성은 완벽합니다. A1을 A5로 교체할 때 기계 매개변수를 수정할 필요가 없습니다.
