| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |

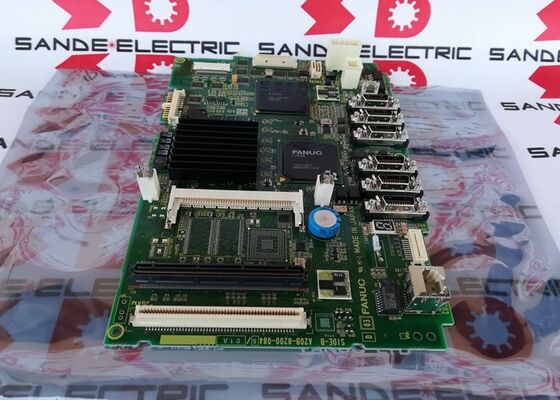

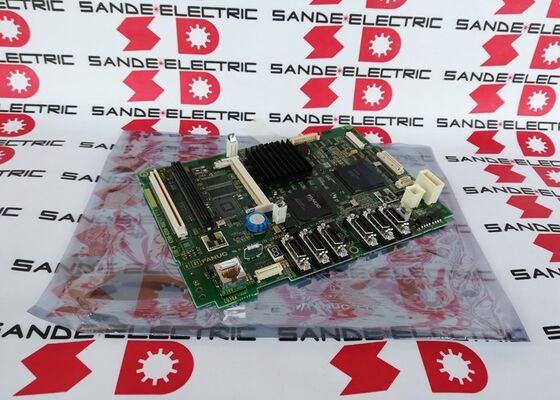

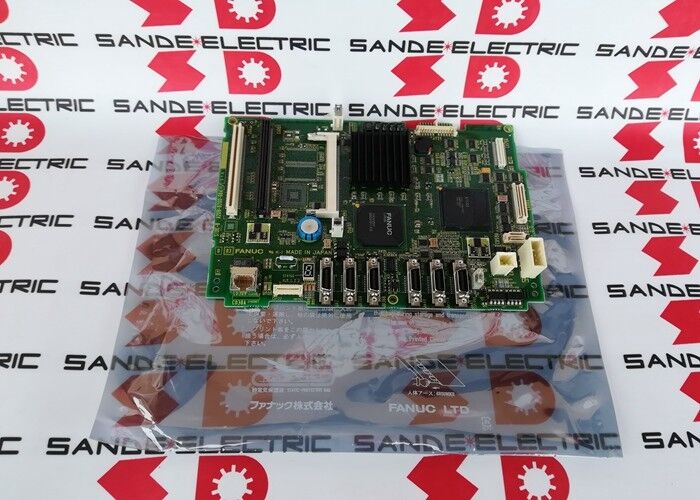

| 모델 번호 | A20B-8200-0848 |
FANUC 시리즈 0i-D 플랫폼은 여러 가지 주요 PCB 변종을 사용하며, 각각은 유형 지정로 식별됩니다. 0i-D에 대한 A20B-8200 시리즈 내에서:
A20B-8200-0847:A3형 주 PCB (이 시리즈의 다른 부분에서 설명된) 0i-D 시스템의 표준 구성 주 보드
A20B-8200-0848 (이 게시판):A5U형 주 PCB는 같은 0i-D 플랫폼의 더 높은 사양의 변종이다. "A5U"는 이 보드를 0i-D 하드웨어 세대 내에서 A3형보다 높게 배치한다.
"A5U"명칭은 A3형에 비해 특정 하드웨어 구성 ∙ 추가로 채워진 커넥터, 확장된 옵션 수용 또는 업데이트 된 부품 사양을 반영합니다.둘 다 0i-D 시리즈를 서비스, 그러나 A5U는 더 완전한 0i-D 구성에 대한 추가 기능 또는 연결성을 제공합니다.
| 매개 변수 | 가치 |
|---|---|
| 종류 | A5U |
| CNC 시스템 | 0i-D 시리즈 |
| 보드 타입 | 메인 CPU 메인보드 |
| 시리즈 | A20B-8200 |
A20B-8200-0848는 0i-D CNC 시스템의 중앙 통합 보드로 사용됩니다. 모든 기능 모듈은이 보드에 연결되거나 연결됩니다.
CPU 모듈 인터페이스:0i-D CPU 프로세서 카드는 메인 보드에 연결된다. CPU 카드는 프로세싱 엔진을 제공하며 메인 보드는 CPU를 시스템의 나머지 부분과 연결하는 버스 척추를 제공합니다.
메모리 모듈 인터페이스:FROM 모듈 (CNC 시스템 소프트웨어) 및 SRAM 모듈 (패라미터 및 프로그램) 은 메인 보드에 정의된 위치로 연결됩니다.
서보 인터페이스:FSSB 서보 통신은 메인 보드에서 알파-i 서보 드라이브, 명령 위치 및 모든 제어 축에 대한 피드백을 수신합니다.
I/O 링크:I/O 링크 버스는 메인 보드에서 출발하여, 기계 전력 시스템 전체에 있는 운영자 패널 보드 및 기계 I/O 단위와 연결된다.
통신 인터페이스:임베디드 이더넷, 연쇄 RS-232C 및 A5U 변종에서 사용할 수있는 다른 통신 옵션은 0i-D가 생산 네트워크, DNC 시스템 및 공장 데이터 수집 시스템과 연결 할 수 있습니다.
0i-D CNC A5U 본보드 고장:FANUC 0i-D 가공 센터 또는 A5U 주보드 구성의 턴링 센터는 CNC 수준 시스템 고장이 발생합니다. SRAM 백업 후 A20B-8200-0848이 교체됩니다.SRAM 데이터는 복원되고 CNC는 정상 작동으로 돌아갑니다..
0i-D 제어 리뉴얼:연장된 서비스 시간으로 0i-D CNC 시스템은 계획된 메인 보드 교체에 시달립니다. A20B-8200-0848 A5U 유형은 설치된 보드 라벨에서 식별되고 교체하기 위해 공급됩니다.
Q1: A20B-8200-0848에 있는 "A5U" 타입 표시는 무엇입니까?
"A5U"는 FANUC 0i-D 플랫폼 내의 이 특정 주 PCB 변종에 대한 하드웨어 유형 식별자입니다.FANUC는 이러한 명칭을 사용하여 각기 다른 기본 보드 구성을 구별합니다. 같은 CNC 모델은 기계의 옵션 구성에 따라 다른 기본 보드 유형을 사용할 수 있습니다.A5U 타입은 0i-D 메인 보드 가족 내에서 A3 타입 (A20B-8200-0847) 위에 위치한다.
Q2: A20B-8200-0848 (A5U) 는 A20B-8200-0847 (A3) 를 직접 대체할 수 있습니까?
이것은 같은 0i-D 플랫폼 내에서 다른 타입 지정 (A5U 대 A3) 이다. FANUC 문헌에서 타입 사이의 직접 대체가 확인되어야 한다.기계의 배선이 A3 타입 연결 장치 레이아웃에 설계 된 경우, 추가로 채워진 커넥터로 A5U를 장착하면 손상되지 않을 수 있지만 추가 커넥터는 사용되지 않습니다. 정확한 교체를 위해 설치 된 유형과 일치하십시오.
Q3: A20B-8200-0848을 교체하기 전에 SRAM 데이터가 백업되어야 합니까?
네. 모든 CNC 매개 변수, PMC 프로그램, 부품 프로그램 및 도구 데이터는 메인 보드를 교체하기 전에 백업되어야 합니다. A20B-8200-0848을 장착 한 후, 이 데이터는 백업에서 다시 로드되어야 합니다.백업하지 않으면 영구적인 데이터 손실이 발생합니다..
Q4: A20B-8200-0848에 대한 "완전 인구" 고려 사항은 무엇입니까?
일부 0i-D 메인 보드는 모든 옵션 커넥터 및 구성 요소가 장착되어 제공됩니다. 다른 것들은 기본 구성입니다. 완전히 포착 된 보드는 더 많은 커넥터와 인터페이스 기능이 있습니다.설치된 A20B-8200-0848이 완전히 채워진 경우 (e예를 들어, 이더넷, 추가 I/O 링크 또는 통신 인터페이스와 함께), 교체 제품은 이 구성과 일치해야 합니다.
Q5: A20B-8200-0848는 0i-C 주보드와 어떻게 다릅니다?
0i-C 세대는 A20B-8100 시리즈 메인 보드를 사용했다. 0i-D 세대는 A20B-8200 시리즈 메인 보드를 사용했다.두 세대는 서로 다른 하드웨어 아키텍처를 가지고 있습니다.0i-D (A20B-8200 시리즈) 는 0i-C 세대에 비해 업데이트 된 프로세서 아키텍처, 확장 된 I / O 연결성 및 향상 된 서버 성능을 가져 왔습니다.
