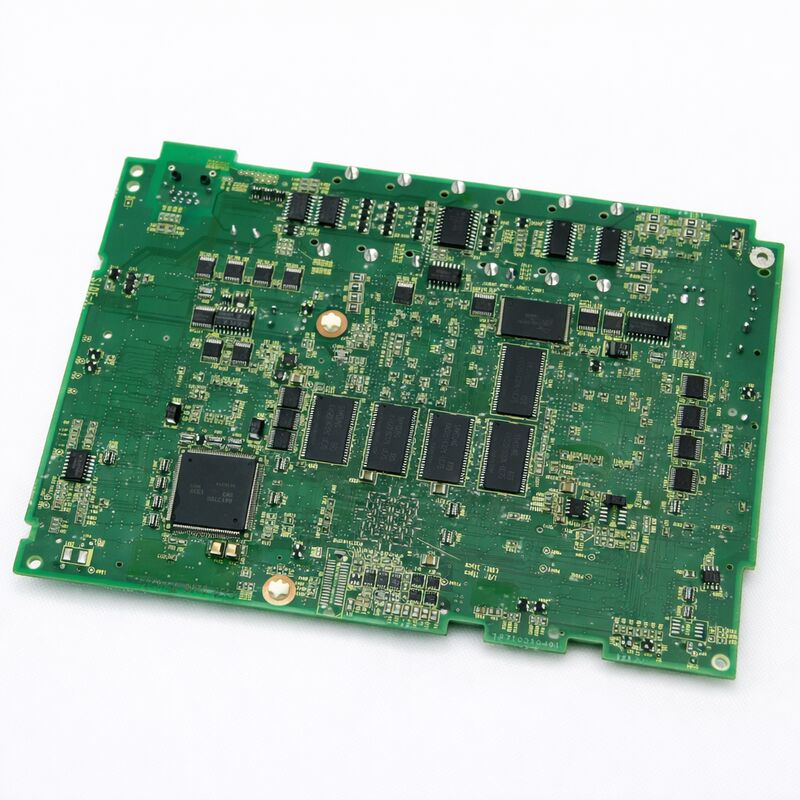

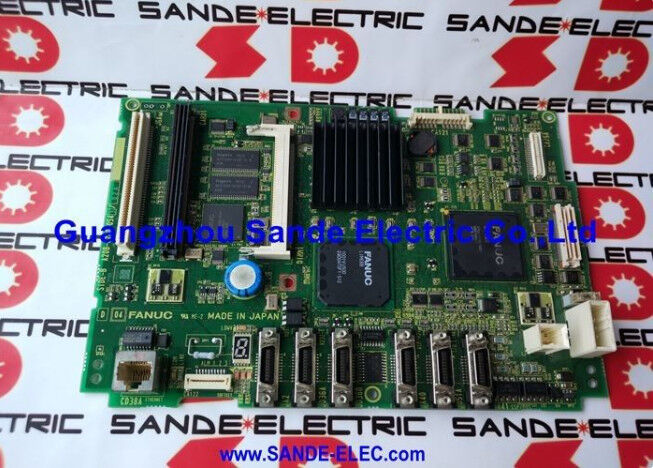

A20B-8200-0541 Fanuc PCB 보드 A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc PCB 보드 A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc PCB 보드 A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc PCB 보드 A20B82000541 A2OB-82OO-O54I

원래 장소 일본
브랜드 이름 FANUC
인증 CE ROHS
모델 번호 A20B-8200-0541
제품 세부정보
상태:
신규 / 중고
품목 번호:
A20B-8200-0541
기원:
일본
자격증:
CE
강조하다:

a20b fanuc pcb 기판

,

a20b cnc 회로 기판

,

pcb cnc 회로 기판

결제 및 배송 조건
최소 주문 수량
1개
포장 세부 사항
원래 포장
배달 시간
0-3 일
지불 조건
T/T, 페이팔, 웨스턴 유니온
공급 능력
100 PC / 일
제품 설명
A20B-8200-0541 Fanuc PCB 보드 A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | 시리즈 0i-D 메인 PCB A1
0i-TD / 0i-MD CNC 컨트롤러용 중앙 제어 보드, A20B-8200 시리즈, 일본산
개요
FANUC A20B-8200-0541은 시리즈 0i-D CNC 컨트롤러용 A1 세대 메인 보드입니다. 0i-D는 전 세계 설치된 CNC 기반의 가장 큰 부분을 차지하는 생산 공작 기계용 FANUC의 주류 중급 CNC 시스템입니다. 여기에는 2축 또는 3축 선반, 3축 또는 4축 머시닝 센터, 컴팩트 턴밀 센터 및 독립형 연삭기가 포함됩니다.
A1 지정은 0i-D 메인 보드의 원래 하드웨어 세대를 나타냅니다. FANUC는 부품 개선이 가능해짐에 따라 후속 A3 및 A5 하드웨어 개정을 도입했습니다. 소프트웨어 관점에서 모든 하드웨어 개정은 동일한 0i-D 소프트웨어를 실행하고 동일한 CNC 동작을 생성합니다. 예비 부품 교체의 경우 A1 보드는 원래 A1 하드웨어가 장착된 기계에 적합한 선택입니다.
주요 사양
호환 CNC FANUC 시리즈 0i-D (0i-MD, 0i-TD)
하드웨어 개정 A1
서보 인터페이스 FSSB (광섬유 직렬 서보 버스)
스핀들 인터페이스 직렬 스핀들 (JA7x)
네트워크 내장 이더넷
I/O 버스 I/O 링크
플러그인 모듈 축 카드, FROM/SRAM, 옵션 카드
SRAM 백업 필요 예 — 교체 전
상태 사용 가능 — 리퍼비시, 테스트 완료
원산지 일본
0i-D 아키텍처 — 메인 보드 관리 내용
0i-D는 이전 FANUC 세대와 달리 거의 모든 제어 기능을 단일 메인 보드에 통합하는 통합 보드 아키텍처를 사용하며, 이전 세대는 대형 랙의 여러 보드에 기능을 분산했습니다.
  • FSSB 서보 통신: 메인 보드의 광학 FSSB 회로는 고속 광섬유 직렬 링크를 통해 모든 서보 증폭기와 통신하며, 각 서보 축에 대한 위치 명령, 속도 명령 및 피드백 데이터를 동시에 전달합니다.
  • 직렬 스핀들 인터페이스: 스핀들 증폭기는 직렬 스핀들 링크(JA7A 커넥터)를 통해 메인 보드와 통신하며, 속도 명령, 스핀들 방향 요청 및 피드백 데이터를 전송합니다.
  • 내장 이더넷: 통합 이더넷 포트는 별도의 통신 카드 없이 DNC 작업, MTConnect 연결 및 CNC 웹 서버 기능을 지원합니다.
  • I/O 링크: 분산 I/O 모듈에 연결된 I/O 링크 직렬 버스를 통해 리미트 스위치, 공구 설정기, 도어 인터록 신호 및 냉각수 제어를 포함한 공작 기계 I/O를 관리합니다.
교체 절차 — 주요 단계
  1. SRAM 백업: 보드 제거 전에 CNC 부팅 화면을 통해 모든 SRAM 데이터를 백업하여 파라미터, PMC 래더 프로그램, 공구 오프셋 데이터, 작업 좌표계 및 저장된 부품 프로그램을 캡처합니다.
  2. 모듈 인벤토리: 교체 보드로 전송하기 위해 원본 보드에 설치된 모든 플러그인 모듈(축 제어 카드, FROM/SRAM 모듈, 옵션 모듈)을 문서화합니다.
  3. 물리적 교체: 전원을 끄고, 커패시터 방전을 기다리고, 접지한 후, 원본 보드에서 모듈을 제거하고, 교체 보드에 설치한 다음, 교체 보드를 설치합니다.
  4. SRAM 복원: 부팅 모드로 전원을 켜고 메모리 카드 또는 PC에서 SRAM 백업을 로드하고 데이터 로드가 성공했는지 확인합니다.
  5. 기능 검증: 정상 작동으로 전원을 켜고 모든 축 응답, 스핀들 준비 상태, PMC 실행 및 올바른 I/O 상태를 확인합니다.
자주 묻는 질문
Q1: A20B-8200-0541을 교체한 후 CNC에서 시작 시 "900 시리즈" 시스템 경고가 표시됩니다. 이것은 무엇을 의미하나요?
900 시리즈 시스템 경고는 일반적으로 메인 보드 교체 후 하드웨어 구성 오류를 나타냅니다. 플러그인 모듈이 완전히 장착되었는지 확인하고 부팅 모드에서 SRAM 복원 절차를 다시 시도하십시오. 경고가 지속되면 FANUC 시리즈 0i-D 유지보수 설명서(B-64305EN)에서 특정 경고 번호를 참조하십시오.
Q2: A20B-8200-0541(A1 개정판)을 나중에 나온 A3 또는 A5 개정판 메인 보드로 교체할 수 있습니까?
나중에 나온 하드웨어 개정판(A3의 경우 A20B-8200-0847, A5의 경우 A20B-8200-0849)은 0i-D 기계에서 A1 보드의 기능적으로 호환되는 대체품입니다. SRAM 데이터 백업 및 복원 절차는 동일하게 유지됩니다. 특정 개정판 및 기계 제어 장치/소프트웨어 버전에 대한 부품 공급업체와 호환성을 확인하십시오.
Q3: 0i-TD(선반) 기계에서 메인 보드를 교체한 직후 "FSSB 경고"가 표시됩니다. 모든 서보 증폭기에 전원이 공급됩니다. 무엇을 확인해야 합니까?
보드 교체 후 FSSB 경고는 일반적으로 연결되지 않거나 오염된 FSSB 광섬유 연결을 나타냅니다. 메인 보드(COP10A 커넥터)와 증폭기 끝단의 각 FSSB 광섬유 연결을 검사하고 완전히 삽입되고 올바르게 고정되었는지 확인하십시오. 오염이 보이는 경우 드라이 린트 프리 천으로 광섬유 끝을 청소하십시오.
Q4: 이것은 0i-TD(선반) 기계입니다. A20B-8200-0541은 0i-TD 및 0i-MD 구성 모두에 작동합니까?
A20B-8200-0541 메인 보드 하드웨어는 0i-TD 및 0i-MD 구성 모두에 공통입니다. 기능적 차이는 FROM 모듈에 저장된 CNC 제어 소프트웨어와 SRAM의 파라미터 설정에 있습니다. FROM/SRAM 모듈이 애플리케이션에 맞는 올바른 구성 소프트웨어를 가지고 있는지 확인하십시오.
Q5: 일반적인 0i-D 기계의 전체 SRAM 백업 및 복원 프로세스는 얼마나 걸립니까?
중간 크기의 PMC와 여러 개의 저장된 프로그램을 가진 일반적인 생산 기계의 경우 백업 작업은 3-10분, 복원 작업은 비슷한 시간이 걸립니다. 데이터 확인은 5-15분이 추가됩니다. 총 백업/복원 시간은 일반적으로 숙련된 기술자가 알려진 양호한 메모리 카드를 사용하는 경우 20-40분 범위입니다.
