| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8200-0392 |

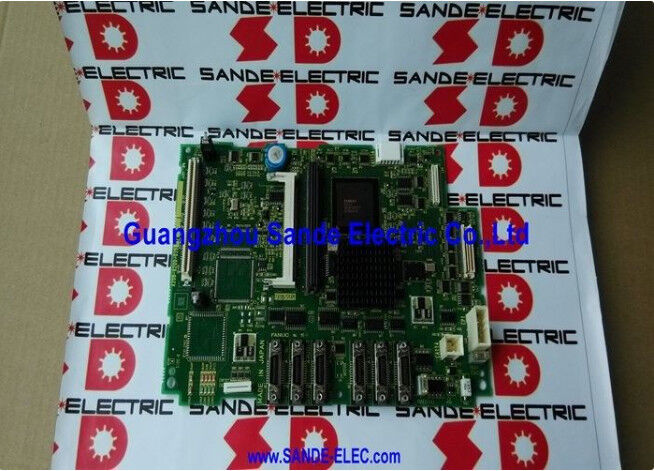

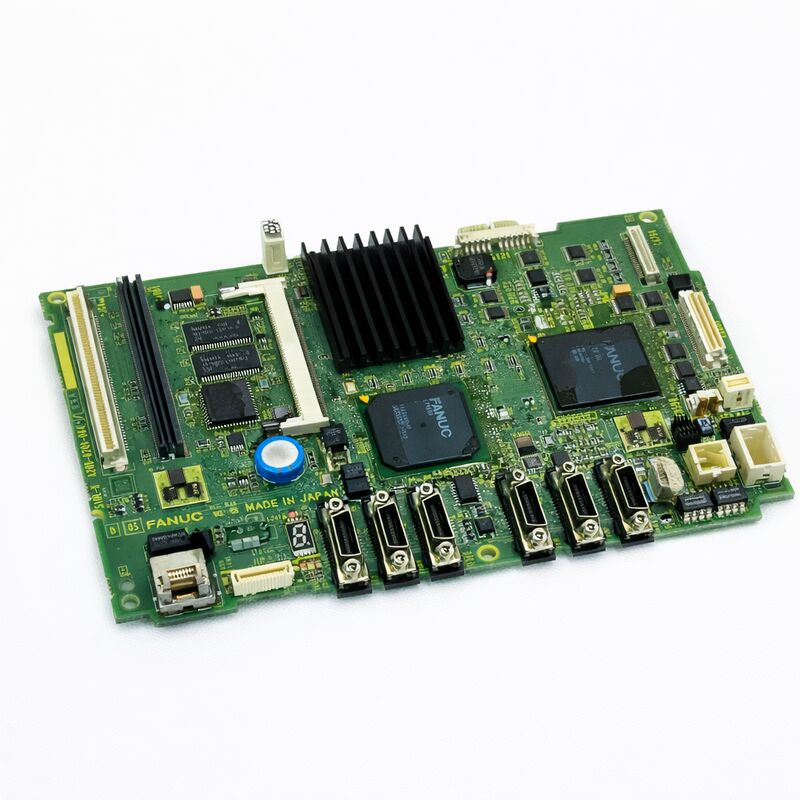

A20B-8200-0392는 FANUC 시리즈 0i-C (ZERO i-C) CNC의 메인 PCB로, 0i-C 제어 장치의 중앙 보드입니다. 이 보드는 CPU 모듈, 메모리 모듈, 서보 통신 보드, 디스플레이 모듈 및 옵션 PCB가 장착되는 플랫폼 보드입니다. 이 보드가 고장 나면 전체 CNC 제어가 함께 고장 납니다.
FANUC 0i-C (ZERO i-C)는 소형/중형 CNC 선반, 머시닝 센터 및 밀링-턴 기계에 완전한 디지털 서보 및 FSSB 통신을 제공한 세대를 위한 FANUC의 컴팩트하고 비용 효율적인 CNC 플랫폼이었습니다. 2000년대와 2010년대 초반에 이 플랫폼을 기반으로 제작된 기계들은 여전히 많은 수로 현역으로 생산되고 있습니다. A20B-8200-0392는 이 제어 장치의 하드웨어 세대를 정의하고 해당 구성에서 어떤 주변 보드, 메모리 모듈 및 옵션 카드를 사용할 수 있는지 결정하는 메인 PCB입니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-8200-0392 |
| 호환 CNC | FANUC 0i-C (ZERO i-C) |
| 시리즈 | A20B-8200 |
| 유형 | 메인 PCB (플랫폼 보드) |
| 상태 | 단종 |
| 원산지 | 일본 |
A20B-8200-0392는 0i-C 보드입니다. 0i-D 메인 PCB는 A20B-8200 계열에서 다른 부품 번호를 사용합니다 (예: 0i-D A3U 변형의 경우 A20B-8200-0843). 모델 C와 모델 D 메인 보드는 상호 교환할 수 없습니다. 커넥터 정의, 메모리 모듈 형식 및 옵션 보드 호환성은 두 세대 간에 다릅니다. 주문하기 전에 설치된 컨트롤러가 0i-C인지 시스템 정보 화면 또는 기계 문서에서 확인하십시오.
A20B-8200-0392는 메인 보드 섀시만 해당합니다. 메모리 모듈 (SRAM, FROM), 서보 통신 보드 및 옵션 PCB는 별도의 구성 요소입니다. 동일한 부품으로 메인 보드를 교체할 때 이러한 플러그인 보드는 일반적으로 고장 난 보드에서 교체 보드로 이전하여 포함된 CNC 매개변수 및 프로그램 데이터를 복구할 수 있습니다. 메인 보드 고장을 일으킨 이벤트가 플러그인 보드도 손상시킨 경우 별도로 조달해야 합니다.
교체 시작 전에 SRAM 백업 배터리 상태를 확인하십시오. 배터리가 불안정하면 스왑 중에 배터리가 방전될 경우 메인 보드 교체 시 SRAM 데이터 손실 위험이 있습니다.
Q1: A20B-8200-0392는 무엇이며 어떤 역할을 합니까?
FANUC 시리즈 0i-C (ZERO i-C) CNC의 메인 PCB, 즉 플랫폼 보드입니다. CPU 모듈, 메모리 모듈, 서보 통신 보드 및 옵션 카드가 장착되는 제어 장치의 기본 보드입니다. 이 보드가 고장 나면 제어 장치가 작동하지 않습니다. 이를 교체하면 제어 장치의 다른 모든 보드가 의존하는 하드웨어 구조가 복원됩니다.
Q2: A20B-8200-0392를 교체하려면 CNC 매개변수 백업이 필요합니까?
CNC 매개변수, 프로그램 및 공구 데이터는 메인 PCB가 아닌 SRAM 모듈 (플러그인 보드)에 저장됩니다. SRAM 모듈이 손상되지 않고 교체 메인 보드로 이전되면 데이터가 유지됩니다. 스왑 중 데이터 손실을 방지하기 위해 교체 시작 전에 SRAM 배터리가 정상인지 확인하십시오. 원래 이벤트가 SRAM 모듈을 손상시킨 경우 가장 최근에 사용 가능한 백업에서 복원하십시오.
Q3: A20B-8200-0392를 0i-D 또는 0i-F 시스템에 사용할 수 있습니까?
아니요. 0i-C와 0i-D/0i-F는 다른 하드웨어 세대이며 메인 보드 부품 번호, 커넥터 레이아웃 및 플러그인 보드 호환성이 다릅니다. A20B-8200-0392는 0i-C 메인 보드이며 0i-D 또는 이후 플랫폼과는 호환되지 않습니다.
Q4: 컨트롤러가 부팅 화면으로 전원이 켜지지만 정상 작동으로 진행되지 않습니다. 이것이 메인 보드 문제입니까?
0i-C 시스템의 부팅 화면 멈춤은 FROM 또는 SRAM 모듈 문제 (손상된 FROM 내용, 읽을 수 없는 메모리 모듈 또는 유효하지 않은 매개변수 데이터)를 가장 일반적으로 나타냅니다. 부팅 메뉴에 액세스하여 FROM 모듈 상태를 확인하십시오. FROM 확인에 실패하면 메모리 모듈에 주의가 필요합니다. 이는 일반적으로 메인 보드 결함보다는 플러그인 보드 문제입니다.
Q5: A20B-8200-0392는 어디에서 조달합니까?
FANUC 0i-C CNC 애프터마켓을 통해, 즉 0i-C 메인 보드 전문 업체 및 레거시 FANUC CNC 부품 판매점에서 조달합니다. 설치된 보드의 라벨에서 정확한 부품 번호 A20B-8200-0392 (인접한 0i-D 또는 다른 0i-C 변형이 아닌지 확인)를 확인하십시오. 컨트롤러에 특정 소프트웨어 레벨 요구 사항이 있는 경우 보드의 펌웨어 개정에 대한 정보를 요청하십시오.
