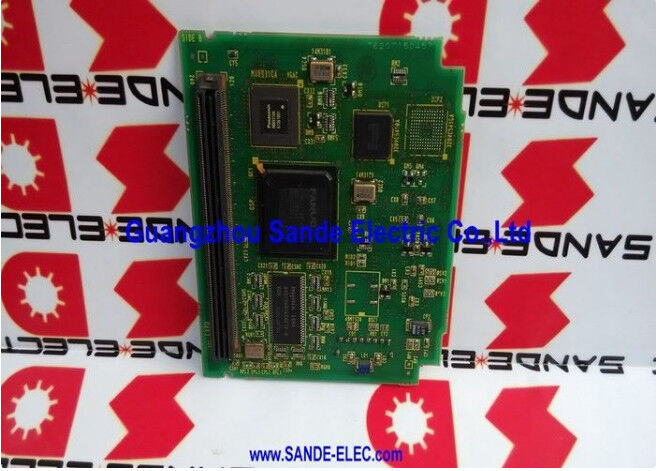

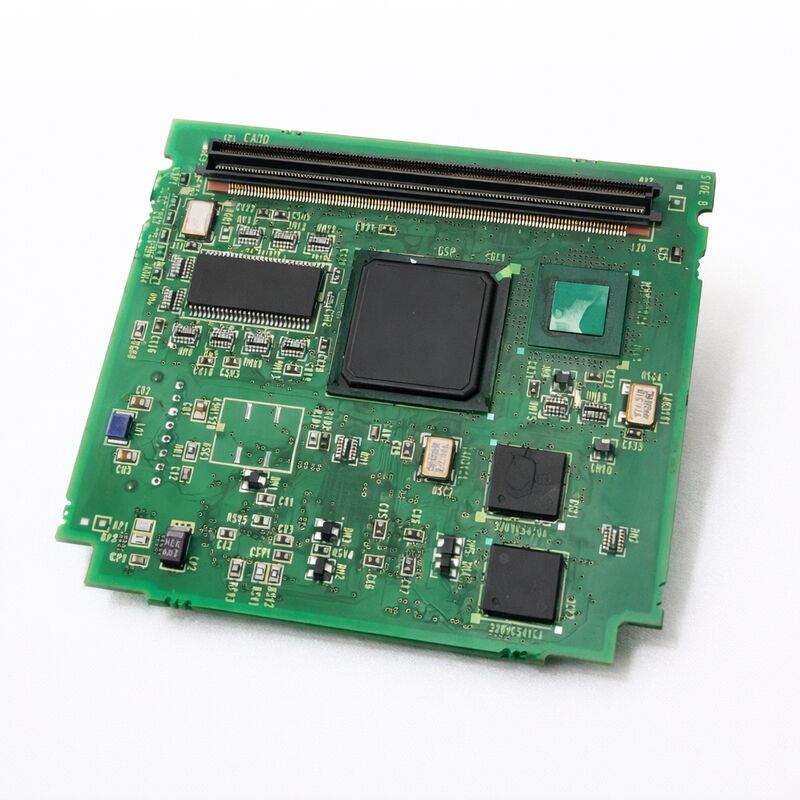

FANUC A20B-8200-0360 | 4축 서보 제어 모듈 — FANUC 0i-C CNC

0i-C 플랫폼의 4축 서보 제어

A20B-8200-0360은 FANUC의 0i-C CNC 플랫폼용 4축 서보 제어 모듈입니다. 이 모듈은 0i-C 제어 장치 내에서 최대 4개의 제어 축에 대한 서보 축 명령 출력 및 피드백 처리를 담당하는 PCB입니다. 0i-C의 내부 아키텍처에서 이 모듈은 메인 CPU 보드와 서보 앰프 시스템 사이에 위치합니다. CNC 인터폴레이션 단계에서 오는 축 이동 명령을 처리하고 드라이브 시스템과의 서보 통신 인터페이스를 관리합니다.

4축 지정은 모듈의 기능 용량을 정의하며 교체를 위한 주요 호환성 확인 사항입니다. 동일한 A20B-8200 제품군 내의 2축 또는 3축 변형과 같이 다른 축 수를 가진 다른 서보 모듈은 제어 장치의 축 아키텍처에서 다른 위치를 차지하며 CNC 구성 변경 없이는 대체할 수 없습니다. 교체품을 구매하기 전에 라벨에서 설치된 모듈이 4축을 지정하는지 확인하십시오.

주요 사양

0i-C 컨텍스트

FANUC 0i-C는 비용 효율적인 패키지로 FSSB 통신을 통한 완전 디지털 서보를 도입한 세대의 FANUC의 컴팩트 CNC 플랫폼으로, 중소형 CNC 공작 기계에 사용되었습니다. 0i-C 제어 하드웨어는 2000년대와 2010년대 초반에 제조된 많은 수의 활성 CNC 선반, 머시닝 센터 및 밀턴 기계에서 여전히 찾아볼 수 있습니다.

0i-C의 서보 제어 모듈에 결함이 발생하면 해당 축이 제어력을 잃습니다. 일반적으로 CNC는 이 모듈을 통해 라우팅되는 축에 대해 서보 통신 또는 FSSB 경고를 생성합니다.

펌웨어 참고 사항

A20B-8200-0360에 대한 서비스 목록에서는 펌웨어 또는 시리즈 선택이 교체에 관련될 수 있음을 언급합니다. 모듈에는 0i-C 플랫폼 개정판 또는 축 구성에 특정한 펌웨어가 포함될 수 있습니다. 교체품을 장착하기 전에 공급업체에 모듈의 펌웨어가 기계에 설치된 특정 0i-C 제어 버전과 호환되는지 확인하십시오.

이는 특히 기계가 원래 제작 이후 소프트웨어 업데이트를 거친 경우에 관련이 있습니다.

자주 묻는 질문

Q1: 4축 지정은 실제로 무엇을 의미합니까?

이는 이 모듈이 4개의 기계 축에 대한 서보 통신을 동시에 제어한다는 것을 의미합니다. 일반적인 0i-C 머시닝 센터에서 이 네 개의 축은 X, Y, Z 및 네 번째 축(예: 네 번째 선형 또는 회전 축)에 해당합니다. 모듈은 네 개의 축 모두에 대한 축 명령 분배 및 위치 피드백 처리를 동시에 처리합니다. A20B-8200 시리즈의 다른 축 수 변형은 CNC 축 구성 변경 없이는 대체할 수 없습니다.

Q2: 이 모듈의 고장을 나타내는 증상은 무엇입니까?

여러 축에 동시에 영향을 미치는 서보 또는 FSSB 통신 경고, 특히 이 모듈을 통해 라우팅되는 네 개의 축 모두에 대한 경고가 특징적인 고장 패턴입니다. 다른 축이 정상인 상태에서 단일 축에 오류가 발생하면 해당 축의 앰프, 모터 또는 엔코더 케이블에 오류가 있을 가능성이 높습니다. 배선 오류 없이 전원 켜기 시 네 개의 축 모두를 동시에 잃는 것은 서보 제어 모듈을 가리킵니다.

Q3: A20B-8200-0360을 교체하려면 CNC 매개변수 변경이 필요합니까?

동일한 4축 교체품에 일치하는 펌웨어를 사용하는 경우 일반적으로 축 매개변수 변경은 필요하지 않습니다. 서보 매개변수 및 모터 유형 설정은 CNC의 SRAM 메모리에 저장되며 모듈 교체에 영향을 받지 않습니다. 교체품에 다른 펌웨어 개정판이 포함된 경우 추가 시운전 단계가 필요할 수 있습니다. 설치 전에 공급업체와 펌웨어 호환성을 확인하십시오.

Q4: 다른 축 수를 가진 A20B-8200 변형을 대체품으로 사용할 수 있습니까?

아니요. A20B-8200 제품군에는 다양한 0i-C 구성에 대한 다른 축 용량을 가진 서보 제어 모듈이 포함되어 있습니다. 다른 축 수를 가진 모듈을 대체하면 제어 장치의 축 라우팅이 변경되고 CNC 축 매개변수 재구성이 필요합니다. 직접적인 대체품이 아닙니다. 항상 4축 사양을 일치시키고 전체 부품 번호 A20B-8200-0360을 확인하십시오.

Q5: A20B-8200-0360은 어디에서 구할 수 있습니까?

FANUC 0i-C CNC 애프터마켓 — 0i-C 서보 모듈 전문점 및 FANUC CNC 부품 판매점을 통해 구할 수 있습니다. 전체 부품 번호를 확인하고 기계에 설치된 특정 0i-C 개정판과의 펌웨어 호환성을 공급업체에 확인하십시오. 설치 중에는 ESD 안전 취급이 필요합니다.
