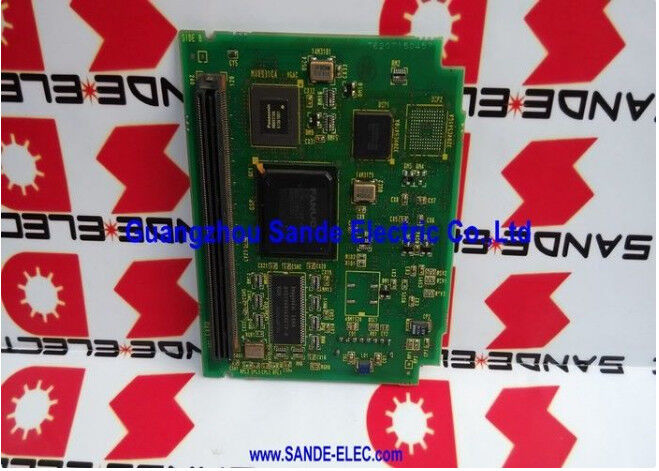

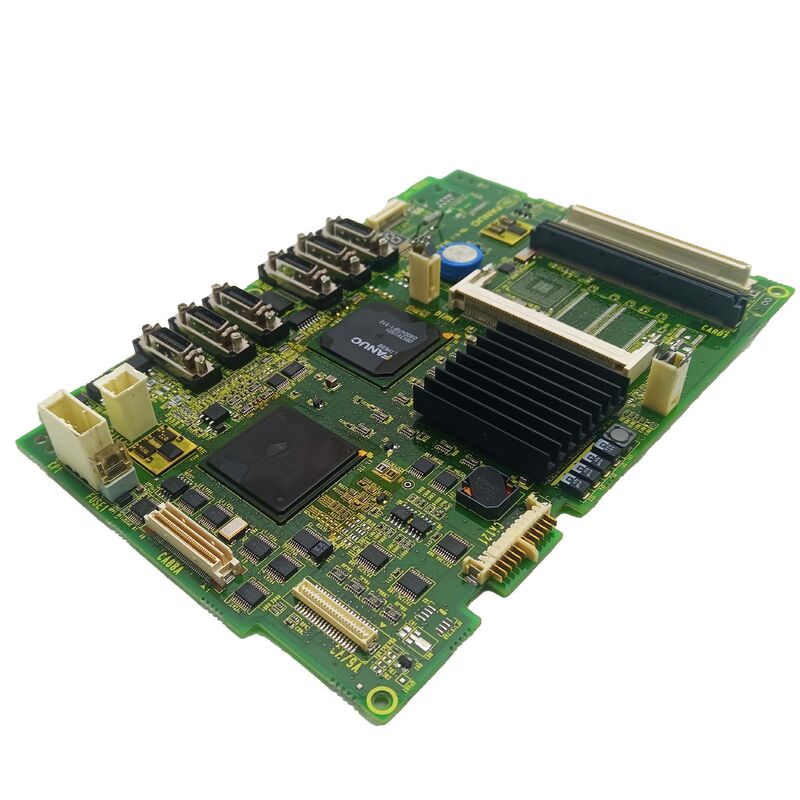

이 FANUC A20B-8200-0011은 이름만으로는 과소평가되기 쉬운 역할을 하는 보드입니다. "그래픽 디스플레이 제어 PCB"는 부차적인 것처럼 들릴 수 있지만, 작동 중인 CNC 기계에서 디스플레이 고장은 사실상 작동 불가능한 기계와 같습니다.
작업자는 축 위치를 볼 수 없고, 경고 메시지를 읽을 수 없으며, 프로그램을 탐색할 수 없고, 스핀들 속도 또는 이송 오버라이드를 확인할 수 없습니다. 서보 시스템과 PMC가 완전히 기능하더라도 화면이 검거나 손상된 기계는 생산이 중단됩니다.
A20B-8200-0011은 디스플레이 처리 체인의 마스터 보드입니다. CPU 기능(디스플레이 데이터 처리)과 그래픽 제어 기능(하위 디스플레이 모듈 조정)을 모두 갖춘 보드입니다.
이전 FANUC CNC 세대에서는 그래픽 기능이 일반적으로 자체 CPU 기능이 없는 별도의 전용 그래픽 서브 보드에서 처리되었습니다. A20B-8200 세대는 FANUC가 그래픽 디스플레이 보드 자체에 CPU 지능을 직접 배치하여 보다 통합된 디스플레이 제어 하드웨어로 전환한 것을 나타냅니다.
상호 참조 번호 A350-8200-T018은 FANUC 부품 문서에서 기본 A20B-8200-0011 부품 번호와 함께 나타납니다. 이 두 번호는 동일한 물리적 보드를 참조하며 부품 카탈로그 검색 시 상호 교환 가능합니다.
두 참조 번호를 모두 사용할 수 있으면 부품 소싱이 단순화됩니다. 일부 FANUC 문서 및 부품 시스템은 한 가지 명칭을 사용하고 다른 시스템은 다른 명칭을 사용하기 때문입니다.
| 매개변수 | 값 |
|---|---|
| 상호 참조 | A350-8200-T018 |
| 기능 | 메인 CPU + 그래픽 디스플레이 제어 |
| 아키텍처 | 마스터 디스플레이 컨트롤러(서브 모듈 감독) |
| 시리즈 | A20B-8200 |
| 상태 | 사용 가능 — 리퍼비시, 테스트 완료 |
| 원산지 | 일본 |
이 보드를 "메인 CPU 그래픽"으로 설명하는 것은 FANUC의 디스플레이 아키텍처에서 듀얼 기능 설계를 의미합니다. 여러 그래픽 처리 보드가 있는 FANUC CNC에서는 일반적으로 계층 구조가 있습니다. 메인 그래픽 CPU 보드(A20B-8200-0011과 같은)는 CNC의 제어 프로세서로부터 고수준 디스플레이 데이터를 수신하고, 렌더링해야 하는 화면 요소를 해석하며, 디스플레이 출력의 특정 부분을 처리하는 서브 그래픽 모듈에 렌더링 명령을 배포합니다.
이 마스터 컨트롤러 아키텍처는 실용적인 목적을 제공합니다.
CNC의 메인 제어 프로세서는 서보 루프 관리, 보간 실행, PMC 래더 로직 스캔 및 시스템 상태 모니터링 등 할 일이 많습니다. 모든 디스플레이 렌더링을 전용 디스플레이 CPU로 오프로드하면 제어 프로세서가 디스플레이 작업으로 인해 중단되지 않습니다.
A20B-8200-0011의 디스플레이 CPU는 메인 제어 CPU가 바쁜지 여부와 관계없이 작업자의 화면을 최신 데이터로 계속 새로 고치는 지속적인 작업을 처리합니다.
이 보드가 고장 나면 어떤 기능이 먼저 고장 나느냐에 따라 결과가 달라집니다. CPU 기능이 고장 나면 서브 그래픽 모듈로 데이터가 전달되지 않아 화면이 완전히 검거나 정지됩니다. 그래픽 제어 기능이 고장 나면 디스플레이에 손상된 데이터 또는 부분적인 내용만 표시될 수 있습니다.
어떤 유형의 고장이 발생했는지 알면 유지보수 엔지니어가 우선순위를 정하는 데 도움이 됩니다. 완전히 검은 화면은 A20B-8200-0011을 직접 가리키는 반면, 부분적으로 손상된 디스플레이는 이 보드 또는 서브 그래픽 모듈을 나타낼 수 있습니다.
CNC 디스플레이 고장을 진단하려면 CNC의 메인 제어 프로세서에서 화면까지 신호 체인을 따라 작업해야 합니다.
1단계: CNC의 다른 기능이 작동하는지 확인합니다. 축이 조그 명령에 응답하면(디스플레이를 보지 않고도) 스핀들이 시작되고 PMC가 기계 기능을 실행하면 제어 측이 작동하는 것입니다. 고장은 디스플레이 체인에 있습니다.
2단계: 디스플레이 장치의 전원 공급 장치와 백라이트(LCD 화면의 경우)를 확인합니다. 백라이트가 따뜻하지만 화면이 어두우면 전원이 공급되는 것입니다. 올바른 백라이트 전원에서도 이미지가 나타나지 않으면 디스플레이 전자 장치 또는 디스플레이 보드에서 오는 신호가 고장난 것입니다.
3단계: 전원 켜기 시 테스트 화면이나 시작 메시지가 정상적으로 나타나야 하는데 아무것도 나타나지 않으면 A20B-8200-0011이 디스플레이 출력을 초기화하지 못한 것입니다. 이것이 메인 CPU 그래픽 보드를 가장 많이 가리키는 패턴입니다.
4단계: 일부 화면 요소(예: 소프트키 레이블)가 올바르게 나타나지만 다른 영역이 비어 있거나 손상된 경우 해당 디스플레이 영역을 처리하는 서브 그래픽 모듈이 메인 CPU 그래픽 보드 대신 고장 원인일 수 있습니다.
A20B-8200-0011을 교체할 때 안심할 수 있는 점은 이 보드에 기계별 데이터가 포함되어 있지 않다는 것입니다. 매개변수, 부품 프로그램, PMC 래더, 공구 오프셋 등은 그래픽 디스플레이 제어 보드에 저장되지 않습니다.
이 모든 데이터는 메인 CPU 보드에 있는 CNC의 FROM 및 SRAM 모듈에 있으며 그래픽 보드 교체로 영향을 받지 않습니다.
따라서 디스플레이 보드 교체는 사용 가능한 유지보수 절차 중 가장 깔끔한 절차 중 하나입니다. 보드를 물리적으로 교체하고 전원을 켠 다음 디스플레이를 확인합니다. 백업, 복원, 매개변수 확인 순서가 없습니다. 화면이 CNC의 다양한 디스플레이 페이지에 걸쳐 올바르게 표시되는지 확인하기만 하면 됩니다.
Q1: CNC 작업자 패널에 전원 켜기 시 화면이 완전히 검게 나오지만 기계의 축은 키보드에서 조그 입력에 정상적으로 응답합니다. 이것이 A20B-8200-0011의 고장을 확인하는 것인가요?
화면이 검게 나오더라도 축이 작동하는 것은 메인 제어 보드 고장보다는 디스플레이 하위 시스템 고장을 강력하게 시사합니다. 디스플레이 장치 자체에 전원이 공급되는지 확인하십시오(백라이트 표시등 확인, 접근 가능한 경우 디스플레이 전원 공급 장치 전압 측정).
디스플레이 장치에 전원이 공급되지만 이미지가 나타나지 않으면 디스플레이 제어 보드가 주요 의심 대상입니다. 교체하기 전에 디스플레이 보드와 디스플레이 장치 간의 케이블 연결도 확인하십시오. 느슨한 디스플레이 케이블은 고장난 디스플레이 보드와 동일한 증상을 비용 없이 발생시킵니다.
Q2: A20B-8200-0011은 인접 변형인 A20B-8200-0010과 상호 교환 가능한가요?
이 두 부품 번호는 A20B-8200 제품군 내에서 비슷하지만 다른 보드 변형입니다. 다른 CNC 구성 또는 소프트웨어 개정 수준에 사용될 수 있습니다.
하나를 다른 것으로 대체하기 전에 FANUC의 공식 상호 참조 문서에서 -0010과 -0011이 특정 CNC 설치에 대해 상호 교환 가능하다고 명시되어 있는지 확인하십시오. 호환되지 않는 변형을 대체하면 교체 보드가 완전히 기능하더라도 디스플레이 초기화 실패 또는 잘못된 화면 렌더링이 발생할 수 있습니다.
Q3: 디스플레이에는 올바른 CNC 상태 화면이 표시되지만 그래픽 툴패스 미리보기 기능은 완전히 비어 있는 영역을 표시합니다. 이것이 A20B-8200-0011인가요?
그래픽 툴패스 디스플레이만 선택적으로 실패하고 모든 문자 모드 화면(매개변수, 오프셋, 프로그램 목록)이 올바른 경우 메인 CPU 기능보다는 그래픽 렌더링 기능이 문제일 수 있습니다. CPU는 올바르게 통신하지만 그래픽 출력이 실패하는 것입니다.
이 패턴은 특정 디스플레이 아키텍처에 따라 마스터 A20B-8200-0011보다는 서브 그래픽 모듈을 나타낼 수 있습니다.
서브 모듈 교체로 문제가 해결되지 않으면 A20B-8200-0011을 계속 조사할 가치가 있습니다.
Q4: 생산 복귀 전에 교체 후 A20B-8200-0011은 어떻게 테스트되나요?
CNC의 각 디스플레이 페이지를 체계적으로 탐색하십시오: POSITION, PROGRAMME, OFFSET/SETTING, SYSTEM 매개변수, MESSAGE/alarm history, GRAPH(툴패스 시뮬레이션) 및 기계 제작업체 사용자 지정 화면.
각 페이지가 올바르게 로드되고, 데이터가 변경될 때 새로 고쳐지며(매개변수를 변경하고 화면이 업데이트되는지 확인), 페이지를 전환할 때 부드럽게 전환되는지 확인합니다. MDI 기능을 테스트하여 키 입력이 화면에 표시되는지 확인합니다.
이 포괄적인 화면 탐색 검사를 통과한 보드는 잔여 디스플레이 오류가 있을 가능성이 낮습니다.
Q5: 전기 손상 후 A20B-8200-0011을 구성 요소 수준에서 수리할 수 있나요?
구성 요소 수준 수리는 적절한 장비를 갖춘 FANUC 전문 수리 센터에서 가능합니다. 일반적인 고장 모드에는 전원 공급 장치 IC 고장, 입력 보호 구성 요소 손상, 경우에 따라 발진기 또는 클럭 회로 고장이 포함됩니다.
완전히 고장난 디스플레이 CPU IC는 일반적으로 경제적인 비용으로 수리할 수 없습니다. 부분적인 고장(일부 디스플레이 기능은 작동하고 다른 기능은 작동하지 않는 경우)은 종종 교체 가능한 특정 주변 IC로 인해 발생합니다.
다운타임 비용이 높은 생산 중요 기계의 경우, 원본을 수리하는 동안 사전 테스트된 교환 장치를 사용하는 것이 가장 실용적인 접근 방식입니다.
