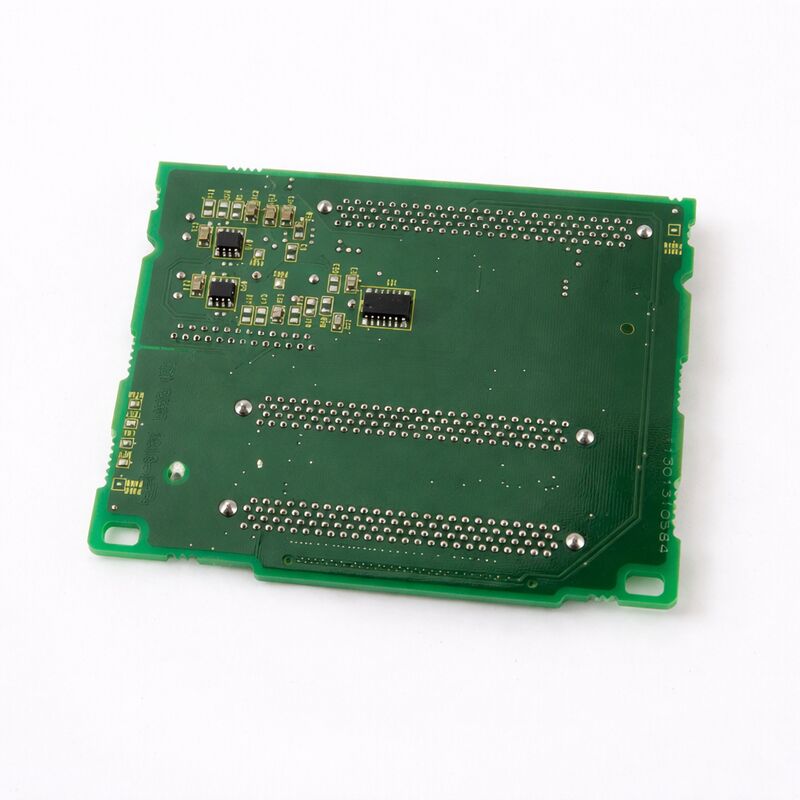

A20B-8101-0440 Fanuc PCB 보드 A20B81010440 A2OB-8IOI-O44O

FANUC A20B-8101-0440

전반적인 설명

의FANUC A20B-8101-0440FANUC가 생산한 가장 기술적으로 역량있는 보드 가족 중 하나에 속합니다. 30i/31i/32i CNC 세대를위한 A20B-8101 시리즈.

이것은 CNC 가공이 할 수 있는 것의 한계를 뛰어넘는 기계용 보드 제품군입니다.복합 기계 센터에서 여러 경로 회전 및 프레싱, 광학 수준의 표면에 나노 인터폴레이션, 전송 라인에서 동기화 된 멀티 스핀드 작업.

CNC가 수행하는 모든 기능은 A20B-8101 시리즈의 하드웨어를 통해 실행됩니다.

메인 보드의 프로세서는 인터폴레이션 계산, 서보 통신, 스핀들 인터페이스, PMC 사다리 실행을 동시에 처리합니다.모든 사이클 시간 안에 기계가 중단없이 명령 입력 속도에서 실행 유지.

보드의 통신 회로 Servo 증폭기 FSSB, 기계 I/O 링크스핀드 드라이브를 위한 일련 스핀드 링크 ∙ 매 밀리 초마다 수십 개의 동시 고속 데이터 교환을 처리합니다.

A20B-8101-0440은 이 수준의 제어 하드웨어를 나타냅니다.

가족 내의 모든 보드와 마찬가지로, 그것은 생산 기계 도구의 까다로운 환경에서 작동합니다: 기계가 따뜻해지고 식을 때 열 순환,기계 구조를 통해 전달되는 가공 과정에서 발생하는 진동, 그리고 고전력 서보 드라이브와 스핀들 증폭기와 공유 한 캐비닛의 전기 환경.

FANUC는 이러한 환경을 위해 이러한 보드를 설계합니다. 산업용 부품, EMC 면역을 위해 신중한 PCB 레이아웃 및 생산 사용의 기계적 요구에 맞게 설계된 커넥터 시스템.

주요 사양

A20B-8101 가족 건축

A20B-8101 시리즈는 크며 많은 다른 기능을 다루고 있습니다. -0440이 어디에 맞는지를 이해하는 것은 가족 구조를 간략하게 살펴야합니다.

가족 (A20B-8101-0010 ~ 대략 -0100) 의 가장 낮은 번호의 보드는 커버 옵션 및 통신 보드: -0030은 패스트 이더넷 보드, -0050은 Profibus 마스터,-0100은 Profibus slave입니다., -0220은 디바이스넷 마스터, -0330은 디바이스넷 슬레이브입니다.

이 옵션 보드는 통신 기능을 추가하기 위해 메인 보드의 확장 슬롯에 연결됩니다.

더 높은 번호의 보드는 다양한 30i/31i/32i-A 하드웨어 세대 및 구성의 주요 CPU 보드를 포함합니다:-0360에서 -0403까지는 SA (스탠다드) 및 SA가 아닌 변종을 포함한 주요 보드 범위를 포함합니다..

이 외에도 -0440 및 그 이상의 범위의 보드는 30i/31i/32i-A 가족 내의 후대의 변형과 전문 구성을 포함합니다.

가족 내의 모든 보드는 동일한 설계 원칙을 공유합니다: 산업적인 견고성, FANUC의 독자적인 버스 아키텍처 및 30i/31i/32i-A CNC 소프트웨어와의 소프트웨어 호환성.

A20B-8101 시리즈 보드의 유지보수 우선순위

A20B-8101 계열의 보드를 유지하려면 모든 변종에 대한 동일한 규율적인 접근이 필요합니다.

작업 전 데이터 보호모든 SRAM 데이터 ∙ 매개 변수, PMC 사다리, 프로그램, 좌표 데이터 ∙는 메인 보드를 제거하기 전에 백업되어야 합니다.

FROM/SRAM 모듈은 메인 보드에 설치되거나 분리될 수 있지만 백업 프로세스는 동일합니다: FANUC 부트 화면 백업 기능 또는 PC로 DNC 전송을 사용하십시오.

모듈 관리원래 보드에 설치된 플러그인 모듈 (CPU 카드, 서버 제어 카드, 메모리 모듈) 을 교체 보드에 전송합니다.각 모듈은 완전히 앉아 있어야 합니다. 부적절한 좌석은 본보드 고장을 모방하는 결함 패턴을 유발합니다..

연결 무결성다시 설치 후 모든 케이블이 완전히 연결되었는지 확인합니다. The FSSB fibre-optic connectors are particularly important — a fibre that appears connected but is not fully locked produces intermittent servo communication errors that are difficult to diagnose without knowing the fibre was disturbed.

체계적인 검증데이터 복원 및 전원 가동 후, 모든 CNC 디스플레이 화면을 탐색, 기계 I / O 테스트를 통해 PMC 작동을 확인, 세르보 축 준비 확인,기계가 생산에 들어가기 전에 알려진 프로그램으로 테스트 사이클을 실행합니다..

FAQ

Q1: 주문하기 전에 A20B-8101-0440이 올바른 교체 보드인지 어떻게 확인합니까?

부품 번호를 기계의 전기 문서 또는 기존 본 보드의 라벨과 비교하십시오. FANUC 본 보드는 부품 번호가 보드 자체에 인쇄됩니다.종종 하드웨어 개정을 표시하는 후절과 함께.

보드의 부품 번호가 주문되는 교체와 일치하는지 확인합니다.현재 보드가 호환 가능한 대체판인지 확인하기 위해 FANUC 전문 부품 공급업체에 문의하십시오..

Q2: A20B-8101-0440을 설치 한 후 CNC 부팅은 세르보 축뿐만 아니라 경보 401 (세르보 준비 종료) 를 표시합니다. 이것은 무엇을 나타냅니다.

Alarm 401 (VRDY OFF) at startup after board replacement typically indicates the FSSB fibre-optic connection between the main board and the first servo amplifier in the FSSB chain has not been established보드에 있는 COP10A 커넥터를 확인 하 고 광섬유 케이블이 완전히 삽입되어 있는지 확인 하 고

또한 CNC가 FSSB 통신을 시도하기 전에 서보 증폭기가 전원 (24V 제어 전력 적용) 을 확인합니다.

만약 FSSB 토폴로지가 여러 증폭기를 가지고 있다면, CNC는 각각과 연속적으로 통신해야 한다. 한 증폭기의 고장이 연쇄를 하류로 끊는 경우.

Q3: 기계는 PC 기능 옵션이 있습니다. A20B-8101-0440이 이것을 지원합니까?

30i/31i/32i-A 세대의 PC 기능 기능은 특정 메인 보드 변종에 묶여 있습니다. PC 기능 보드는 내장 PC 서브 시스템 (프로세서, 메모리,및 PC 측 인터페이스) 에 추가로 표준 CNC 메인 보드 기능.

표준 (비 PC) 보드는 이 하위 시스템이 없습니다. 주문하기 전에 기계의 원래 구성에 PC 기능이 포함되어 있는지 확인하십시오. 이것은 어떤 보드 변종이 필요한지 결정합니다.PC 기능 보드를 대체하기 위해 PC가 아닌 보드를 사용하는 경우 (또는 반대로) 올바르게 작동하지 않습니다..

Q4: 전문 수리 센터가 A20B-8101 시리즈 보드를 교체하는 대신 수리 할 수 있습니까?

네. FANUC 전문 수리 센터는 정기적으로 A20B-8101 시리즈 보드를 수리합니다.그리고 전용 FANUC 제어기 시험장.

A20B-8101-0440을 완전히 교체하는 것이 비용이 많이 드는 시설에서는 자격을 갖춘 센터에서 테스트 된 대정비가 가장 비용 효율적인 옵션입니다.

수리 센터가 A20B-8101 시리즈 보드뿐만 아니라 일반적으로 FANUC PCB에 대한 경험이 문서화되어 있는지 확인합니다.고급 CNC 보드 아키텍처가 더 간단한 FANUC 보드 세대와 크게 다르기 때문에.

Q5: CNC는 주요 보드 교체 후 "SRVO-062 BZAL" 경보를 보여줍니다. 무슨 일이 일어나고 있습니까?

BZAL는 배터리 제로 알람입니다. CNC의 SRAM 데이터에 대한 백업 배터리는 연결이 끊겼거나 고장 났고 SRAM 컨텐츠가 손실되거나 손상되었을 수 있습니다.이 알람은 일반적으로 보드 교체 중에 배터리가 먼저 백업에서 SRAM을 복원하지 않고 분리되면 발생합니다..

SRAM 데이터가 보드를 제거하기 전에 백업된 경우 부트 화면을 통해 백업 매체에서 복원합니다.

배터리를 새로 교체해복구는 모든 기계 매개 변수를 수동으로 다시 입력해야 합니다.
