| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8101-0401 |

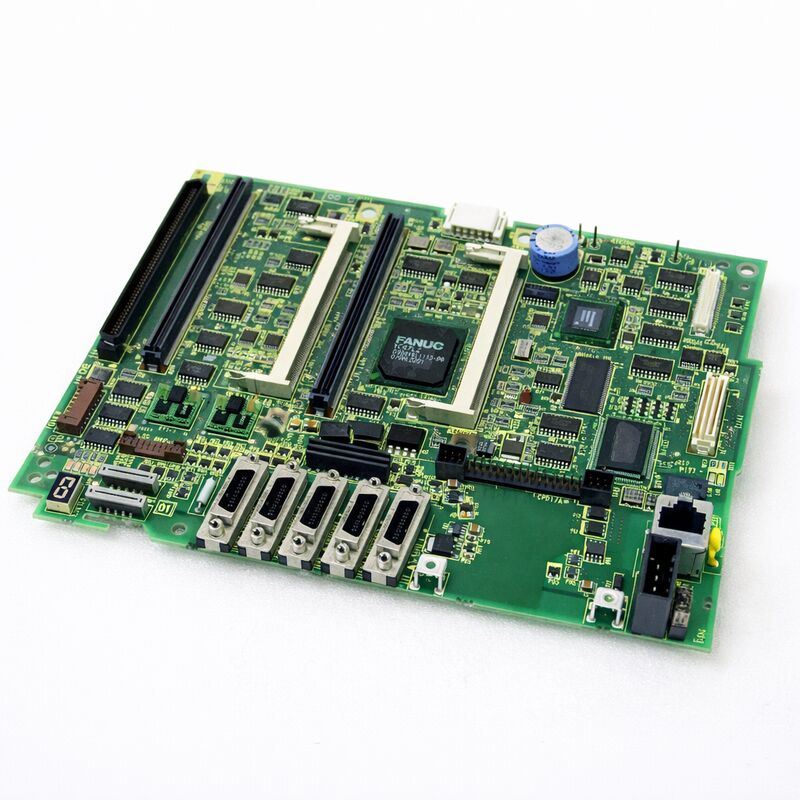

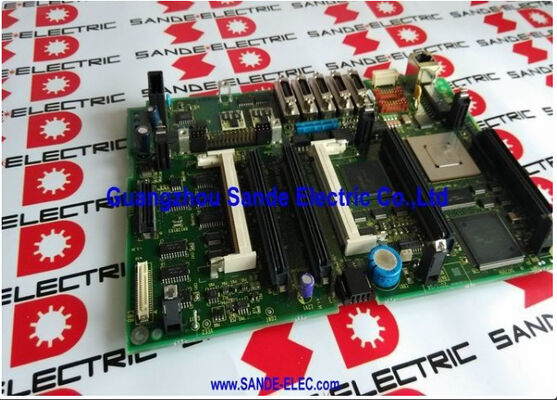

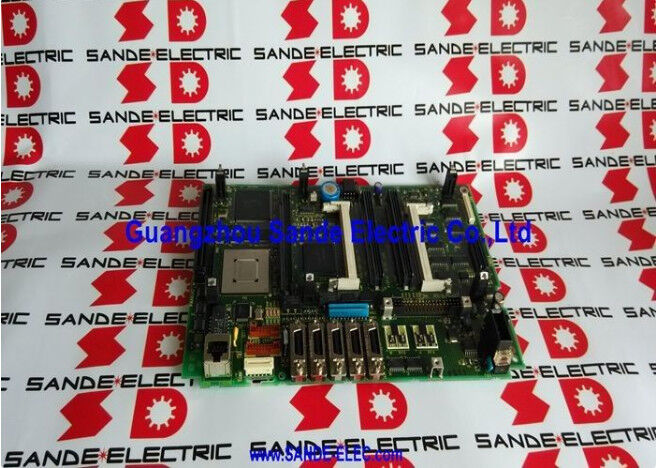

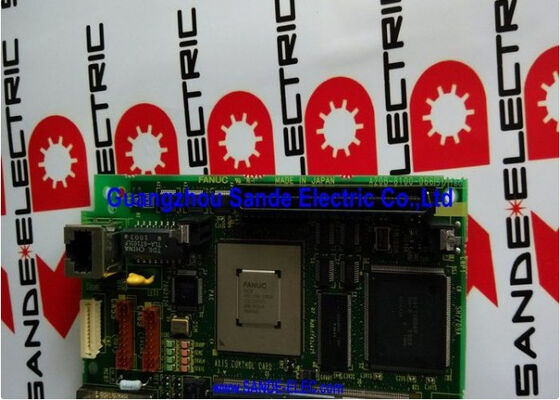

FANUC A20B-8101-0401은 FANUC의 가장 강력한 CNC 세대 중 하나를 위한 마스터 보드입니다. Series 30i/31i/32i-A는 FANUC의 i-시리즈 중 고성능 계층을 나타냅니다. 복잡한 다중 경로, 다축 기계를 위해 제작된 컨트롤러입니다. 5축 가공 센터.복합 터닝 센터. 기어 연삭기. 다중 팔레트 FMS 라인. 30i/31i/32i 제품군이 사용되는 기계입니다.
A5 지정은 Series 30i/31i/32i-A 제품 수명 주기 내에서 이 보드의 하드웨어 개정판을 나타냅니다.
이전 메인 보드 변형을 계승하며 이전 버전의 현장 배포 중에 축적된 안정성 및 호환성 요구 사항을 해결하기 위한 FANUC의 하드웨어 업데이트를 통합합니다.
FANUC가 A5와 같은 업데이트된 메인 보드 변형을 출시하면 일반적으로 이전 모든 변형의 대체품이 됩니다. 따라서 A20B-8101-0401은 정확한 하드웨어 세대의 직접적인 대체품일 뿐만 아니라 30i/31i/32i-A 제품군 내의 이전 메인 보드 버전에 대한 적절한 대체품 역할도 합니다.
"PC 기능 없음" 사양은 중요한 구매 세부 정보입니다.
30i/31i/32i 시리즈는 표준(통합 PC 없음) 및 통합 PC 기능 포함의 두 가지 구성으로 제공되었습니다.
PC 기능 변형은 동일한 메인 보드에서 Windows 기반 임베디드 PC를 실행하여 FANUC의 개방형 CNC 기능, 사용자 정의 HMI 개발 및 PC 기반 애플리케이션 소프트웨어를 활성화합니다.
A20B-8101-0401은 비PC 변형입니다. PC 기능 메인 보드와 호환되지 않습니다. 하드웨어, 커넥터 및 소프트웨어 구성이 두 가지 사이에 다릅니다.
주요 사양
| 값 | 호환 CNC |
|---|---|
| FANUC Series 30i-A, 31i-A, 32i-A (30i-TA, 30i-MA) | PC 기능 |
| 포함되지 않음 | 장착 위치 |
| LCD/MDI 유닛(작업자 패널) | 동반 PSU |
| A20B-8101-0010 | 하드웨어 개정판 |
| A5 | 모듈 인터페이스 |
| FSSB, 직렬 스핀들, I/O 링크 | 플러그인 모듈 |
| CPU 카드, FROM/SRAM, 축 제어 카드 | 교체 전 단계 |
| SRAM 데이터 백업 필수 | 상태 |
| 사용 가능 — 리퍼비시, 테스트 완료 | 원산지 |
| 일본 | LCD/MDI 장착 — 중요한 이유 |
이 통합은 전체 캐비닛 풋프린트를 줄이고 케이블링을 단순화하지만 유지 보수 절차를 변경합니다.
A20B-8101-0401에 액세스하려면 작업자 패널을 열거나 LCD/MDI 유닛을 기계에서 제거해야 합니다.
보드는 패널 뒷면에서 접근할 수 있습니다. 이는 제어 캐비닛을 완전히 분해하지 않고도 기계에서 교체가 가능한 경우가 많다는 것을 의미합니다.
그러나 LCD/MDI 유닛의 장착 위치(때로는 기계 상단, 때로는 펜던트)는 기계 설계에 따라 접근 조건이 크게 달라집니다.
시작하기 전에 액세스를 계획하십시오. 필요한 도구를 확인하십시오. 교체 보드가 테스트되었고 준비되었는지 확인하십시오.
SRAM 백업 및 복원은 절차에서 가장 시간이 많이 걸리는 부분입니다. 액세스가 확보되면 물리적 보드 교체 자체는 간단합니다.
SRAM 데이터 — 중요한 백업 단계
여기에는 CNC 매개변수, PMC(프로그래머블 머신 컨트롤러) 래더 프로그램, 공구 오프셋 데이터, 작업 좌표계 및 저장된 부품 프로그램이 포함됩니다.
이 데이터 중 어느 것도 메인 보드 자체에 있는 것이 아니라 FROM/SRAM 모듈에 있습니다.
그러나 일부 컨트롤러 구성은 SRAM에 부팅 관련 데이터를 저장하며, 이는 보드 교체 중에 신중하게 관리해야 합니다. FANUC의 유지 보수 지침은 명확합니다:
시작하기 전에 모든 SRAM 데이터를 백업하십시오. FANUC의 부팅 화면 백업 기능, DNC 전송 또는 FANUC 메모리 카드를 사용하여 전체 데이터 세트를 캡처하십시오. 보드를 교체한 후 정상 작동을 시도하기 전에 SRAM 데이터를 복원하십시오.
이 단계를 건너뛰면 기계가 실행되지 않는 상황이 발생합니다. 매개변수가 기본값이고 PMC에 실행할 래더가 없으며 부품 프로그램이 사라집니다.
이것으로부터 복구하는 것이 가능하지만 시간이 많이 걸립니다. 작업을 시작하기 5분 전의 백업은 나중에 재입력하는 데 몇 시간이 걸릴 수 있습니다.
자주 묻는 질문
시작 시 SR 경보는 일반적으로 보드 교체 후 SRAM 데이터가 올바르게 복원되지 않았음을 나타냅니다. SRAM 백업이 완전히 로드되었는지 확인하십시오. 백업 프로세스가 중단되었거나 잘못된 데이터 파일이 사용된 경우 CNC는 손상되거나 불완전한 매개변수 데이터로 시작됩니다.
FANUC의 부팅 메뉴를 사용하여 백업 미디어에서 SRAM 이미지를 다시 로드하십시오. 교체 전에 백업을 수행하지 않은 경우 FANUC 또는 인증된 엔지니어에게 문의하십시오. 기본 매개변수 복구는 가능하지만 모든 기계별 값을 신중하게 수동으로 다시 입력해야 합니다.
Q2: A20B-8101-0401이 Series 30i/31i-A CNC의 이전 A20B-8101-0400 메인 보드를 대체할 수 있습니까?
예. -0401(A5 개정판)은 30i/31i/32i-A 비PC 제품군의 -0400 및 이전 메인 보드 변형에 대한 업데이트된 대체품입니다.
FANUC는 새로운 하드웨어 개정판을 이전 모든 변형의 대체품으로 지정하므로 -0401은 이전 비PC 메인 보드를 사용했던 모든 30i/31i/32i-A 기계에 적합합니다.
주문하기 전에 기계가 비PC 구성을 사용하는지 확인하십시오. PC 기능 보드 변형은 다른 부품 번호를 가지며 호환되지 않습니다.
Q3: 기계는 15인치 컬러 LCD 패널을 사용합니다. A20B-8101-0401이 이 디스플레이를 지원합니까?
A20B-8101-0401 메인 보드는 LCD/MDI 어셈블리에 통합된 디스플레이 인터페이스를 통해 LCD 유닛에 연결됩니다.
보드와 디스플레이 크기의 호환성은 일반적으로 메인 보드 자체보다는 전체 CNC 시스템 구성에 의해 결정됩니다.
원래 메인 보드가 15인치 컬러 패널과 함께 작동했다면 A20B-8101-0401로 직접 교체해도 해당 패널과 함께 작동합니다.
확실하지 않은 경우 교체 보드와 설치된 LCD 유닛 간의 디스플레이 인터페이스 사양이 일치하는지 확인하십시오.
Q4: 전체 A20B-8101-0401 교체 절차는 일반적으로 얼마나 걸립니까?
30i/31i/32i-A 하드웨어에 익숙한 기술자의 경우 전체 절차(SRAM 백업, 물리적 보드 교체, SRAM 복원 및 기능 확인)는 일반적으로 2~4시간이 걸립니다. 물리적 교체 자체는 패널 액세스에 따라 30~60분이 걸립니다.
SRAM 백업 및 복원은 확인을 포함하여 나머지 시간의 상당 부분을 차지합니다.
익숙하지 않은 기계 구성에 대한 첫 번째 절차는 더 오래 걸립니다. 특정 기계에 대한 FANUC 유지 보수 설명서를 열어두면 프로세스가 상당히 빨라집니다.
Q5: CNC가 새 A20B-8101-0401을 설치한 후 전원 켜기 시 "SYSTEM ALARM"을 생성합니다. 디스플레이에 오류 코드가 표시됩니다. 이것은 어떻게 조사해야 합니까?
보드 설치 직후 시스템 경보는 일반적으로 세 가지 중 하나를 나타냅니다. 불완전한 SRAM 데이터 복원, 하드웨어 구성 불일치(CPU 카드 또는 FROM/SRAM 모듈이 제대로 장착되지 않은 경우) 또는 물리적 연결 문제(재설치 중 케이블이 완전히 다시 연결되지 않은 경우).
먼저 모든 모듈 장착을 확인하십시오. 각 플러그인 모듈을 커넥터에 단단히 누르십시오. 모든 케이블이 다시 연결되었는지 확인하십시오. 그런 다음 부팅 메뉴에서 SRAM 복원을 시도하십시오.
이러한 확인 후에도 경보가 계속되면 특정 오류 코드를 기록하고 FANUC Series 30i/31i/32i-A 유지 보수 설명서(B-63945EN)에서 해당 코드를 참조하십시오.
