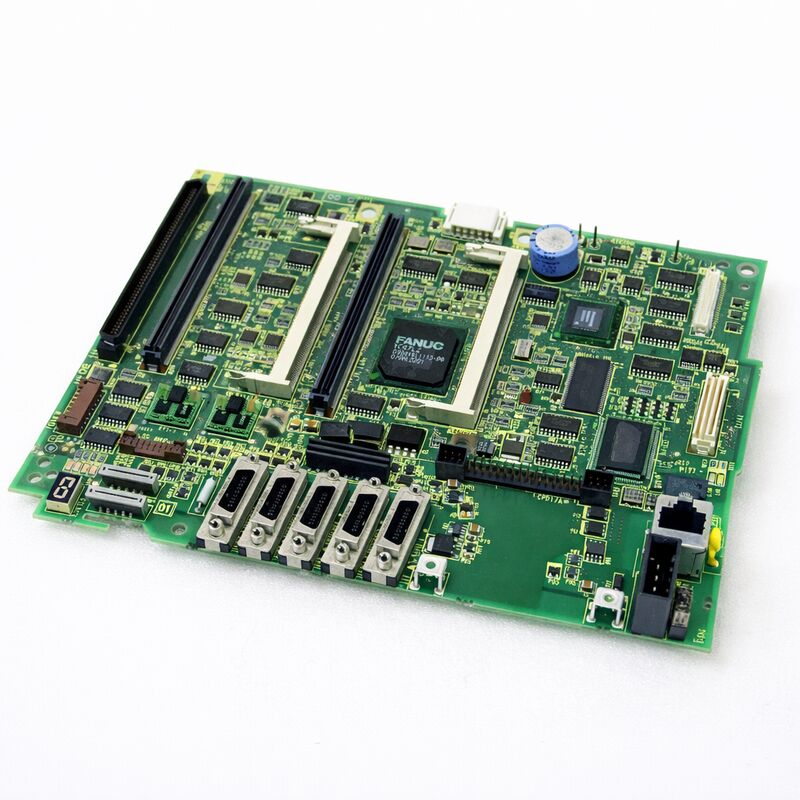

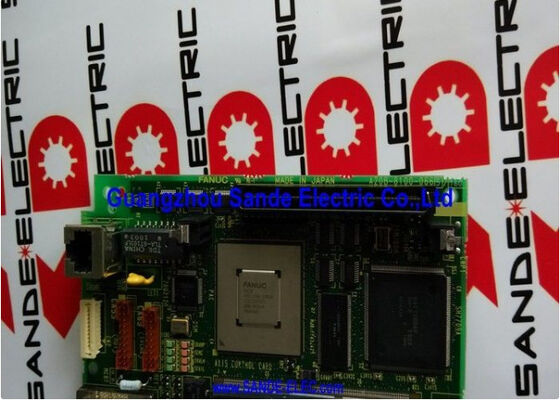

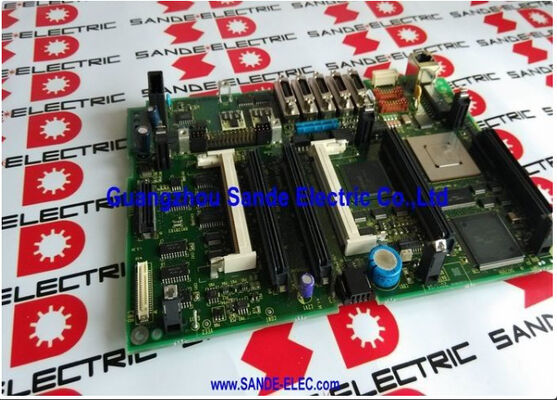

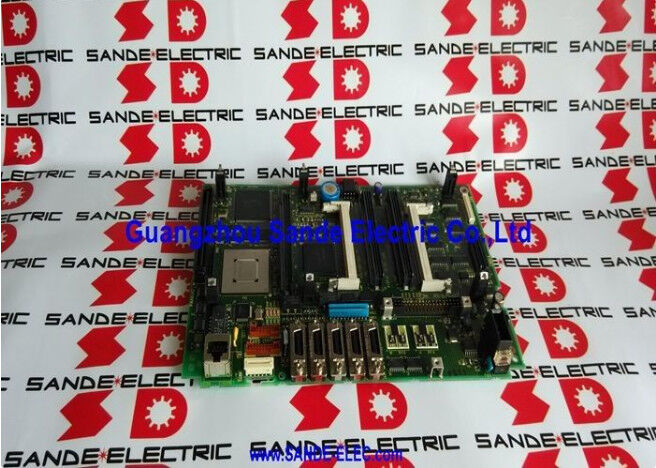

FANUC A20B-8101-0374 -- 주 PCB -- A20B-8101 고급 CNC 컨트롤러 시리즈
의FANUC A20B-8101-0374A20B-8101 판 가족에 속합니다. 높은 성능의 30i/31i/32i CNC 세대를 위한 FANUC의 주요 PCB 시리즈입니다.이 가족은 i 시리즈 시대에 생산 된 가장 능력있는 FANUC CNC 컨트롤러에 대한 제어 하드웨어를 포함합니다..
이러한 컨트롤러를 실행하는 기계는 간단한 CNC 세대가 할 수 없는 작업을 처리합니다.고속 나노 인터폴레이션, 표면 마감 결정적인 부품, 그리고 복합 기계에서 회전, 프레싱 및 밀링 작업 사이의 복잡한 동기화.
주요 사양
| 매개 변수 |
가치 |
| 시리즈 |
A20B-8101 |
| 호환 가능한 CNC 플랫폼 |
FANUC 시리즈 30i/31i/32i-A 및 변종 |
| 기능 |
주 / 고 기능 제어 PCB |
| 작동 전압 |
시스템 공급 내부 (CNC 랙) |
| 건축물 |
산업용 FR-4, SMD 부품 |
| 인터페이스 |
FSSB, 연쇄 스핀들, I/O 링크, 디스플레이 |
| 상태 |
사용 가능 -- 리모델링, 테스트 |
| 원산지 |
일본 |
30i/31i/32i-A 플랫폼 -- 컨트롤 보드가 지원하는 것
시리즈 30i/31i/32i-A CNC 세대는 FANUC의 기계 도구 CNC 라인업의 최상위에 자리 잡고 있습니다.이 플랫폼의 제어 기능을 이해하는 것은 주요 제어판이 왜 그렇게 중요한지 설명하는 데 도움이됩니다.
- 여러 경로 가공:30i/31i/32i-A는 동시에 실행되는 여러 개의 독립적인 프로그램 경로를 지원합니다. 각 경로는 자신의 축과 스핀드를 제어합니다.
- 높은 축 수:단일 30i/31i/32i-A CNC는 모든 경로에서 최대 40 축을 제어 할 수 있으며 일부 구성에서는 최대 20 개의 서보 축과 4 개의 스핀드를 제어 할 수 있습니다.
- 고속 인터폴:나노 인터폴레이션 기능은 매우 빠른 사이클 시간을 필요로 하는 미크론 이하의 해상도로 인터폴레이션 명령을 처리합니다.
- 5축 동시 제어:도구 중점 제어, 기울어진 작업 평면 기능 및 동시 5 축 중추 모두 제어판의 프로세서를 통해 실행됩니다.
A20B-8101 시리즈 보드에 대한 유지보수 고려 사항
고급 CNC에서 주요 제어판을 교체하려면 주변 장치 또는 옵션 보드를 교체하는 것보다 더 많은 준비가 필요합니다.
- 데이터 백업은 필수적입니다.보드가 제거되기 전에 모든 기계별 데이터가 수집되어야 합니다.
- 모듈 좌석 문제:플러그인 모듈은 재설치 후 완전하고 올바르게 설치되어야 합니다.
- 확인 순서:교체 후, 체계적으로 확인: CNC 매개 변수, PMC 사다리 실행, 축 준비, 스핀드 준비 및 전체 프로그램 실행
자주 묻는 질문
Q1: 시리즈 30i CNC가 시작되지만 즉시 "9001" 또는 유사한 시스템 구성 경보가 표시됩니다. A20B-8101-0374가 결함이 있습니까?
보드 교체 후 첫 번째 시작에서 시스템 구성 알람은 일반적으로 CNC의 소프트웨어가 교체 보드의 하드웨어 구성을 인식 할 수 없다는 것을 나타냅니다. 첫째,SRAM 데이터가 올바르게 로드되었는지 확인합니다.. SRAM가 올바르게 로드되고 알람이 계속되면, 보드 변종은 소프트웨어 매개 변수 조정이 필요할 수 있습니다 또는 올바른 하드웨어 개정이 아닐 수 있습니다.
Q2: A20B-8101 제품군의 옵션 보드는 다른 30i/31i/32i 기계 구성에서 상호 교환적으로 사용할 수 있습니까?
A20B-8101 가족 내의 옵션 보드는 일반적으로 동일한 통신 프로토콜이 설치되고 CNC 소프트웨어가 해당 옵션을 지원하는 조건에서 30i/31i/32i-A 시스템에서 호환됩니다.하지만, 옵션 보드 또한 해당 소프트웨어 옵션이 CNC에 등록되어야합니다.
Q3: 제 2 시장에서 사용할 수있는 A20B-8101 시리즈 보드는 때때로 다른 후자를 가지고 있습니다. 이것은 호환성에 영향을 미치나요?
FANUC 부품 번호의 후자 글자는 일반적으로 하드웨어 개정 수준을 나타냅니다. 대부분의 경우 더 높은 개정 후자는 뒤로 호환됩니다.부품 공급업체와 함께 제공되는 특정 접두어가 대상 기계의 본보드 구성과 호환된다는 것을 확인합니다..
Q4: A20B-8101-0374는 예비용으로 보관할 때 어떻게 운송하고 보관해야 합니까?
원래 안티 정적 포장지 또는 동일한 ESD 안전 가방에 건조제를 넣고 보관하십시오. 습도, 높은 온도 및 직접 햇빛으로부터 멀리 보관하십시오.보드는 정전 전류에 민감한 미세한 SMD 구성 요소와 CMOS 논리를 포함합니다..
Q5: 성공적으로 보드를 교체하고 데이터를 복원 한 후에 CNC는 작동하지만 한 축은 빠른 경로를 통해 오류 경보를 표시합니다. 교체 보드가 올바르게 설치되었습니까?
주보드 교체 후 단일 축에서 오류 경보를 따르는 경우 주보드 고장이 아닌 서보 파라미터 문제를 가리킨다.기계의 문서화된 기준선에 영향을받는 축에 대한 서보 매개 변수 값을 확인. 매개 변수가 올바르게 보인다면, 영향을 받는 증폭기를 위한 FSSB 광섬유 연결을 검사합니다.
