| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-8101-0285 |

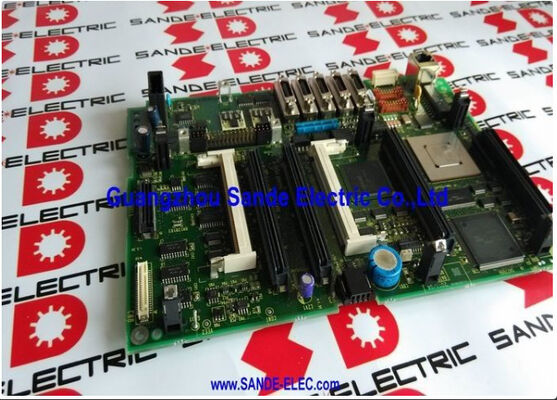

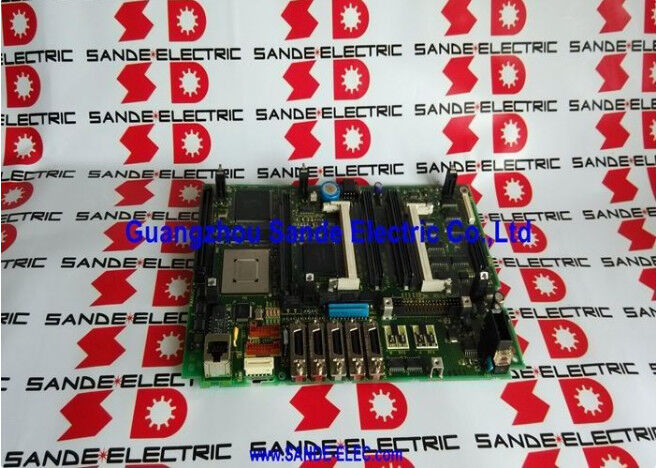

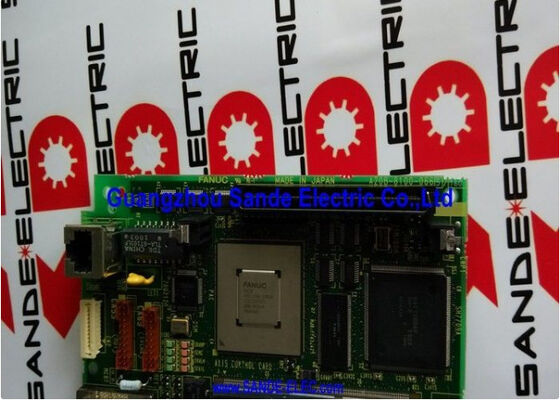

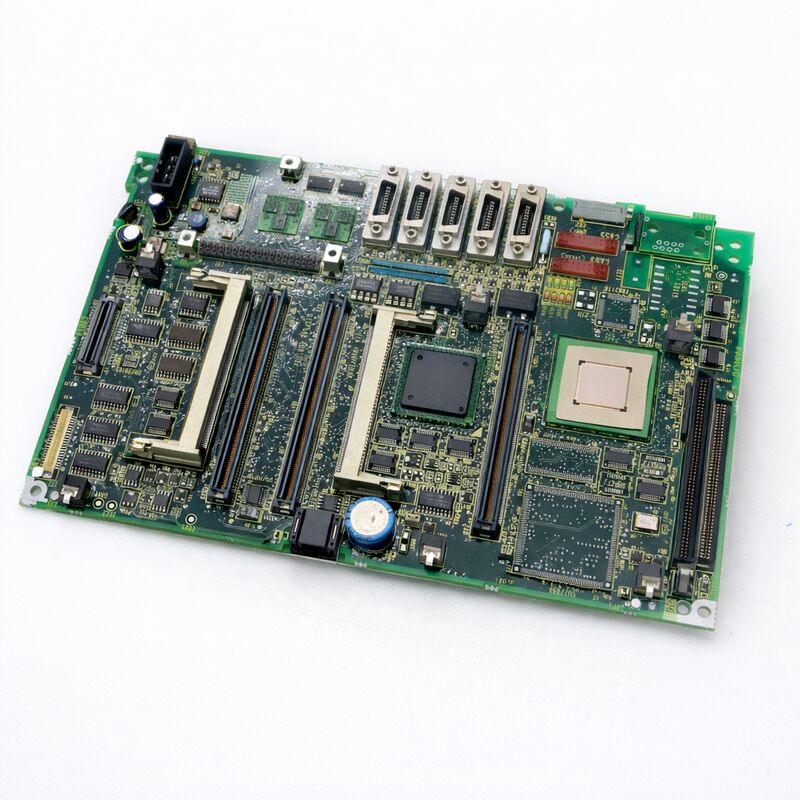

의FANUC A20B-8101-0285FANUC 시리즈 0i-C Mate의 주 PCB입니다. FSSB (광섬유 시리즈 서버버스) 통신을 표준으로 사용하는 0i-Mate 플랫폼의 첫 번째 세대입니다.디지털 고속 세르보 루프 폐쇄를 컴팩트, 가치 지향적인 CNC 패키지
"Mate"라는 명칭은 FANUC의 제품 계층 내에서 특정한 의미를 지니고 있었습니다.전체 기능 변형보다 낮은 시스템 비용으로 제공됩니다, 최대 축 수에 대한 제한과 제어기를 과잉 지정하지 않고 컴팩트 기계 도구의 필요에 부합하는 옵션 세트를 사용할 수 있습니다.
The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.
0i-B가 플랫폼을 구축하기 전에;0i-C는 더 나은 FSSB 구현과 오류 성능과 고속 윤곽 정확성을 개선한 업데이트 된 서버 소프트웨어로 정제했습니다..
콤팩트 CNC 턴 및 3 축 가공 센터의 기계 도구 제조업체에 대한 A20B-8101-0285 본 보드와 함께 0i-C Mate는 매력적인 패키지를 제공했습니다.FSSB 기반의 서보 드라이브, 그리고 전형적인 기계 기능 제어에 충분한 능력을 갖춘 PMC는 완성된 기계의 경쟁력을 유지하는 가격에
7인치 모노크롬 화면은 0i-Mate-C의 시대를 진단합니다. 이것은 0i-C 세대 내내 Mate 버전의 표준 운영자 인터페이스였습니다.그리고 0i 시리즈 기계에 작업 한 기계가 익숙합니다.
0i-D 세대까지는 화면 LCD가 메이트 플랫폼에서 사용 가능하지 않았습니다.그리고 7인치 단색 디스플레이는 현장에서 0i-Mate-C를 장착한 기계의 인식 가능한 식별자 중 하나입니다..
| 매개 변수 | 가치 |
|---|---|
| CNC 시리즈 | 0i-C 메이트 (0i-Mate-C) |
| 최대 축 (작업/밀링) | 3개의 제어 축 (0i-Mate-MC) |
| 최대 축 (Lathe) | 2개의 제어 축 (0i-Mate-TC) |
| 서보 인터페이스 | FSSB (광섬유 시리즈 서보버스) |
| 표준 표시기 | 7인치 단색 LCD |
| 건축물 | 고 통합 단일 메인 보드 |
| 시리즈 | A20B-8101 |
| 상태 | 사용 가능 ∙ 리모델링, 테스트 |
| 원산지 | 일본 |
0i-C 메이트는 자동차 소집합, 고정 장치, 수압 피팅, 전기 커넥터,그리고 비슷한 정밀 부품, 대용량.
이 기계들을 위해, 0i-Mate-TC의 2축 (X와 Z) 구성과 스핀들 제어는 정확히 필요한 것이었습니다.
PMC는 정상적인 CNC 턴의 보조 기능을 처리 할 수있는 충분한 I / O 용량과 사다리 복잡성을 가지고있었습니다그리고 칩 컨베이어 (chip conveyor) 는 전체 0i-TC의 확장 용량을 요구하지 않고.
0i-Mate-MC는 시장의 하단에 있는 3축 수직 가공 센터에 서비스를 제공했습니다 400~600mm 범위의 테이블 이동 기계, 프로토타입 작업, 단기 생산,교육용 애플리케이션.
이 기계의 경우, FANUC 등급의 서보 시스템과 3축 동시다발적 인터폴레이션은 주요 요구 사항이었고, 3축으로 제한된 Mate는 제약이 아니었다.
0i-Mate-C가 제공하지 않은 것은 전체 0i-C가 제공한 것: 3를 초과하는 축 수 (창조적인 해결 방법없이 4 축 회전 테이블 통합을 배제), 확장 된 PMC 사다리 용량,고속 점프 및 다른 고급 옵션, 그리고 컬러 디스플레이.
이러한 기능이 필요한 기계의 경우, 전체 0i-C는 적절한 선택이었습니다.
A20B-8101-0285는 기계의 운영 데이터를 통합된 FROM 및 SRAM 메모리 영역에 가지고 있습니다. 교체하기 위해 보드를 제거하기 전에 다음 데이터의 완전한 백업이 필수적입니다.:모든 CNC 매개 변수 (축 이동 제한, 서보 이득, 프로그램 검사 제한, 인터폴레이션 동작 및 모든 다른 CNC 기능을 정의하는 1000 개 이상의 개별 설정)모든 부품 프로그램은 CNC 메모리에 저장됩니다., PMC 계단 프로그램 및 PMC 매개 변수, 매크로 라이브러리, 도구 오프셋 및 작업 좌표 데이터.
0i-Mate-C에서 백업에 필요한 I/O 매체는 기계가 사용할 수 있는 것: 메모리 카드 (이 세대에서 PCMCIA), RS-232C 일련 연결,또는 일부 구성에서 I/O 링크 연결.
7인치 모노크롬 디스플레이의 제한된 화면 공간으로 인해 백업 메뉴는 후대의 컬러 화면 CNC보다 조금 더 탐색이 집중적입니다.하지만 절차는 0i-Mate-C 유지보수 설명서에 잘 기록되어 있습니다..
대체판을 설치하고 모든 백업 데이터를 로드한 후기계가 다시 생산에 들어가기 전에 기계가 홈 워크 사이클을 거쳐야 하며, 축의 정확도는 시험 절단이나 가이드 측정으로 확인되어야 합니다..
A20B-8101-0285 보드는 대부분의 FANUC 메인 보드와 마찬가지로 부팅 진행과 초기화 중에 발생하는 모든 결함을 표시하는 일련의 표시 LED를 표면에 가지고 있습니다.
이 LED들은 CPU가 자기 테스트를 수행하면서 정의된 순서를 통해 순환합니다: 전원 공급 확인, ROM 체크섬, SRAM 테스트, 서보 시스템 초기화 시도 등.
어떤 단계에서도 장애가 발생하면 LED 계열이 특정 패턴에서 멈추게 됩니다.
LED 패턴과 그 의미들은 0i-Mate-C 유지보수 설명서에 기록되어 있습니다. reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, FSSB 케이블 결함, 서보 증폭기 장애) 정상 부팅 완료를 방지하고 있습니다.
Q1: A20B-8101-0285를 교체하고 모든 백업 데이터를 로드 한 후, 축이 움직이지 않고 CNC가 "SV-417 아날로그 출력 오류"를 보여줍니다. 이것은 무엇입니까?
SV-417은 일반적으로 FSSB 링크 또는 세르보 증폭기 초기화와 관련된 문제를 나타냅니다.FSSB 케이블 연결을 검사해야 합니다. 광섬유 케이블이 주 보드의 FSSB 커넥터와 세르보 증폭기 끝에 적절하게 자리 잡고 있는지 확인합니다..
또한 FSSB 축 할당 매개 변수가 백업에서 올바르게 복원되었는지 확인하십시오.
만약 FSSB가 통신을 할 수 없다면, 모든 서보축은 준비 오류를 나타냅니다.
유선 케이블 및 매개 변수가 정확하다는 것이 확인되면, LED 상태를 확인하기 위해 (가능하면) 세르보 증폭기를 독립적으로 전원을 공급합니다.
Q2: 0i-Mate-C 디스플레이는 특정 화면에서 "B-64305EN" 또는 유사한 수동 텍스트를 보여줍니다. 이것은 정상입니까?
FANUC CNC 디스플레이는 때때로 진단 또는 설정 화면에서 내부 참조 문자열 또는 소프트웨어 버전 텍스트를 표시합니다. 이것은 정상적인 펌웨어 행동이며 보드 오류를 나타내지 않습니다.
디스플레이나 보드 문제가 나타나는 주요 지표는 다음과 같습니다. 디스플레이가 전혀 비춰지지 않고, 모든 화면에서 엉뚱한 문자를 표시하는 디스플레이 (단순히 진단 메시지가 아니라),또는 기계의 정상 작동 화면이 접근 불가능.
정상 작동이 계속되는 동안 예상치 못한 텍스트가 하나 또는 몇 개의 화면에서만 표시되면, 이것은 일반적으로 하드웨어 오류가 아닌 매개 변수 구성 항목입니다.
Q3: 기계의 CNC 일련 번호 (기계 ID) 는 메인 보드에 저장됩니다. 보드 교체 후 복구 할 수 있습니까?
CNC 일련 번호와 시스템 소프트웨어 식별은 게시판의 FROM 영역에 저장되며 정상적인 백업 / 복원 절차의 일부입니다.원본 보드의 데이터가 실패 전에 백업 된 경우 복원 완료, 컨트롤러 메모리에 저장된 CNC 일련 번호는 복원됩니다.
그러나 원래 판에 있는 물리적 일련 번호 라벨은 대체판에 전송할 수 없습니다.
만약 CNC 일련 번호가 옵션 등록 추적 또는 유지보수 기록에 사용된다면,새로운 보드의 물리적 연쇄 번호를 반영 하 고 소프트웨어의 기능 CNC 연쇄 번호가 백업에서 복원 되었다는 점에 유의.
Q4: 0i-Mate-C 기계는 2 개의 세르보 축 (터테 구성) 만 있습니다. 교체 A20B-8101-0285는 올바른 매개 변수 설정을 표시하지만 한 축이 응답하지 않습니다. 무엇을 확인해야합니까?
0i-Mate-TC에서 두 개의 서보 축 (X 및 Z) 은 FSSB 체인을 통해 서보 증폭기와 연결됩니다. 올바른 매개 변수로 보드를 교체 한 후 한 축이 반응하지 않으면FSSB 축 할당을 확인합니다. 어떤 FSSB 위치가 어떤 CNC 축에 해당하는지 정의하는 매개 변수.
만약 FSSB가 물리적인 증폭기 사슬 순서와 일치하지 않는다면, CNC는 한 축을 명령하지만 다른 증폭기는 반응합니다.
또한 반응하지 않는 축에 대한 인코더 케이블이 올바르게 연결되었는지 확인합니다. 연결이 끊어진 인코더 케이블은 FSSB 명령 링크가 작동하는 경우에도 해당 축이 초기화되는 것을 방지합니다.
Q5: A20B-8101-0285는 전체 0i-C 메인 보드 (메이트가 아닌) 과 교차 호환 가능하며 메이트 기계를 4 축으로 확장 할 수 있습니까?
아니, 0i-Mate-C와 전체 0i-C는 다른 소프트웨어 구성으로 다른 메인 보드를 사용합니다.
A20B-8101-0285는 Mate에 특화된 보드이며, 통합된 소프트웨어는 Mate의 최대 축 수를 지원합니다.
0i-Mate-C 기계에 4차 축을 추가하려면 전체 CNC 시스템을그리고 잠재적으로 다른 서버 하드웨어.
이것은 단순한 보드 교환이 아니며 유지보수 교체보다는 CNC 시스템 업그레이드 프로젝트를 나타냅니다.
