| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8101-0160 |
부문 번호:A20B-8101-0160
제조사:FANUC (일본)
제품 카테고리PCB PC 측면 HSSB 인터페이스 보드 (고속 시리즈 버스)
시리즈:A20B-8101 FANUC i 시리즈 PC 인터페이스 PCB 가족

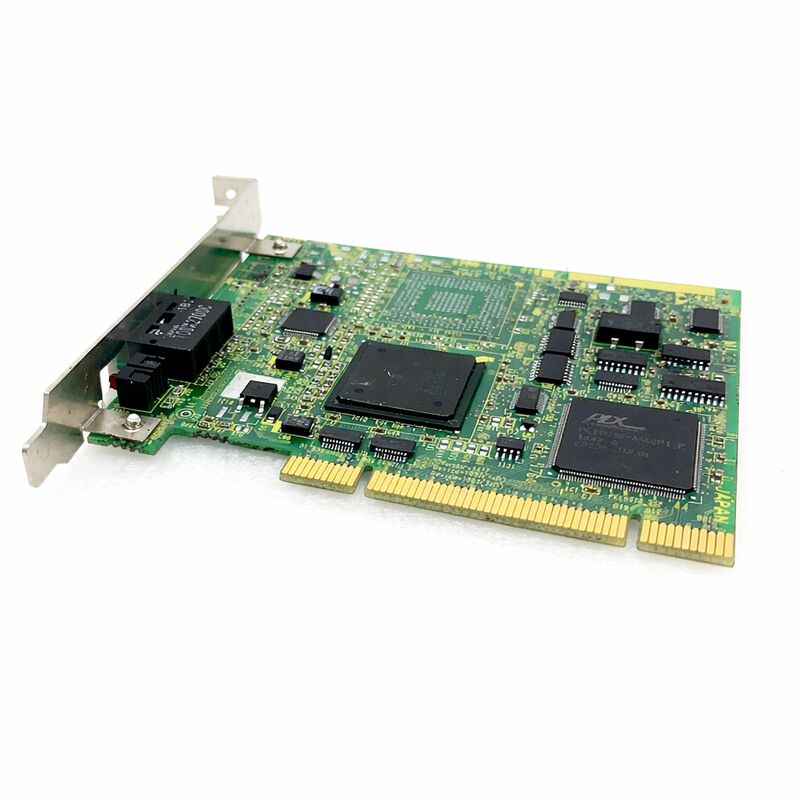

의FANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.
HSSB 쌍의 절반이 컴퓨터에 속해 있습니다. CNC가 아닙니다.
HSSB는 1990년대 후반에 CNC 기계가 PC 기반 응용 프로그램에서 혜택을 받기 시작했을 때 발생한 특정 문제에 대한 FANUC의 독점 솔루션이었습니다.FANUC CNC 컨트롤러와 인근에 위치한 호스트 개인용 컴퓨터 사이의 소음 면역 통신 링크.
표준 일련 연결 (RS-232C) 은 너무 느리고 기계 드라이브의 전자기 간섭에 너무 민감했습니다.
이더넷은 사용 가능했지만 대기 및 프로토콜 오버헤드를 가져왔고, 이는 CNC의 내부 데이터에 신속하고 결정적인 액세스를 필요로하는 응용 프로그램에 적합하지 않았습니다.
HSSB는 두 가지 문제를 모두 해결했습니다.
광섬유 물리적 매체는 전자기 감수성을 완전히 제거합니다. 전기 소음으로 인해 빛 신호가 유발 될 수 없습니다. 케이블이 서보 증폭기에 얼마나 가까이 가는지 상관없이.스핀드 드라이브, 또는 전력 접촉기
독자적인 고속 일련 프로토콜은 RS-232C보다 더 빠른 데이터 처리량과 직접 CNC 메모리 액세스를 위해 이더넷보다 낮은 대기 시간을 제공합니다.
생성된 링크는 PC가 CNC의 내부 메모리에 액세스 할 수 있도록 했습니다. 프로그램, 매개 변수, 현재 위치, 스핀드 속도,PMC 데이터는 실시간 모니터링 애플리케이션을 지원하기에 충분한 속도로, PC에서 작동하는 운영자 안내 화면, 그리고 큰 파일 전송.
| 매개 변수 | 가치 |
|---|---|
| 보드 타입 | PC 측 HSSB 인터페이스 (PC 확장 슬롯에 설치) |
| 호환되는 CNC | FANUC 시리즈 16i/18i/21i, 160i/180i/210i, 150i, 파워 메이트 i-D/H |
| 물리적 매개체 | 광섬유 (COP7 커넥터) |
| CNC 측 인터페이스 | CNC HSSB 인터페이스 보드 (CNC 측면) |
| 권장 케이블 | FANUC 광섬유 케이블 A66L-6001-0026 시리즈 |
| 작동 온도 | 0°C ~ +55°C |
| 시리즈 | A20B-8101 |
| 상태 | 사용 가능 ∙ 리모델링, 테스트 |
| 원산지 | 일본 |
HSSB 링크는 항상 두 개의 보드가 필요합니다. 하나는 CNC에 있고 하나는 PC에 있습니다. A20B-8101-0160은 PC 측면 보드입니다.
CNC 사이드 보드 (A20B-8100 또는 A20B-8001 시리즈의 별도의 부품) 는 CNC 기본 단위의 옵션 슬롯에 설치됩니다.
CNC 측판:CNC의 내부 F-BUS에 연결해서 COP7 광섬유 포트를 제공합니다HSSB 링크는 PC가 FANUC CNC 스크린 디스플레이 기능 드라이버를 통해 액세스 할 수있는 공유 메모리 영역을 만듭니다..
PC 사이드 보드 (A20B-8101-0160)PC의 확장 슬롯에 설치합니다. PC 쪽에 일치하는 COP7 광섬유 포트를 제공합니다.FANUC의 HSSB 드라이버 (PC의 Windows 운영 체제에 설치) 이 게시판을 통해 CNC와 통신.
FANUC FOCAS 라이브러리를 사용하여 작성된 응용 프로그램은 드라이버를 통해 CNC에 액세스합니다.
광섬유 케이블이 두 개의 COP7 포트를 연결합니다.
케이블은 PC에서 CNC로 이어집니다. 일반적으로 기계 캐비닛의 패널 PC 또는 산업용 컴퓨터에서 케이블 도로를 통해 CNC 제어 장치의 옵션 슬롯 위치로 이어집니다.최대 케이블 길이는 사용된 특정 광섬유 케이블 모델에 따라 달라집니다..
A20B-8101-0160은 다음을 요구합니다.
PC 확장 슬롯보드는 특정 보드 변종에 따라 ISA 또는 PCI 확장 슬롯에 설치됩니다. PC에는 무료 호환 슬롯이 있어야합니다.기계 캐비닛에 통합 된 산업용 패널 PC는이 보드의 공통 호스트입니다. 그들은 물리적 장착을 제공합니다., 필요한 확장 슬롯, 그리고 기계 도구 캐비닛에 머무르는 보드에 필요한 산업용 수준의 운영 환경.
FANUC HSSB 운전자PC의 윈도우 운영 체제의 드라이버가 설치되어야 보드가 작동합니다.
드라이버는 Windows 장치 관리자에서 HSSB 장치로 표시됩니다. FANUC HSSB 드라이버 소프트웨어는 Windows NT, Windows 2000, Windows XP,그리고 소프트웨어 버전에 따라 후속 윈도우 버전.
FANUC FOCAS 라이브러리 또는 CNC 화면 표시 기능Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).
광섬유 케이블FANUC 광섬유 케이블 A66L-6001-0026 시리즈가 권장됩니다.
케이블 길이가 특정 케이블 모델의 지원 범위 내에 있는지 확인해야 합니다.
광섬유 물리적 매체는 임의의 선택이 아닙니다. 그것은 기계 도구 환경에서 진정한 문제에 대한 엔지니어링 솔루션입니다.
기계 도구 캐비닛에는 강렬한 전자기 간섭의 여러 소스가 있습니다. 세로 드라이브 PWM 킬로 헤르츠 주파수에서 전환, 스핀드 드라이브 전력 단계,AC 접촉기 부하에서 열고 닫기, 그리고 트랜스포머 자기장.
이 환경을 통과하는 일반적인 전기 신호 케이블은 데이터를 손상시키는 소음을 감지합니다.
광섬유는 물리학적으로 면역적입니다. 그것은 전류가 아닌 빛을 운반합니다. 전기장은 광섬유 케이블에서 신호를 유발할 수 없습니다.
광섬유를 이용한 HSSB 연결은 전기자기 환경과 상관없이 안정적으로 소음이 없습니다.
이러한 신뢰성 때문에 FANUC는 HSSB를 위해 일반적인 전기 연쇄 연결보다 광섬유를 선택했습니다.
A20B-8101-0160의 COP7 커넥터는 광섬유 케이블을 수용합니다.섬유 연결 장치를 깨끗하게 유지하는 것은 안정적인 작동에 중요합니다. 섬유 끝 면에 작은 오염이라도 광 신호를 약화시킵니다., 통신 오류가 발생합니다.
섬유가 연결되지 않을 때 보호 모자는 오염을 방지하기 위해 COP7 포트를 덮어야합니다.
Q1: HSSB 링크는 작동하지만 PC는 간헐적인 통신 오류를 보여줍니다. 가장 유력한 원인은 무엇입니까?
광섬유 커넥터 오염은 링크가 이전에 작동했을 때 간헐적인 HSSB 통신 오류의 가장 흔한 원인입니다.양쪽 COP7 커넥터 (A20B-8101-0160 보드와 CNC 사이드 보드) 에서 섬유 케이블을 제거하고 섬유 끝면을 검사합니다..
건조한 털 없는 광학 청소 지팡이 또는 적절한 섬유 청소 도구로 청소하십시오. 용매를 사용하지 마십시오.
케이블을 다시 삽입하고 커넥터가 완전히 꽂혀 있고 잠겨있는지 확인합니다. 청소 후 오류가 지속되면 섬유 케이블을 날카로운 곡선이나 물리적 손상 여부를 검사하십시오.
Q2: A20B-8101-0160이 설치된 PC는 Windows XP를 실행하고 있습니다. HSSB 드라이버가 호환됩니까?
FANUC HSSB 드라이버 소프트웨어는 Windows XP를 지원합니다.특정 운영 체제에 대한 올바른 드라이버 버전을 설치 하 고 ∆ 드라이버 버전은 운영 체제와 특정 HSSB 보드 하드웨어 개정과 일치 해야 합니다. HSSB 드라이버는 설치 후 Windows 장치 관리자에 표시됩니다.
장치에 오류 코드가 표시되는 경우 하드웨어 개정 A20B-8101-0160에 대한 FANUC의 호환성 문서를 통해 드라이버 버전을 확인합니다.
또한 PC의 확장 슬롯 유형 (PCI 또는 ISA) 이 보드의 연결 유형과 일치하는지 확인합니다.
Q3: 한 PC (A20B-8101-0160) 를 여러 CNC 기계에 동시에 연결 할 수 있습니까?
PC가 여러 개의 확장 슬롯을 사용할 경우 그렇습니다. 한 CNC에 대한 각 HSSB 링크에는 PC 사이드 보드와 해당 CNC 사이드 보드에 대한 한 광섬유 케이블이 필요합니다.여러 A20B-8101-0160 보드를 같은 PC에 설치할 수 있습니다.각각 다른 CNC에 연결됩니다.
FANUC HSSB 드라이버는 여러 HSSB 채널을 지원합니다. 각 채널은 하나의 보드와 하나의 CNC에 연결됩니다.
FANUC FOCAS 애플리케이션은 각 CNC를 채널 번호로 주소할 수 있으며, 한 PC가 여러 CNC 기계에서 데이터를 동시에 모니터링, 프로그래밍 또는 표시할 수 있습니다.
Q4: HSSB 링크가 지원하는 최대 광섬유 케이블 길이는 무엇입니까?
권장되는 광섬유 케이블 (A66L-6001-0026 시리즈) 은 표준 길이로 제공됩니다.지원 가능한 최대 케이블 길이는 보드에서 특정 송신기/ 수신기 조합의 광전력 예산에 의해 결정됩니다..
실제로 HSSB 연결은 기계 캐비닛 내 또는 기계 캐비닛과 인접한 패널 사이의 연결을 위해 사용됩니다. 일반적으로 미터에서 수십 미터까지.
더 긴 구간은 특정 보드와 케이블 조합에 대한 최대 케이블 길이를 위해 FANUC의 HSSB 문서를 참조하십시오.
신호 를 약화 시키기 때문 에 케이블 을 코일 이나 날카로운 구부러짐 으로 돌리지 마십시오.
Q5: A20B-8101-0160 및 FANUC 드라이버를 설치 한 후, CNC 화면 표시 기능은 "CNC 연결되지 않았습니다"또는 "HSSB 오류"를 표시합니다. 무엇을 진단해야합니까?
다음 순서로 작업합니다.
(1) 드라이버가 올바르게 설치되어 있고 A20B-8101-0160은 Windows 장치 관리자에서 오류가 표시되지 않는지 확인합니다.
(2) CNC 측 HSSB 보드가 CNC에 설치되어 있고 CNC가 켜져 있는지 확인합니다.
(3) 광섬유 케이블이 연결되고 양쪽 끝에서 깨끗하다는 것을 확인합니다.
(4) CNC의 HSSB 매개 변수 (CNC 쪽에서 HSSB 통신을 가능하게 하는) 가 올바르게 설정되어 있는지 확인합니다. 이 매개 변수는 CNC가 HSSB 링크에 참여하기 위해 활성화되어야 합니다.(5) PC의 HSSB 소프트웨어에 구성된 노드 번호 CNC의 HSSB 노드 설정과 일치 확인.
노드 숫자의 불일치는 "연결되지 않은" 증상을 정확히 생성하는 일반적인 시공 오류입니다.
