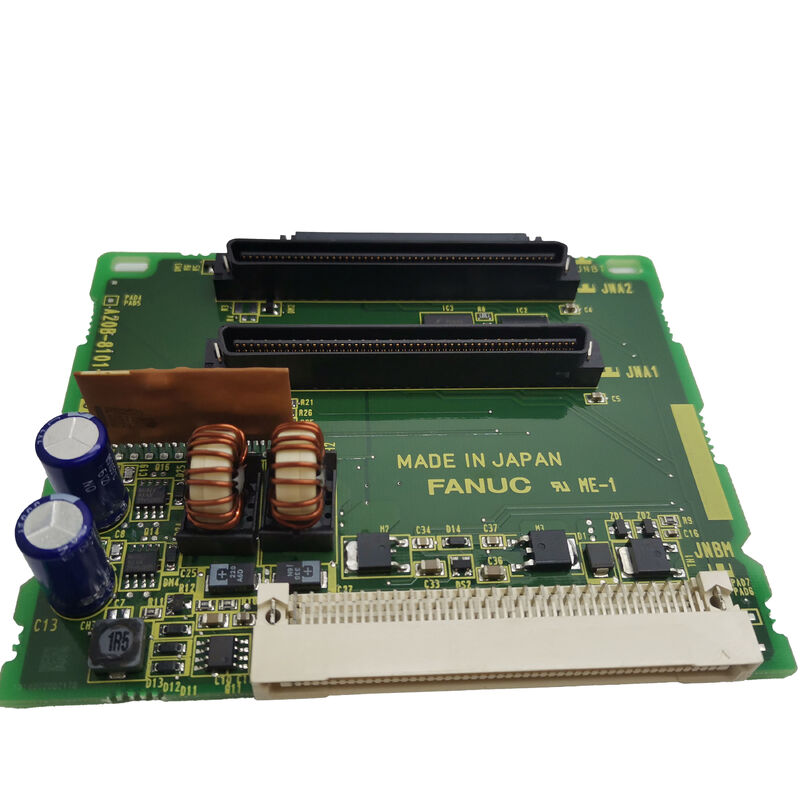

A20B-8101-0010 Fanuc PCB 보드 A20B81010010 A2OB-8IOI-OOIO

A20B-8101-0010 FANUC FS30i 전원 공급 모듈 30i / 31i / 32i 시리즈 CNC / 메인 보드와 결합 A20B-8101-0400/0401

FS30i '파워 재단'

CNC-Shopping는 여러 FS30i 본보드 목록에서 일관되게 확인합니다. "FANUC FS30i 전원 공급 모듈 A20B-8101-0010에 장착되었습니다". 이것은 다음과 같습니다:A20B-8101-0400 (30i-A / 31i-A5 주 PCB A4), A20B-8101-0401 (30i/31i/32i 주 PCB A5, PC 기능 없이) 및 A16B-3200-0520 (31i-A5 주 CPU).이 세 가지 모두 FS30i 플랫폼 메인 보드입니다. A20B-8101-0010이 전체 FS30i 메인 보드 가족의 표준 전원 공급 장치임을 확인합니다..

FANUC 시리즈 30i/31i/32i는 FANUC의 최고 용량 CNC 플랫폼을 대표합니다. 전원 공급 장애가 전체 시스템을 중지합니다.잘 알려진 A20B-8101-0010을 예비으로 유지하는 것은 이 CNC를 실행하는 모든 시설에 대한 직접적인 위험 관리 단계입니다.

주요 제품 정보

전원 공급 고장 증상

A20B-8101-0010 오류는 다음과 같이 나타날 수 있습니다.

초기화 없네요.디스플레이도 없고 CNC 활동도 없습니다 전원이 켜면 시스템 침묵이 완전히 사라집니다.

간헐적인 리셋:작동 온도와 상관관계 marginal capacitors 유닛이 따뜻해지면 철도 전압이 떨어집니다.

경보에 특화된 결함:다른 철도가 올바르게 유지되는 동안 하나의 철도가 실패하면 어떤 철도가 영향을 받는지에 따라 기능별 오류가 발생합니다.

적용 시나리오

FS30i 전원 공급 장애:FANUC 30i 시스템이 전원을 공급하지 못합니다. 레일 전압 측정은 A20B-8101-0010 출력이 사양에 맞지 않는다는 것을 확인합니다. 교체하면 올바른 DC 공급 및 CNC 초기화가 복구됩니다.

계획된 유지보수:시리즈 31i-A5 시스템은 계획된 전원 공급 교체에 시달립니다. A20B-8101-0010은 전력 공급과 관련된 생산 위험을 제거하기 위해 능동적으로 교체됩니다.

FAQ

Q1: A20B-8101-0010이 제공하는 FS30i 메인 보드는?

A20B-8101-0400 (30i-A / 31i-A5 A4 타입), A20B-8101-0401 (30i/31i/32i A5 타입, PC 기능 없이), 그리고 A16B-3200-0520 (31i-A5 메인 CPU). 모두 세 가지 표준 FS30i 메인 보드,A20B-8101-0010을 보편적인 FS30i 전원 공급 장치로 확인함.

Q2: A20B-8101-0010이 30i 시스템에서 어디에 물리적으로 설치되어 있습니까?

전원 공급은 주요 보드가 장착되는 LCD / MDI 장치와 분리 된 CNC 캐비닛에 설치됩니다.전력 케이블이 캐비닛에 있는 A20B-8101-0010을 운영자 단위의 주요 보드에 연결합니다..

Q3: A20B-8101-0010을 교체하려면 SRAM 데이터 백업이 필요합니까?

전원 공급 모듈에는 CNC 데이터가 없습니다.주요 보드 또는 메모리 모듈을 교체 할 때 데이터 백업이 필요합니다.

Q4: A20B-8101-0010 분해의 초기 경고 징후는 무엇입니까?

전원 공급 장치의 콘덴시터 노화는 출력 파장을 증가시킵니다. 초기 증상에는: 냉각 후 간헐적 인 CNC 알람 청소, 높은 주변 온도에서 불안정한 표시,그리고 따뜻한 조건에서 기억 오류이 증상들은 완전히 고장날 전에 적극적으로 교체해야 합니다.

Q5: A20B-8101-0010도 32i 시리즈에 사용되나요?

"30i, 31i, 32i 시리즈"에 대한 A20B-8101-0010 모두 세 가지가 확인되었습니다. FS30i 플랫폼은 세 가지 CNC 변종을 모두 커버하며 전원 공급 모듈은 모두 공통적입니다.
