| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8100-0670 |
부품 번호: A20B-8100-0670
제조사: FANUC Corporation (일본)

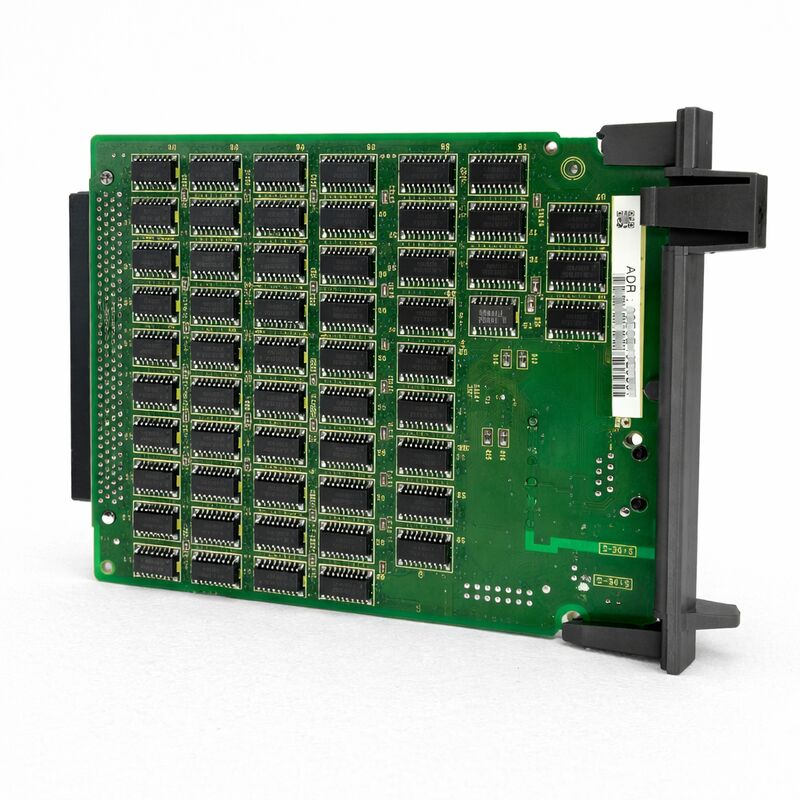

제품 카테고리: PCB — 이더넷 옵션 보드 (독립형 CNC 유형)
시리즈: A20B-8100
FANUC A20B-8100-0670은 FANUC의 독립형 i 시리즈 CNC 컨트롤러용 고속 이더넷 옵션 보드입니다. 독립형 CNC 제어 장치의 옵션 슬롯에 설치되어 100BASE-TX 이더넷 포트를 추가하여 컨트롤러가 공장 LAN에 연결할 수 있도록 합니다.
이 보드 또는 특정 메인 보드 변형에 사용 가능한 내장 이더넷 기능이 없으면 FANUC i 시리즈 CNC는 직접 네트워크 연결이 없습니다. RS-232C 직렬 케이블 또는 HSSB를 통해서만 통신할 수 있습니다.
A20B-8100-0670은 이를 변경합니다. 설치 및 구성 후 CNC는 네트워크 노드가 됩니다.
NC 프로그램을 수신 및 전송하고, 모니터링 소프트웨어의 FOCAS2 API 호출에 응답하고, DNC1/이더넷 데이터 서버 파일 전송에 참여하고, 공장 서버에서 푸시된 Factolink 작업자 안내 화면을 표시할 수 있습니다.
제품 카테고리의 독립형이라는 명칭은 구체적이고 중요합니다.
FANUC의 i 시리즈 컨트롤러는 통합형(LCD 장착, 컴팩트)과 독립형(별도 캐비닛의 CNC 전자 장치)의 두 가지 물리적 아키텍처로 제공됩니다.
A20B-8100-0670은 옵션 보드가 제어 캐비닛 내의 전용 랙 슬롯에 설치되는 독립형 장치용으로 설계되었습니다.
| 매개변수 | 값 |
|---|---|
| 보드 유형 | 고속 이더넷 옵션 PCB |
| 인터페이스 | 100BASE-TX (RJ-45) |
| 아키텍처 | 독립형 CNC 옵션 슬롯 |
| 호환 CNC | FANUC i 시리즈 독립형 컨트롤러 |
| 기능 | FOCAS1/이더넷, DNC1/이더넷, Factolink |
| 시리즈 | A20B-8100 |
| 상태 | 사용 가능 — 리퍼비시, 테스트 완료 |
| 원산지 | 일본 |
A20B-8100-0670이 설치되고 CNC의 이더넷 매개변수가 구성되면 다음과 같은 여러 연결 기능이 사용 가능해집니다:
FOCAS1/이더넷. FOCAS(FANUC Open CNC API Specification)는 외부 애플리케이션에서 CNC 데이터에 액세스하기 위한 FANUC의 표준 API입니다.
이더넷 보드를 사용하면 PC 또는 서버에서 실행되는 애플리케이션이 TCP/IP를 통해 연결하여 스핀들 부하, 축 위치, 알람 상태, 프로그램 이름 및 수십 가지 기타 CNC 데이터를 실시간으로 읽을 수 있습니다.
이는 FANUC i 시리즈 기계에서 기계 모니터링, OEE 대시보드 및 MTConnect 통합의 기반입니다.
DNC1/이더넷. DNC1 기능은 NC 프로그램 파일을 CNC의 내부 메모리로 미리 전송하는 대신 네트워크 액세스 가능한 파일 서버에서 로드할 수 있도록 합니다.
CNC는 이름으로 프로그램 파일을 요청하고, 이더넷 보드는 네트워크를 통해 구성된 DNC 서버 경로에서 해당 파일을 검색합니다.
이는 대규모 로컬 메모리의 오버헤드 없이 CNC 기계에서 대규모 프로그램(예: 수천 블록의 금형 가공 프로그램)을 실행하는 표준 방법입니다.
Factolink. Factolink는 FANUC의 작업자 안내 시스템입니다.
Factolink 서버는 CNC 디스플레이로 텍스트 페이지를 푸시하여 설정 지침, 유지 보수 프롬프트 또는 생산 데이터를 작업자 패널에 직접 표시할 수 있도록 합니다.
이더넷 보드는 중앙 서버에서 Factolink 업데이트를 실시간으로 가능하게 하는 네트워크 링크를 제공합니다.
A20B-8100-0670은 독립형 CNC의 제어 랙에 있는 사용 가능한 옵션 슬롯에 설치됩니다. 다른 A20B-8100 시리즈 옵션 보드(Profibus 마스터, DeviceNet, RISC CPU, 데이터 서버)와 마찬가지로 백플레인의 F-버스 커넥터에 연결되며 시작 시 CNC의 시스템 소프트웨어에 의해 감지됩니다.
설치 후 CNC의 네트워크 매개변수(IP 주소, 서브넷 마스크, 기본 게이트웨이 및 FOCAS, DNC1 또는 Factolink의 특정 기능 매개변수, 사용할 서비스에 따라 다름)를 구성해야 합니다.
이러한 매개변수는 MDI 모드에서 CNC의 SYSTEM / Ethernet 매개변수 화면을 통해 입력되며 비휘발성 메모리에 저장됩니다.
보드 자체는 CNC의 시스템 소프트웨어(FROM)에서 활성화된 호환 이더넷 소프트웨어 옵션이 필요합니다. 해당 소프트웨어 옵션 라이선스 없이 보드를 설치하면 이더넷 기능이 비활성화됩니다.
독립형 교체용으로 이 보드를 주문하기 전에 CNC의 옵션 구성을 확인하십시오.
Q1: A20B-8100-0670이 설치되었지만 SYSTEM 화면에 EMBED PORT 소프트키가 나타나지 않습니다. 무엇을 먼저 확인해야 합니까?
가장 일반적인 원인은 CNC의 FROM 모듈에서 이더넷 소프트웨어 옵션이 활성화되지 않았기 때문입니다. 이더넷 보드 하드웨어는 CNC 라이선스의 활성화된 소프트웨어 옵션과 일치해야 합니다.
이더넷 기능에 대해 CNC의 옵션 화면(SYSTEM → [OPTIONS])을 확인하십시오.
나열되지 않았거나 활성화되지 않은 경우 해당 소프트웨어 옵션 없이는 보드를 활성화할 수 없습니다. 또한 보드가 옵션 슬롯에 완전히 올바르게 장착되었는지 확인하십시오.
Q2: A20B-8100-0670은 최신 기계 모니터링 소프트웨어의 FOCAS2 API 호출을 지원할 수 있습니까?
예. FOCAS1/이더넷(A20B-8100-0670이 지원함)과 FOCAS2는 호환되는 프로토콜 기반을 공유합니다.
FOCAS2 라이브러리를 사용하는 대부분의 최신 FANUC 기계 모니터링 및 MTConnect 어댑터 소프트웨어는 보드가 전용(A20B-8100-0670 유형)이든 메인 보드의 내장 이더넷 기능이든 관계없이 이더넷 포트를 통해 i 시리즈 CNC 컨트롤러에 연결됩니다.
소프트웨어 공급업체와 특정 FOCAS2 라이브러리 버전 및 호환 CNC 시리즈를 확인하십시오.
Q3: CNC는 통합형(LCD 장착) 16i-B 또는 18i-B 유형입니다. A20B-8100-0670이 맞습니까?
A20B-8100-0670은 전용 랙 옵션 슬롯이 있는 독립형 CNC 장치 전용입니다. 통합형(LCD 장착) 16i-B/18i-B/21i-B CNC 장치는 다른 옵션 슬롯 아키텍처와 다른 이더넷 인터페이스 보드를 사용합니다.
주문하기 전에 CNC의 물리적 아키텍처를 확인하십시오. 독립형 장치는 별도의 랙 캐비닛에 전자 장치가 있고, 통합형 장치는 LCD 패널 뒤에 전자 장치가 통합되어 있습니다.
Q4: A20B-8100-0670은 몇 개의 동시 FOCAS 연결을 지원합니까?
이더넷 보드는 FANUC의 FOCAS1/이더넷 사양에 정의된 제한된 수의 동시 TCP/IP 연결을 지원합니다. 일반적으로 최대 세 개의 동시 애플리케이션 연결입니다. 보드가 지원하는 것보다 더 많은 연결을 열려고 하면 애플리케이션 소프트웨어에서 연결 거부 또는 시간 초과가 발생합니다.
많은 동시 데이터 소비자가 필요한 환경의 경우, CNC에 한 번 연결하여 데이터를 재배포하는 단일 FOCAS2 데이터 집중 장치가 표준 아키텍처입니다.
Q5: A20B-8100-0670을 교체한 후 이더넷 매개변수가 비어 있는 것으로 나타납니다. 원래 구성 기록 없이 복구할 방법이 있습니까?
이더넷 매개변수(IP 주소, 서브넷 마스크, DNC 서버 경로 등)는 CNC의 SRAM에 저장됩니다.
보드를 SRAM을 먼저 백업하지 않고 교체했거나 교체 중에 매개변수가 지워진 경우 수동으로 다시 입력해야 합니다.
FOCAS, DNC1 및 Factolink의 매개변수는 모두 SYSTEM → Ethernet 매개변수 화면에 입력됩니다.
로컬에 기록이 없는 경우 원래 IP 구성을 위해 공작 기계 제조업체의 서비스 설명서 또는 공장 네트워크 관리자에게 문의하십시오.
