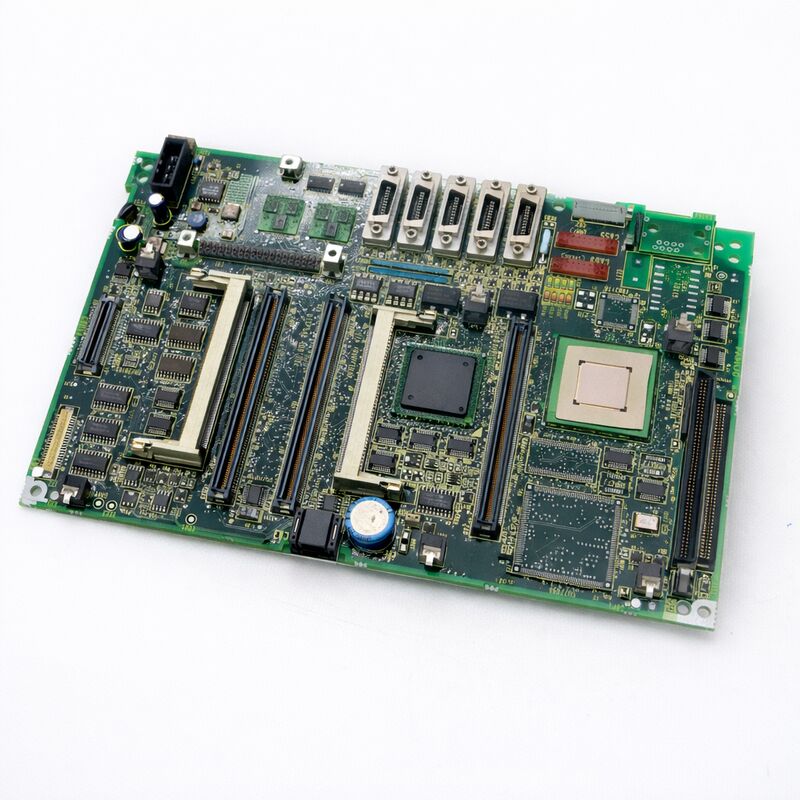

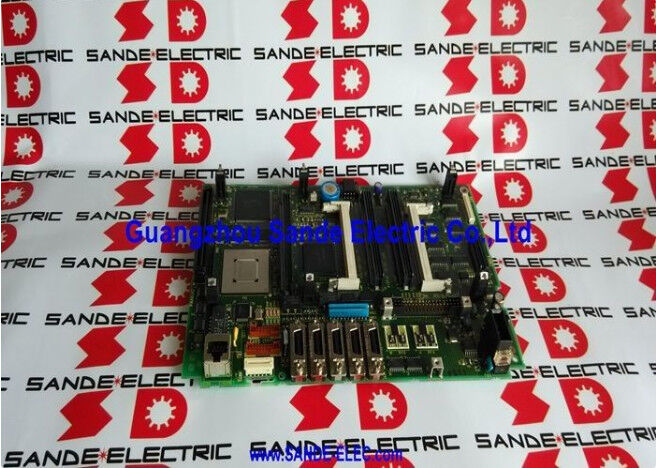

A20B-8100-0669 Fanuc PCB 보드 A20B81000669 A2OB-8IOO-O669

FANUC A20B-8100-0669 | 메인 CPU PCB — A20B-8100 i-Series CNC 컨트롤러 제품군, LCD 장착 메인 제어 보드, FSSB 서보 인터페이스, 일본산

부품 번호: A20B-8100-0669

제조사: FANUC Corporation (일본)

제품 카테고리: PCB — 메인 CPU 보드 (마더보드)

시리즈: A20B-8100 — FANUC i-Series CNC 메인 CPU 보드 제품군

개요

FANUC A20B-8100-0669는 FANUC의 A20B-8100 시리즈에 속하는 메인 CPU 인쇄 회로 기판입니다. 이 시리즈는 FANUC의 i-시리즈 CNC 컨트롤러 세대의 중심에 있는 LCD 장착 마스터 보드 제품군입니다.이 보드는 FANUC의 16i-B, 18i-B, 21i-B CNC 컨트롤러 제품군의 중앙 하드웨어 플랫폼 역할을 하며, 2000년대부터 2010년대까지 FANUC의 중급 및 고성능 CNC 제품을 정의한 제품 세대입니다.이 세대의 모든 i-시리즈 CNC 컨트롤러는 이러한 메인 보드 중 하나를 기반으로 구축됩니다.

이 보드는 플러그인 CPU 모듈, FROM/SRAM 메모리 모듈, 축 제어 카드 및 디스플레이/통신 회로를 호스팅합니다. LCD 패널에 물리적으로 연결되어 통합 LCD 장착 어셈블리를 형성합니다. 즉, 컨트롤러의 전자 장치와 디스플레이가 하나의 자체 포함 장치입니다.

A20B-8100 메인 보드 제품군은 다양한 부품 번호를 통해 여러 CNC 변형을 포괄합니다. 시리즈의 각 번호는 정의된 PMC 기능, 이더넷 옵션 및 축 구성 세트를 갖춘 특정 CNC 모델에 해당합니다.

A20B-8100-0669는 이 제품군에 속하며 i-시리즈 B-세대 보드 전반에 걸쳐 공유되는 동일한 물리적 아키텍처와 플러그인 모듈 시스템을 사용하여 지정된 CNC 구성을 지원합니다.

주요 사양

매개변수

값

B-세대 메인 보드는 공통의 물리적 아키텍처를 공유하며, 각 변형은 CNC 소프트웨어 기능에 적합한 하드웨어 구성을 갖습니다.

메인 보드는 전체 컨트롤러 어셈블리의 앵커입니다. 다음을 제공합니다:

FSSB 서보 버스 통신.

모든 서보 증폭기는 COP 커넥터의 FSSB 광섬유 케이블을 통해 메인 보드에 연결됩니다.

FSSB 링크는 이전 FANUC 세대의 아날로그 및 펄스 열 서보 인터페이스를 대체하여 실시간으로 위치 명령 및 피드백 데이터를 전송합니다.직렬 스핀들 인터페이스.

스핀들 증폭기는 JA7A 직렬 스핀들 포트를 통해 연결됩니다. 리지드 탭 동기화, Cs 축 제어 및 스핀들 방향 지정은 모두 이 링크에 의존합니다.

기계 I/O를 위한 I/O 링크. 분산된 기계 I/O (리미트 스위치, 솔레노이드, 도어 인터록, 공구 교환 신호)는 JD51A에서 종료되는 I/O 링크 버스를 통해 연결됩니다.

플러그인 모듈 슬롯. FROM/SRAM 모듈, CPU 프로세서 모듈 및 축 제어 카드는 모두 메인 보드에 직접 설치됩니다.

이들은 유지 보수 중에 개별 장치로 교체 가능합니다.전원 공급 장치 연결.

A20B-8100-0720 전원 공급 장치 모듈은 메인 보드에 직접 플러그인되며 전체 컨트롤러에 필요한 조정된 전압을 제공합니다.

메인 보드 교체 시 고려 사항A20B-8100-0669를 올바르게 교체하려면 i-시리즈 메인 보드 교체에 대한 FANUC의 확립된 절차를 따라야 합니다. 단계를 건너뛰면 데이터 손실 또는 컨트롤러가 시작되지 않을 위험이 있습니다.

먼저 SRAM 백업.

메인 보드의 SRAM 모듈에는 기계 매개변수, PMC 래더 데이터, 공구 오프셋, 작업 좌표 및 저장된 부품 프로그램이 포함됩니다.

보드를 만지기 전에 항상 전체 SRAM 백업을 실행하십시오. FANUC 메모리 카드, PC 카드 또는 PC로의 RS-232C 전송으로 백업하십시오. 진행하기 전에 백업이 완료되었고 읽을 수 있는지 확인하십시오.모듈 전송.

FROM/SRAM 모듈, CPU 프로세서 카드 및 축 제어 카드는 원래 보드에서 교체 보드로 전송됩니다.

이 모듈에는 기계별 소프트웨어가 포함되어 있으며 소프트웨어 호환성을 완전히 확인하지 않고 다른 기계의 모듈과 교환해서는 안 됩니다.설치 후 확인.

재조립 및 SRAM 복원 후 매개변수 확인 화면으로 부팅하고 모든 매개변수 페이지가 있는지 확인하십시오. PMC 래더 상태를 확인하십시오. 각 축을 조그하고 서보 준비 상태를 확인하십시오. 기계를 생산에 투입하기 전에 JOG 모드에서 스핀들을 테스트하십시오.

자주 묻는 질문Q1: 메인 보드를 교체한 후 컨트롤러에 전원이 들어오지 않고 다시 시작되지 않습니다. 디스플레이가 계속 검게 나옵니다. 가장 가능성 있는 원인은 무엇입니까?

메인 보드 교체 직후 검게 나오는 디스플레이는 FROM/SRAM 모듈이 제대로 장착되지 않았기 때문일 수 있습니다.

모듈은 부트 ROM이 가장 먼저 찾는 것입니다. 모듈을 찾을 수 없거나 잘못 읽으면 부트 시퀀스가 진행되지 않고 디스플레이가 계속 어둡게 유지됩니다.

전원을 끄고 FROM/SRAM 모듈을 단단히 다시 장착하고 다시 시도하십시오. 또한 A20B-8100-0720 전원 공급 장치 모듈이 완전히 장착되었고 상태 LED가 녹색인지 확인하십시오.

Q2: A20B-8100-0669를 설치한 후 모든 서보 축에 알람 401 (VRDY off)이 표시됩니다. 서보 증폭기에는 전원이 공급되는 것으로 보입니다. 무엇을 확인해야 합니까?

메인 보드 교체 직후의 알람 401은 거의 항상 FSSB 광섬유 연결이 방해되었기 때문입니다.

보드를 취급하는 동안 메인 보드의 COP10A 커넥터(들)의 광섬유가 약간 느슨해졌을 수 있습니다.

각 광섬유 끝을 확인하십시오. 완전히 삽입되고 고정되어야 합니다. 눈에 보이는 오염이 있는 경우 마른 보풀 없는 면봉으로 광섬유 끝면을 청소하십시오. 다시 연결하고 전원을 껐다 켜십시오.

Q3: 16i-B 또는 18i-B 호환 기계에서 가져온 SRAM 백업을 A20B-8100-0669의 호스트 컨트롤러로 전송할 수 있습니까?

아니요. SRAM 데이터는 기계별입니다. 매개변수 세트, PMC 래더 및 저장된 프로그램은 원래 기계의 정확한 CNC 모델, 소프트웨어 버전 및 기계 구성에 연결됩니다. 다른 CNC 변형의 SRAM은 시스템 알람을 유발하거나 기계 동작을 잘못하게 합니다.

교체 보드가 설치될 동일한 기계에서 가져온 SRAM 백업만 복원하십시오.

Q4: A20B-8100-0669 메인 보드를 구성 요소 수준에서 수리할 수 있습니까?

주변 회로 (개별 구성 요소, 커넥터, 전압 조정기, 클럭 회로)는 구성 요소 수준 수리가 가능하지만, 보드의 메인 프로세서 또는 ASIC 장치에는 실용적이지 않습니다. 대부분의 전문 FANUC 수리 시설은 라이브 컨트롤러 시스템에서 보드를 테스트하고 수리할 수 없는 장치에 결함이 있는 경우 보드를 단위로 교체합니다.

구성 요소 수리는 결함이 있는 구성 요소가 식별 가능한 개별 부품 또는 커넥터이고 ASIC이 아닌 경우에만 비용 효율적입니다.

Q5: 기계의 원래 부품 번호를 모르는 경우 올바른 교체 메인 보드를 어떻게 식별합니까?

기존 메인 보드의 부품 번호는 보드의 식별 레이블 (일반적으로 PCB 가장자리에 있는 흰색 또는 은색 스티커)에 인쇄되어 있습니다. 보드를 제거하기 전에 이 레이블을 사진으로 찍으십시오.

레이블이 손상된 경우 기계의 시스템 장치 도면 번호 (A02B-로 시작)를 FANUC의 하드웨어 구성 문서와 교차 참조하여 해당 컨트롤러 시스템에 대한 올바른 메인 보드 부품 번호를 식별할 수 있습니다.
