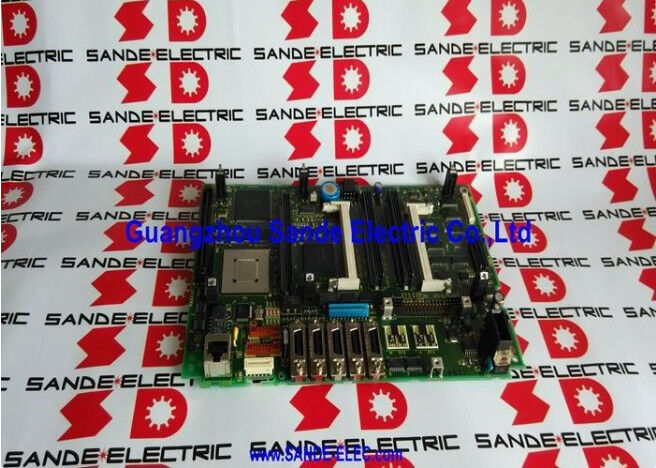

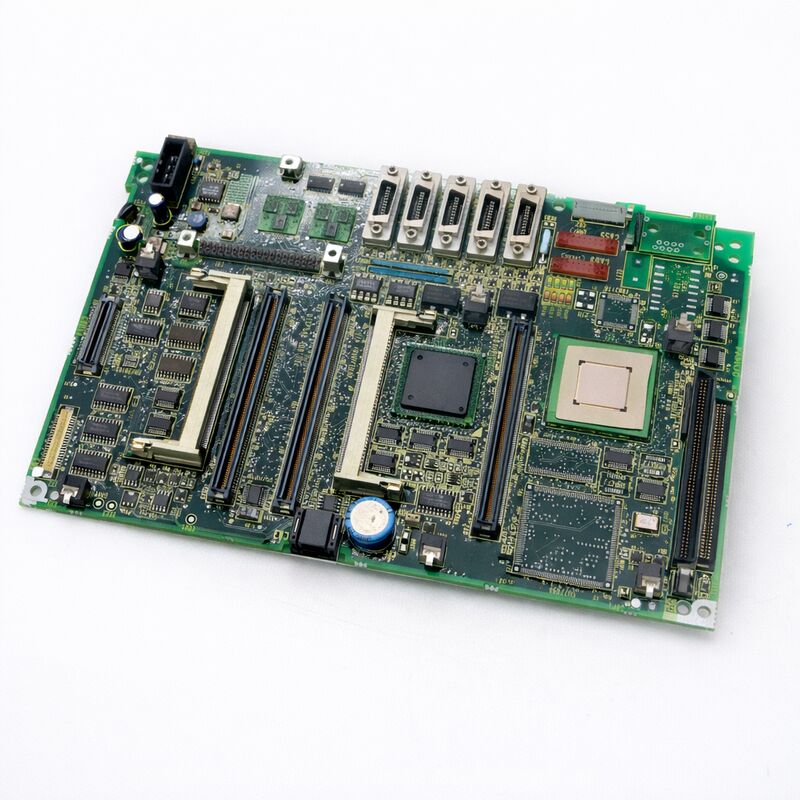

A20B-8100-0662 Fanuc PCB 보드 A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662∙ 시리즈 21i-B 제어 메인 CPU PCB PMC-SA1, 이더넷 없이, A20B-8100 시리즈, LCD 장착, 21i-MB / 21i-TB, 일본 출처

부문 번호:A20B-8100-0662

제조사:FANUC (일본)

제품 카테고리PCB (주 CPU 보드) (CNC 제어 메인 보드)

시리즈:A20B-8100 FANUC 16i-B / 18i-B / 21i-B 본판 제품군

전반적인 설명

의FANUC A20B-8100-0662PMC-SA1로 구성된 FANUC 시리즈 21i-B CNC 컨트롤러의 주 CPU 보드이며, 이더넷이 내장되지 않습니다.

이 구성에 대한 21i-B 시스템의 특징 세트를 정의하는 특정 메인보드 변형입니다.비용 효율적인 CNC 컨트롤러, 톱니 (21i-TB) 및 가공 센터 (21i-MB) 응용 프로그램을 적용하여 중간 범위의 기계 도구 복잡성에 적합합니다..

A20B-8100-066x 메인 보드 가족 내에서 각 부품 번호는 CNC 시리즈 지정 및 탑재 기능 구성의 특정 조합에 해당합니다. -0662는 기본 21i-B 보드입니다.:PMC-SA1, 이더넷 없이

PMC-SA1 지명은 PMC (프로그램 가능한 기계 컨트롤러) 사양을 가리킨다.SB7 변종의 고급 프로그래밍 기능 없이 전형적인 기계 사다리 논리를 처리합니다..

임베디드 이더넷의 부재는 다른 결정적인 특징입니다. 공장 네트워크 연결을 필요로 하는 기계는 외부 이더넷 옵션 보드를 추가해야합니다.RS-232C 또는 PCMCIA를 통해서만 통신하는 기계는 이 보드를 표준으로 작동합니다..

21i-B 시리즈는 FANUC의 일반용 생산 기계 도구의 주류 CNC입니다. 더 높은 16i-B 및 18i-B와 동일한 FSSB 디지털 서보 아키텍처와 일련 스핀드 인터페이스를 제공합니다.전형적인 2~4축 기계 도구에 적합한 축 수와 PMC 사양 내에서.

주요 사양

16i-B / 18i-B / 21i-B 세대의 21i-B

A20B-8100-066x 가족은 두 번째 세대 i 시리즈 전체를 3 개의 CNC 지명으로 커버합니다.

21i-B는 이 세대의 축과 기능 계층에서 낮은 위치를 차지합니다. 16i-B와 18i-B는 더 많은 제어 축과 더 다양한 고급 가공 기능을 지원합니다.

21i-B는 2 ~ 4 축과 표준 사이클 기능이 모든 가공 요구 사항을 충족하는 기계 도구에 맞습니다.수직 가공 센터, 그리고 세계 생산에서 굴착 기계.

눈에 띄는 하드웨어 차이점은 CPU 모듈이다. 21i-B는 16i-B와 18i-B에 비해 낮은 사양의 CPU 프로세서를 사용합니다.

21i-B의 처리 요구 사항은 상대적으로 낮습니다.더 적은 동시 처리 수요가 있기 때문에 CPU 사양을 줄이는 것이 적절하고 실제 기계 성능을 제한하지 않습니다..

PMC-SA1 실제 의미

PMC (프로그램 가능한 기계 컨트롤러) 는 FANUC CNC의 내장 PLC입니다. 그것은 모든 기계 I / O를 처리하는 기계 제작자의 사다리 논리를 실행합니다. 제한 스위치, 문 잠금, 냉각 액체,도구 교환기, 팔레트 시스템, 그리고 직접적인 서보와 스핀들 제어 이외의 모든 것.

PMC-SA1는 21i-B 세대의 입시 수준의 PMC 사양입니다.

프로그램 단계:SA1는 표준 2축 톱니 또는 3축 가공 센터 PMC 요구 사항에 충분한 정의된 계단 계단 수를 지원합니다.

계단 기호:SA1는 일반적인 기계 도구 사다리 논리에서 사용되는 릴레 접촉, 코일, 타이머, 카운터 및 비교 기능의 표준 세트를 제공합니다.

실행 속도:SA1는 정상 기계 I/O 반응에 필요한 속도로 실행되며, 스핀들, 냉각액, 문 및 도구 기능에 적합하며 응답 시간은 수십 밀리 초입니다.

복잡한 도구 교환기, 멀티 팔레트 시스템 또는 광범위한 사용자 매크로 인터페이스가 있는 기계의 경우PMC-SB7 ( -0663 및 -0665 보드에서 사용할 수 있습니다) 는 더 많은 프로그램 단계와 확장 된 기능을 제공합니다..

-0662의 SA1은 표준 기계 도구 응용 프로그램의 대부분을 제한없이 제공합니다.

FAQ

Q1: 21i-B 기계는 -0662 보드 (PMC-SA1, 이더넷이 없습니다.) 를 가지고 있습니다. -0664 (PMC-SA1, 이더넷과 함께) 로 대체 할 수 있습니까?

물리적 및 전기적으로, -0664는 -0662를 대체할 수 있다. PMC 사양은 동일하다 (SA1), 따라서 기존 PMC 사다리는 변경 없이 전송된다.

유일한 차이점은 -0664이 임베디드 이더넷 기능을 추가하고 -0662가 부족하다는 것입니다. 이더넷 포트가 연결되지 않으면 사용하지 않습니다.

교체 보드의 모듈에 있는 FROM 소프트웨어 에디션이 교체하기 전에 특정 기계 구성과 호환되는지 확인합니다.

Q2: 교체 A20B-8100-0662를 설치 한 후 21i-B는 PMC 알람 ER01 (프로그램이 발견되지 않았습니다.) 를 보여줍니다. 이 원인이 무엇입니까?

PMC 경보 ER01는 PMC 사다리 프로그램이 SRAM에 존재하지 않는다는 것을 나타냅니다.

SRAM 백업은 교체 후 복원되지 않았거나 SRAM 모듈은 원래 보드에서 이전되지 않았거나 복원 프로세스가 완료되지 않았습니다.원래 보드에서 SRAM 모듈이 새로운 보드에 설치되어 있는지 확인.

그런 다음 백업 매체에서 SRAM 백업을 복원합니다. 백업이 존재하지 않으면 PMC 사다리를 기계 제작자의 원래 프로그램 파일에서 다시 로드해야합니다.

Q3: 21i-B 기계는 이더넷이 필요하지 않습니다. -0664 보드가 대체로 사용된다면 사용되지 않는 이더넷이 문제를 일으키나요?

아니, -0664에 탑재된 이더넷 포트는 케이블이 연결되지 않고 이더넷 매개 변수가 설정되지 않으면 비활성화됩니다.

시스템 리소스를 소비하거나 CNC 성능에 영향을 미치지 않습니다.

대체는 이더넷을 사용하지 않는 기계에 대해 기능적으로 투명합니다.

Q4: 4축 가공 센터에 A20B-8100-0662에 필요한 축 제어 카드는 무엇입니까?

A20B-3300-0032 (4축 서보 제어 카드, 90B0 시리즈 서보 소프트웨어) 는 4축 21i-B 구성에 적합한 카드입니다.

A20B-3300-0033는 2축 구성을 처리합니다.항상 교체 주문하기 전에 원래 기계에 설치 된 축 카드 확인 ∆ 축 카드는 주요 보드를 교체 할 때 다른 모듈과 함께 전송.

Q5: A20B-8100-0662의 DRAM 모듈은 16i-B 또는 18i-B 메인 보드와 동일합니까?

21i-B는 16i-B와 18i-B에서 사용되는 것과 다른 DRAM 모듈을 사용합니다. 21i-B (이더넷 없이) 는 A20B-3300-0291 (16MB DRAM) 또는 A20B-3300-0290 (32MB DRAM) 를 사용합니다.

16i-B와 18i-B는 A20B-3300-0310 (16MB) 또는 A20B-3300-0311 (32MB) 를 사용합니다.

16i/18i DRAM 모듈을 21i-B 메인 보드에 장착하면 부팅 실패가 발생합니다. 특정 CNC 지정에 대한 올바른 모듈을 항상 확인하십시오.
