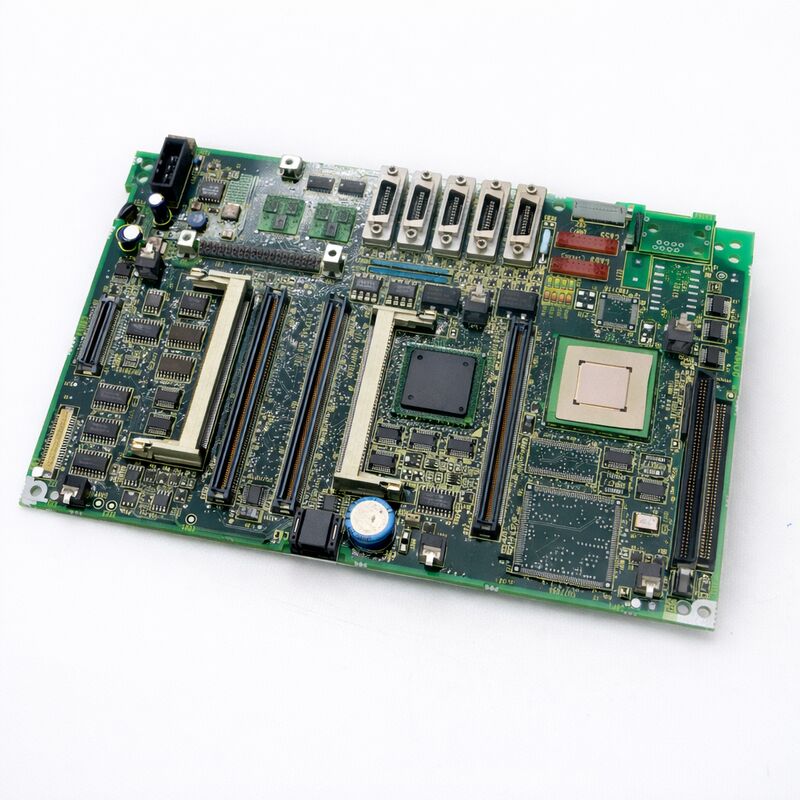

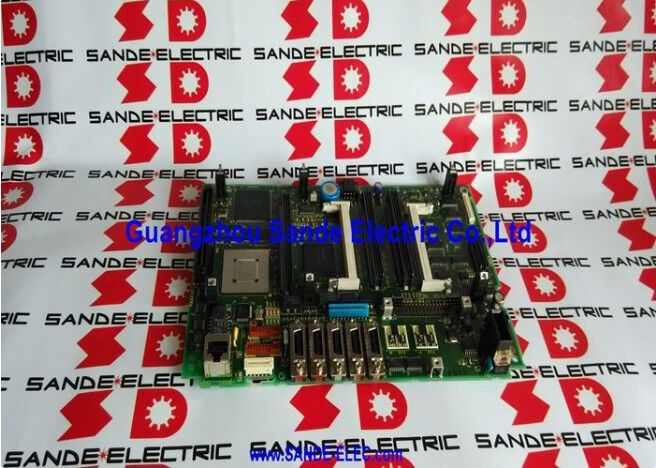

A20B-8100-0661 Fanuc PCB 보드 A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661∙ 시리즈 18i-B 제어 주 CPU PCB 18i-MB / 18i-TB CNC 컨트롤러, A20B-8100 시리즈, LCD 장착, 일본 원산

부문 번호:A20B-8100-0661

제조사:FANUC (일본)

제품 카테고리PCB (주 CPU 보드) (CNC 제어 메인 보드)

시리즈:A20B-8100 FANUC 16i-B / 18i-B / 21i-B 본판 제품군

전반적인 설명

의FANUC A20B-8100-0661FANUC 시리즈 18i-B CNC 컨트롤러의 주 CPU 보드입니다. 기계가 18i-MB (작업 센터), 18i-TB (터너), 또는 다른 18i-B 변종이든,이것은 제어 시스템의 중심에 있는 보드입니다. 18i-B 컨트롤러에서 가장 중요한 단 하나의 하드웨어 구성요소입니다..

18i-B는 FANUC의 제2세대 i 시리즈 계층의 중간에 위치하고 있습니다.

21i-B보다 더 많은 축 용량과 고급 가공 기능을 제공하며 동일한 핵심 아키텍처를 공유합니다.16i-B/18i-B/21i-B 세대의 전체로 모듈형 플러그인 보드 디자인.

이 위치로 인해 18i-B는 복잡한 턴 (특히 멀티 타워 및 서브 스핀드 기계), 5 축 가공 센터,그리고 21i-B의 축 수보다 더 많은 것을 필요로 하지만 16i-B의 완전한 능력을 필요로 하지 않는 다른 고급 기계 도구.

보드는 LCD / MDI 단위의 뒷면에 장착됩니다. 플러그인 모듈은 앞면에 설치됩니다.이 보드를 중심으로 구축 된 기계 시스템은 A02B-0283-Bxxx로 시작하는 제어 단위 지정로 식별됩니다..

이 보드는 18i-B 기계의 광범위한 설치 기반에서 사용되고 있으며 이 CNC 세대의 주요 유지보수 항목으로 남아 있습니다.

주요 사양

18i-B와 16i-B와 21i-B의 차이점

A20B-8100-066x 세대의 세 가지 주요 보드는 세 가지 다른 CNC 지명을 제공합니다. 차이점을 이해하는 것은 유지 보수에 직접적으로 중요합니다.

18iB 대 21iB18i-B는 21i-B보다 더 많은 제어 축과 더 정교한 가공 기능을 지원합니다.

21i-B의 저전력 CPU에 비해 높은 사양의 CPU 모듈 (A20B-3300-03xx) 을 사용합니다.

두 개의 주요 보드는 교환되지 않습니다. 21i-B 보드를 18i-B 기계로 대체하는 것은 지원되지 않습니다.

18iB 대 16iB16i-B는 이 세대의 최고 사양의 보드입니다.

18i-B와 16i-B는 동일한 CPU 모듈 가족 (A20B-3300-03xx) 과 동일한 DRAM 모듈 가족 (A20B-3300-0310/0311) 을 공유합니다.그들의 주요 보드는 각 CNC 소프트웨어에 의해 정의 최대 축 수와 기능 세트에 차이가 있습니다보드 자체는 상호 호환성이 없습니다.

18i-B 제어 시스템 모듈 조립

A20B-8100-0661에는 다음 플러그인 모듈이 있습니다.

CPU 모듈 (A20B-3300-03xx)18i-B 시스템 소프트웨어를 실행하는 펜티엄 클래스 프로세서 카드입니다.

모델 A 세대에서 사용된 486DX 프로세서보다 상당한 성능이 향상되었습니다.복잡한 다축 인터폴레이션 및 고속 가공 기능에 필요한 처리 전력을 제공하는.

FSSB 서보 카드모든 세르보 증폭기와 광섬유 통신을 관리하는 축 제어 모듈

18i-B의 다축 구성을 위해 여러 개의 탑과 하위 스핀드를 가진 톱니,회전 축을 가진 가공 센터 FSSB 카드는 21i-B 서보 카드가 처리 할 수있는 것보다 더 많은 동시 축 통신을 처리합니다..

그래픽 카드LCD 패널을 제어합니다. 일반적으로 18i-B 기계에 장착 된 10.4 인치 및 8.4 인치 컬러 LCD 단위에서 컬러 디스플레이를 지원합니다.

FROM/SRAM 모듈시스템 소프트웨어 및 기계 데이터. SRAM는 배터리 지원 ∙ 백업 배터리는 전력 중단 중 데이터를 보존하기 위해 기능해야합니다.

DRAM 모듈작업 메모리. 18i-B는 16MB (A20B-3300-0310) 또는 32MB (A20B-3300-0311) 구성을 지원합니다.

전원 공급 모듈 (A20B-8100-0720)메인 보드에 직접 장착합니다.

FAQ

Q1: 18i-B 컨트롤러는 완전히 죽었습니다. 디스플레이, 팬, LED 활동이 없습니다. PSU 모듈이 작동하는지 확인되었습니다. 메인 보드가 잘못되었습니까?

작동하는 PSU가 확인되고 생명체의 흔적도 없는 상태에서 본보드는 주요 용의자가 됩니다.

이 결론을 내리기 전에 배터리가 심하게 배열되지 않았으며 LCD 장치의 전원 연결 장치가 안전하지 않은지 확인하십시오.

만약 이것이 확인되고 보드가 여전히 활동을 보이지 않는다면 메인 보드의 주요 전력 관리 회로는 실패했을 것입니다.

보드 교체 또는 부품 수준의 수리가 필요합니다.

Q2: 한 18i-B 기계의 A20B-8100-0661이 다른 18i-B 기계의 A20B-8100-0661을 직접 대체 할 수 있습니까?

메인 보드 유형은 호환된다. 그러나, 보드에서 모듈은 FROM / SRAM, CPU, 서보 카드, DRAM는 기증자 기계에 속한다.

패널과 모듈을 이식한 후, 수신기는 기증자의 매개 변수, PMC 사다리, 그리고 데이터를 가지고 있을 것이고, 자신의 것이 아닙니다.

수신 기계의 데이터는 기계가 다시 작동하기 전에 자신의 SRAM 백업에서 복원되어야 합니다.

항상 메인 보드 교체를 현재 백업이 필요한 데이터-비판 절차로 간주하십시오.

Q3: 18i-B는 모든 시작에서 모든 축에 알람 360 (FSSB: 초기화 오류) 를 표시합니다. 세르보 증폭기가 작동합니다. 무엇을 확인해야합니까?

전력 증폭기를 가진 여러 축에 있는 360 경보는 FSSB 사슬 고장을 나타냅니다.본보드의 FSSB 서보 카드에 COP10A 포트에서 FSSB 섬유 연결을 먼저 확인.

섬유는 깨끗하고 손상되지 않고 완전히 잠겨 있어야합니다. 날카로운 곡선이나 손상을 위해 섬유를 검사하십시오. 또한 FSSB 체인 첫 증폭기의 연결을 확인하십시오.

양쪽이 확인되고 알람이 계속되면 주보드에있는 FSSB 서보 카드가 고장 났을 수 있습니다. 그것은 주보드에서 독립적으로 교체 될 수 있습니다.

Q4: 예비 배터리는 교체 보드가 설치되었을 때 죽은 것으로 발견되었습니다. SRAM 데이터는 이미 손실되었습니까?

SRAM 데이터는 기능성 배터리가 없는 상태에서 전원이 꺼질 때 손실됩니다.SRAM 데이터는 교체 작업이 시작되기 전에 이미 손실되었을 수 있습니다..

이 때문에 i 시리즈 CNC에 대한 유지 보수 작업 전에 항상 외부 매체로 SRAM 백업을 수행해야합니다. 배터리가 잘 보이는지 여부에 관계없이. 데이터가 손실되면,기계 제조업체의 원본 파라미터 시트와 프로그램 파일에서 다시 입력해야 합니다..

Q5: A20B-8100-0661을 교체하고 모든 데이터를 복원 한 후 스핀드는 작동하지 않으며 경보 SP9001을 표시합니다. 무엇을 조사해야합니까?

SP9001는 18i-B가 스핀드 증폭기에서 유효한 통신을 수신하지 않는 일련 스핀드 통신 알람입니다.이것은 주로 주 보드와 SPM 증폭기 사이의 느슨하거나 단절 된 JA7A 케이블의 결과입니다..

양쪽 끝에서 JA7A 커넥터를 확인합니다. 연결이 안전하다면 스핀드 매개 변수, 특히 일련 스핀드 구성 매개 변수, 올바르게 복원되었는지 확인합니다.

복원 후 잘못된 스핀드 매개 변수는 좋은 물리적 연결에도 불구하고 이 경보를 일으킬 수 있습니다.
