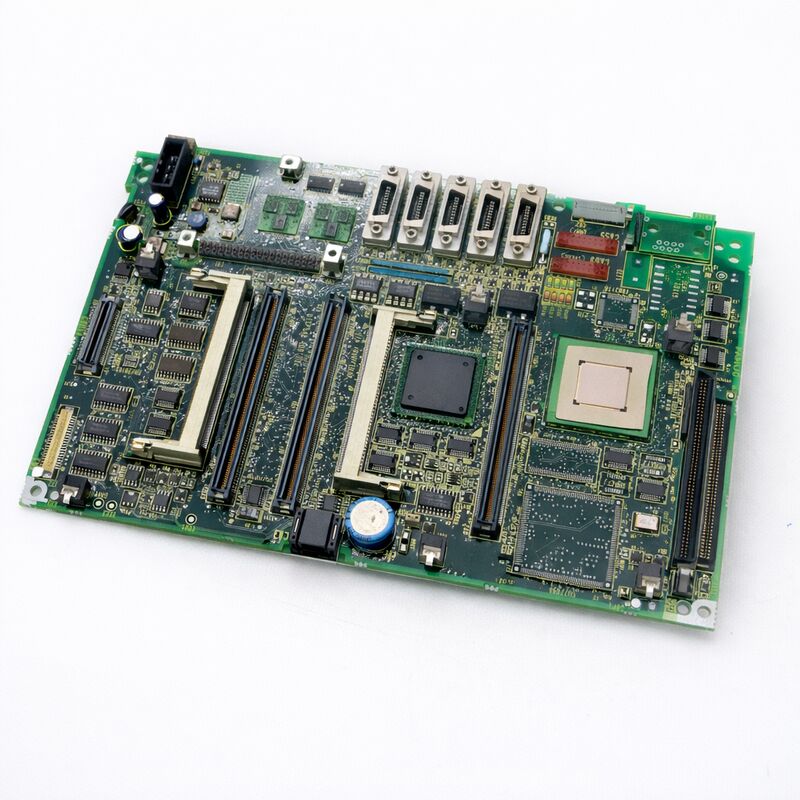

A20B-8100-0620 Fanuc PCB 보드 A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | LCD 제어 PCB — CNC 오퍼레이터 패널 디스플레이 제어 보드, A20B-8100 시리즈, 일본산

부품 번호: A20B-8100-0620

제조사: FANUC Corporation (일본)

제품 카테고리: PCB — LCD 제어 보드 (오퍼레이터 패널 디스플레이 회로)

시리즈: A20B-8100

개요

FANUC A20B-8100-0620은 FANUC의 A20B-8100 시리즈에 속하는 LCD 제어 인쇄 회로 기판입니다.이 보드는 CNC 오퍼레이터 패널 어셈블리 내에 위치하며 LCD 장치의 디스플레이 제어 회로를 담당합니다. 즉, CNC의 비디오 출력 신호를 LCD 패널이 안정적이고 정확한 이미지를 생성하는 데 필요한 올바른 구동 신호로 변환하는 역할을 합니다.오퍼레이터 패널은 기계공과 공작 기계가 만나는 지점입니다. CNC가 전달해야 하는 모든 것(축 위치, 스핀들 속도, 프로그램 상태, 경고 메시지, 파라미터 값 등)은 디스플레이를 통해 전달됩니다. LCD 제어 보드가 고장 나면 이러한 시각적 연결이 완전히 끊어집니다.

CNC는 내부적으로 계속 실행되지만, 작업자는 모든 피드백을 잃게 됩니다. 작동 중인 기계에서는 생산 중단으로 이어지며, 설정 중인 기계에서는 의미 있는 작업을 불가능하게 만듭니다.

A20B-8100-0620은 FANUC의 A20B-8100 시리즈에 속하며, i-시리즈 및 관련 CNC 세대를 위한 메인 보드, 옵션 보드, 오퍼레이터 패널 전자 장치를 포함하는 광범위한 제어 PCB 제품군입니다. 이 제품군 내에서 LCD 제어 보드는 CNC의 그래픽 출력과 물리적 디스플레이 패널 사이의 인터페이스 계층입니다. 즉, 메인 CNC 마더보드 자체는 아니지만, 오퍼레이터 패널 하우징 내에 있는 디스플레이 신호 체인을 관리하는 전용 보드입니다.

주요 사양

매개변수

값

이러한 신호는 LCD 제어 보드로 전송되며, 이 보드는 여러 가지 중요한 작업을 수행합니다:

신호 변환 및 타이밍.

LCD 패널은 정확한 타이밍을 가진 특정 디지털 구동 신호를 필요로 합니다.

제어 보드는 수신된 비디오 신호 형식을 LCD 패널의 드라이버 IC가 필요로 하는 수평 및 수직 타이밍 및 픽셀 데이터 형식으로 변환합니다.백라이트 구동 제어.

LCD 패널은 액정층을 뒤에서 비추기 위한 백라이트를 필요로 합니다.

이전 FANUC 패널은 인버터 스테이지에서 구동되는 CCFL(냉음극 형광 램프) 백라이트를 사용했으며, 이후 패널은 LED 백라이트를 사용합니다.LCD 제어 보드에는 밝기를 조절하고 백라이트 활성화/비활성화를 제어하는 백라이트 구동 회로가 포함되어 있거나 인터페이스됩니다.

디스플레이 전원 관리.

제어 보드는 디스플레이 패널 자체의 전원 시퀀싱을 관리합니다. 신호 입력에 대한 패널 전원 적용 시점을 제어하여 전원 켜기 과도 현상으로 인한 LCD 패널 손상을 방지합니다.

신호 무결성. 서보 드라이브 스위칭, 냉각수 펌프 순환, 모터 시동 등이 있는 공작 기계의 산업 환경에서는 전기적 노이즈가 지속적인 문제입니다.

LCD 제어 보드는 필터링 및 버퍼링을 통해 신호 무결성을 유지하여 전기적으로 노이즈가 많은 주변 환경에도 불구하고 디스플레이 이미지를 안정적으로 유지합니다.LCD 제어 보드 고장 증상

LCD 제어 보드 문제는 일반적으로 시각적으로 명확하지만 점진적일 수 있습니다:

전원이 공급되고 백라이트가 보이지 않는 완전한 검은 화면은 보드 또는 백라이트 공급 장치의 문제일 수 있습니다. 보드를 교체하기 전에 CNC가 다른 측면에서 정상적으로 작동하는지 확인하십시오(RS-232C를 통해 확인하거나 정상 작동 소리를 들어보십시오).

이미지가 표시되지만 흐릿하거나 색상이 잘못된 경우 디스플레이 신호 체인은 작동하지만 보드의 명암 또는 색상 제어 회로가 부분적으로 고장났음을 시사합니다.

간헐적으로 깜박이다가 안정되는 디스플레이는 제어 보드의 부품 고장을 나타내는 경우가 많습니다. 종종 노후된 커패시터 또는 불안정한 백라이트 공급 장치와 관련이 있습니다.CNC는 계속 실행되지만 화면이 멈추는 경우(기계가 입력에 계속 응답하는 것으로 확인됨) 메인 보드 고장이 아닌 디스플레이 제어 보드 고장을 나타냅니다.

자주 묻는 질문Q1: 디스플레이가 완전히 검은색이지만 CNC는 작동하는 것 같습니다. LCD 제어 보드가 고장임을 어떻게 확인할 수 있습니까?

먼저 검은 화면에도 불구하고 CNC가 작동하는지 확인하십시오. RS-232C 연결을 시도하거나 기계가 MDI 입력을 소리로 수락하는지 관찰하십시오.CNC가 정상적으로 작동하는 경우, 고장은 메인 보드가 아닌 디스플레이 체인에 있습니다. 커넥터를 통해 DC 전원이 LCD 제어 보드에 도달하는지 측정하십시오. 전원이 공급되지만 화면이 계속 검은색이면 보드 자체 또는 백라이트 공급 장치를 다음으로 확인해야 합니다. 알려진 양품의 예비 보드를 임시로 교체하면 A20B-8100-0620을 확인하거나 배제할 수 있습니다.

Q2: A20B-8100-0620 제어 보드와 별도로 LCD 패널을 교체할 수 있습니까?LCD 패널과 제어 보드는 FANUC 오퍼레이터 패널 어셈블리에서 밀접하게 일치하는 부품입니다.

FANUC는 예비 부품 프로그램을 통해 일치하는 쌍으로 판매합니다. 현장 서비스에서는 호환성을 일치시키는 데 확신이 없는 한 제어 보드와 패널을 함께 교체하는 것이 일반적으로 권장됩니다.

LCD 패널만 물리적으로 고장(화면 균열, 데드 픽셀) 나고 제어 보드가 정상으로 테스트되는 경우, 동일한 오퍼레이터 패널 어셈블리 세대의 일치하는 교체 패널이 필요합니다.

Q3: A20B-8100-0620을 교체한 후 이미지가 표시되지만 색상이나 명암이 잘못되었습니다. 무엇을 조정해야 합니까?

일부 FANUC LCD 제어 보드에는 보드의 트리머 포트 또는 CNC 파라미터 설정을 통해 접근할 수 있는 밝기 및 명암 조절 기능이 있습니다. 보드 교체 후 디스플레이 밝기에 대한 관련 CNC 파라미터가 올바르게 설정되었는지 확인하십시오. 파라미터 확인 후에도 이미지가 잘못된 경우, 교체 보드에 FANUC의 디스플레이 조정 절차를 사용하여 초기 구성이 필요할 수 있습니다. 또한 교체 보드의 개정판이 설치된 특정 LCD 패널과 호환되는지 확인하십시오.

Q4: 디스플레이는 차가울 때는 작동하지만 기계가 30분 동안 작동한 후에는 실패합니다. 이것이 LCD 제어 보드 고장의 증상입니까?

열 고장은 제어 보드의 노후된 전해 커패시터의 전형적인 증상입니다. 상온에서 허용 가능한 것으로 테스트된 커패시터도 작동 온도에서는 실패할 수 있습니다. 이 증상은 밀집된 보드의 고장난 커패시터를 전문 장비 없이 분리하기 어렵기 때문에 수리보다는 교체가 필요한 제어 보드를 강력하게 나타냅니다. 보드 교체가 실용적인 해결책입니다.

Q5: A20B-8100-0620을 교체하기 전에 SRAM 데이터 백업이 필요합니까?

아니요. LCD 제어 보드는 순수한 디스플레이 회로입니다. 기계 파라미터, 프로그램 또는 구성 데이터는 저장하지 않습니다. SRAM 데이터는 CNC의 메인 보드 메모리 모듈에 저장됩니다. A20B-8100-0620을 교체해도 데이터 손실 위험은 없습니다. 단순히 전원을 끄고, 보드를 교체하고, 모든 케이블을 조심스럽게 다시 연결한 다음, 정상적으로 전원을 켜면 됩니다.
