| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8100-0271 |

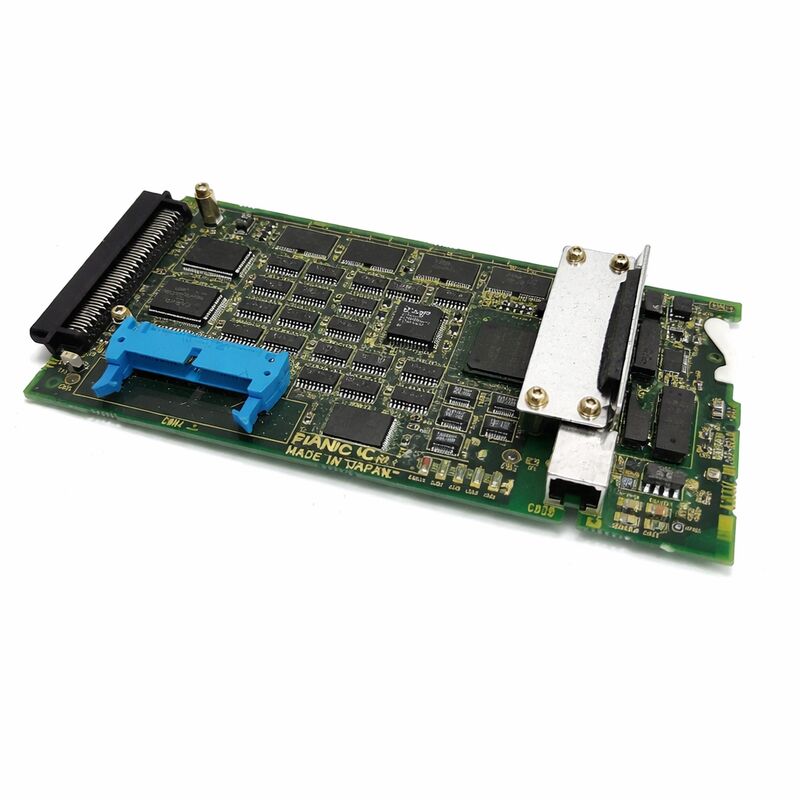

A20B-8100-0271은 FANUC의 i-시리즈 CNC 컨트롤러용 데이터 서버 옵션 PCB입니다. 컨트롤러 메인 보드 라이저의 옵션 슬롯에 설치되며, ATA 플래시 카드에 로컬 고용량 NC 프로그램 저장과 DNC 프로그램 관리를 위한 공장 LAN 연결이라는 두 가지 기능을 동시에 추가합니다.
이 보드가 없으면 i-시리즈 CNC는 메인 FROM/SRAM 메모리에 NC 프로그램을 저장하며, 용량은 킬로바이트에서 수백 킬로바이트로 측정됩니다. 데이터 서버가 설치되면 프로그램은 메가바이트에서 기가바이트로 측정되는 용량의 ATA 플래시 카드에 저장됩니다. 미세 보간 단계, 다중 표면 윤곽 또는 대규모 서브루틴 세트가 포함된 복잡한 부품을 기계에 로컬로 완전히 저장하여 즉시 실행할 준비를 할 수 있습니다.
이더넷 인터페이스는 FANUC의 FTP 호환 데이터 서버 프로토콜을 통해 데이터 서버를 공장 LAN에 연결합니다. DNC 서버, 기계 모니터링 시스템 또는 엔지니어링 워크스테이션은 물리적 미디어 또는 RS-232C 직렬 케이블 연결 없이 네트워크를 통해 프로그램을 업로드하고 다운로드할 수 있습니다. 프로그램은 네트워크에서 스트리밍하는 대신 로컬 플래시 스토리지에서 실행되므로 절단 중 네트워크 중단은 기계 작동에 영향을 미치지 않습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-8100-0271 |
| 호환 CNC | 시리즈 15i, 16i, 18i, 21i, 0i |
| 인터페이스 | 이더넷 |
| 스토리지 | ATA 플래시 카드 (CNH6 커넥터) |
| 시리즈 | A20B-8100 |
| ATA 어댑터 | 일반적으로 포함되지 않음 (리퍼비시) |
| 원산지 | 일본 |
ATA 플래시 카드 어댑터는 보드의 CNH6 커넥터에 연결되며 보드가 설치되기 전에 부착해야 합니다. 보드가 슬롯에 장착된 후에는 액세스할 수 없습니다. 중고 시장의 리퍼비시 제품은 일반적으로 ATA 어댑터 없이 공급됩니다. 포함되지 않은 경우 별도로 구해야 합니다.
ATA 어댑터의 물리적 간섭 요구 사항으로 인해 보드를 특정 옵션 슬롯 위치에 설치할 수 없습니다.
주문 전에 컨트롤러의 사용 가능한 슬롯 위치를 확인하십시오.
일부 16i-B/18i-B 컨트롤러에는 기계 모니터링 및 DNC 프로그램 스트리밍을 위한 FOCAS2/이더넷 통신을 지원하는 메인 보드에 내장 이더넷이 있습니다. 이는 데이터 서버 기능과 동일하지 않습니다. 내장 이더넷만으로는 ATA 카드 로컬 스토리지 또는 데이터 서버 FTP 프로토콜을 제공하지 않습니다. 내장 이더넷이 있는 기계도 대용량 로컬 프로그램 스토리지가 필요하거나 스트리밍 없는 작동이 요구 사항인 경우 A20B-8100-0271의 이점을 누릴 수 있습니다.
데이터 서버 기능은 CNC의 FROM에서 해당 FANUC 옵션 소프트웨어가 활성화되어야 합니다. 옵션이 활성화되지 않으면 보드가 설치되어 있어도 CNC 운영자 인터페이스에 데이터 서버 화면과 기능이 나타나지 않습니다.
Q1: 데이터 서버 기능에 소프트웨어 옵션 활성화가 필요합니까?
예. 데이터 서버 기능은 CNC의 FROM에서 해당 옵션 소프트웨어가 활성화되어야 합니다. 옵션이 활성화되지 않으면 보드가 물리적으로 설치되어 있어도 CNC 운영자 인터페이스에 데이터 서버 화면과 기능이 나타나지 않습니다. 교체 하드웨어를 주문하기 전에 시스템 옵션 상태 화면을 확인하여 데이터 서버 옵션이 있는지 확인하십시오.
Q2: 리퍼비시 보드에 ATA 어댑터가 누락되었습니다. 어디에 연결됩니까?
ATA 플래시 카드 어댑터는 A20B-8100-0271 보드의 CNH6 커넥터에 연결됩니다. 보드를 옵션 슬롯에 설치하기 전에 CNH6에 부착해야 합니다. 보드가 장착되면 어댑터에 접근할 수 없습니다. 올바른 ATA 어댑터를 별도로 구하여 설치 전에 보드에 부착하십시오.
Q3: 보드가 제한된 슬롯 위치에 설치되면 어떻게 됩니까?
ATA 카드 어댑터는 특정 슬롯 위치에서 LCD 어셈블리 또는 인접 보드와 충돌하는 물리적 간섭 요구 사항이 있습니다. 제한된 슬롯에 설치하면 컨트롤러가 제대로 닫히지 않거나 ATA 어댑터가 제대로 장착되지 않습니다. 설치 전에 특정 컨트롤러에 허용되는 슬롯 위치가 있는지 확인하십시오.
Q4: A20B-8100-0271을 시리즈 30i 또는 31i 컨트롤러에 사용할 수 있습니까?
아니요. A20B-8100-0271은 15i/16i/18i/21i/0i i-시리즈 세대용입니다. 30i/31i/32i 시리즈는 다른 하드웨어 아키텍처와 다른 옵션 보드 형식을 사용합니다. 해당 컨트롤러는 이더넷 및 데이터 서버 기능을 위해 A20B-8101 시리즈 옵션 보드를 사용합니다.
Q5: 어떤 ATA 플래시 카드 용량을 사용할 수 있습니까?
설치된 FANUC 데이터 서버 소프트웨어 버전에서 정의한 용량 범위 내의 표준 ATA 플래시 카드. 매우 큰 최신 ATA 카드는 이전 펌웨어의 주소 지정 기능을 초과할 수 있습니다. 지원되는 용량은 일반적으로 소프트웨어 릴리스에 따라 32MB에서 1GB 범위입니다. FANUC 데이터 서버 운영자 설명서에는 각 소프트웨어 버전에 대한 지원 카드 유형 및 용량 제한이 명시되어 있습니다.
