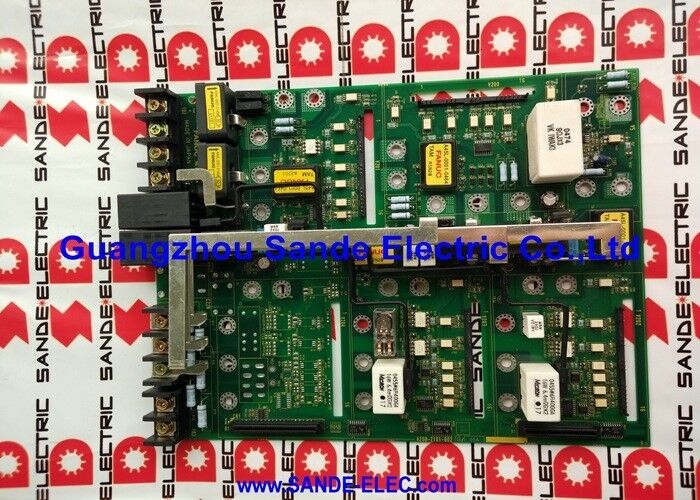

FANUC A20B-8100-0137

21i-A LCD 장착 아키텍처

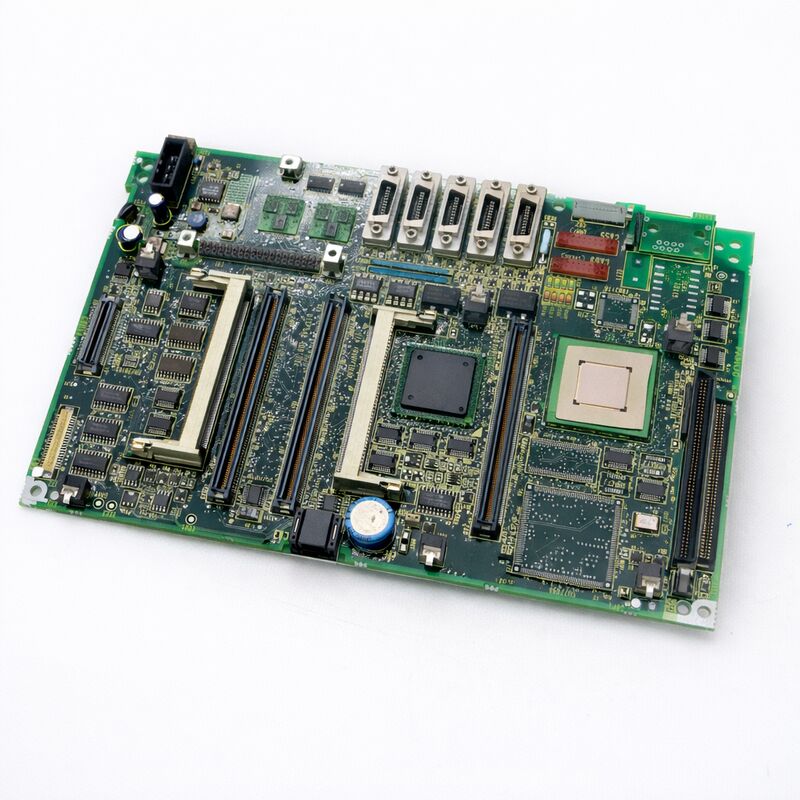

A20B-8100-0137는 LCD 장착 구성의 FANUC 시리즈 21i-A의 주요 PCB입니다. the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designs이 두 가지 구성은 같은 21i-A CNC 플랫폼을 공유하지만 물리적 포장에서 다릅니다.

이 LCD에 장착된 주 PCB는 모든 핵심 21i-A CNC 기능을 처리합니다. CNC 소프트웨어 실행, PMC 사다리 실행, I/O 관리, 운영자 인터페이스 처리,제어 장치의 기능 모듈의 조정주요 PCB가 고장 났을 때 제어 시스템이 완전히 고장납니다.

주요 사양

PMC-SA1 이 보드에 대한 컴팩트 PMC 옵션

이 보드에 내장된 PMC 버전은 PMC-SA1: 5 μs/step 명령 실행 및 최대 5,000 ladder step입니다. 이것은 PMC-SA5 변종과 구별됩니다.더 높은 실행 속도와 더 큰 사다리 용량을 제공하는.

원래 빌드에서 PMC-SA1을 탑재한 21i-A 기계의 경우, A20B-8100-0137는 원래 PMC 구성을 보존하는 유사 대 유사 교체입니다.PMC-SA5를 탑재한 보드로 교체하면 기술적으로 용량이 증가하지만 설치된 기계의 사다리가 SA1 동작에 작성되고 조정된 경우 PMC 환경을 변경합니다., 재검토 없이 SA5를 도입하는 것은 단순한 돌입이 아닙니다.

5,000단계 사다리 제한은 중소형 기계 도구의 전형적인 자동화 논리를 수용합니다. 도구 변경 순서, 안전 융합 논리, 운영자 패널 반응,그리고 기계 모드 관리는 간편한 가공 센터와 톱니 애플리케이션을 위해이 용량 내에서 편안하게 적합합니다..

SA5 또는 독립성 주 PCB와 교환되지 않습니다.

주문하기 전에 3가지 호환성 점검:

1. PMC 버전:A20B-8100-0137 = PMC-SA1. 공급하기 전에 설치된 보드의 PMC 버전을 확인합니다.
2. 설치 방식:LCD 장착 보드는 같은 21i-A 가족 내에서도 독립적인 (별로 랙) 주 PCB와 상호 교환되지 않습니다.
3. CNC 시리즈:이 보드는 21i-A에 특이합니다. 16i-A/18i-A 및 21i-B 세대는 다른 주요 PCB 부품 번호를 사용합니다.

FAQ

Q1: PMC-SA1과 PMC-SA5의 차이점은 무엇입니까?

둘 다 21i-A 주 PCB 가족에 내장된 PMC 버전이다. PMC-SA1 (이 보드) 는 최대 5,000 단계의 사다리 용량으로 5 μs/step 명령 속도를 제공합니다.PMC-SA5는 보다 빠른 명령 실행과 더 큰 사다리 용량을 제공합니다.설치된 기계의 사다리 프로그램이 SA5 환경과 호환되는지 확인하지 않고는 교환할 수 없습니다.

Q2: LCD 장착 된 주 PCB 는 무엇이며 독립판과 어떻게 다릅니다?

LCD 장착 설계에서, CNC 주 PCB는 LCD / 운영자 패널 단위의 뒷면에 통합됩니다.주 PCB는 별도의 제어 래크 캐비닛에 있습니다.. 둘 다 같은 21i-A CNC 플랫폼을 사용하지만 다른 물리적 하드웨어. LCD 장착 및 독립 주 PCB는 물리적으로 교환되지 않습니다.

Q3: A20B-8100-0137을 교체하려면 CNC 데이터 백업이 필요합니까?

네. 모든 CNC 데이터를 백업합니다. 원본 보드를 꺼내기 전에 모든 CNC 데이터, PMC 사다리, 도구 데이터, 프로그램하지만 완전한 백업은 교체 과정에서 데이터 손실에 대한 보호교체판은 공장 기본값으로 도착합니다.

Q4: 주 PCB가 고장 났다고 결론 내리기 전에 무엇을 확인해야합니까?

제어 전원 공급 전압을 확인 하 고 실패 전원 공급은 동일한 증상을 생성 합니다. 모든 커넥터와 메모리 모듈 좌석을 확인 합니다.특정 고장 단계를 식별하기 위해 21i-A 유지 보수 설명서에 대한 부트 스테이지 진단 LED 상태를 확인하십시오.. 디스플레이 초기화 단계에서 정지하고 LED가 진행되지 않는 부팅은 주 PCB 전에 전원 공급 문제를 나타낼 수 있습니다.

Q5: A20B-8100-0137는 21i-B 또는 16i-A와 호환되는가?

A20B-8100-0137는 21i-A LCD 장착 구성에 특이합니다. 21i-B, 16i-A 및 18i-A는 다른 주요 PCB 시리즈를 사용합니다.21i-B는 같은 A20B-8100 가족에서도 다른 보드 번호를 사용합니다.설치된 CNC가 21i-A 시리즈이고 기존의 주 PCB가 A20B-8100-0137임을 확인합니다.
