A20B-8100-0136 Fanuc PCB 보드 A20B81000136 A2OB-8IOO-OI36

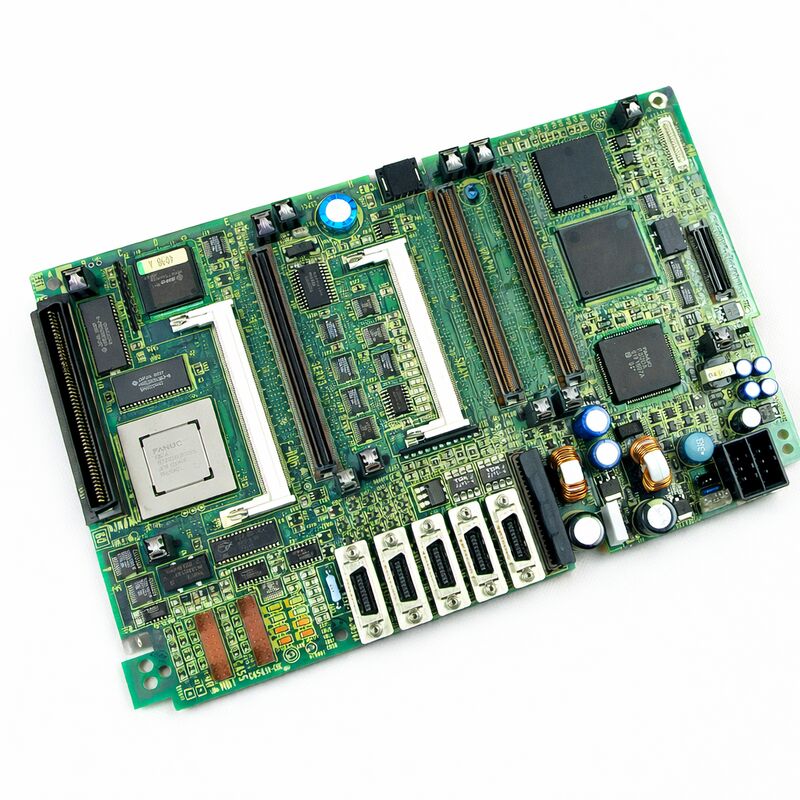

FANUC A20B-8100-0136 PMC-SA5가 장착된 21i-A LCD 장착 메인 PCB

주요 설명

FANUC A20B-8100-0136은 PMC-SA5가 장착된 21i-A LCD 장착 메인 PCB로, 연산자 인터페이스와 메인 보드 구조가 긴밀하게 통합된 제어 어셈블리에 사용됩니다.

공개 제품 목록 및 매뉴얼 발췌본은 해당 식별에 일치하며, 21i 모델 A 제품군에 대한 FANUC 설명서에서도 PMC-SA5 플랫폼을 PMC-SA1에 비해 더 빠른 PMC 옵션으로 설명하고 있으며, 기본 명령어 속도는 0.085 μs/step이고 최대 래더 크기는 16,000 스텝입니다.

실제 유지보수 작업에서 해당 조합은 중요합니다.

이러한 보드는 단순한 디스플레이 측 예비 부품이나 일반적인 마더보드가 아닙니다.

통합 LCD 장착 제어 형식에 속하므로 기술자는 일반적으로 원래 21i-A 하드웨어 구성을 유지하고 주변 제어 설계를 변경하지 않고 의도된 PMC 및 메인 보드 동작을 복원해야 할 때 이를 교체합니다.

파라미터 테이블

사용 사례 참고 사항

원래 21i-A 제어가 기계적 및 전기적으로 서비스 가능한 상태로 유지되는 경우, 정확한 LCD 장착 메인 PCB를 교체하는 것이 개조를 시도하는 것보다 일반적으로 더 깔끔한 솔루션입니다.

기존 제어 형식을 그대로 유지하고 엔지니어링 불확실성을 줄이며, 산업 유지보수 부서에서 장기 수명 CNC 장비를 관리하는 방식에 적합합니다.

FAQ

Q1: A20B-8100-0136은 표준 지원 PCB와 어떻게 다릅니까?
이 모델은 PMC-SA5가 장착된 21i-A LCD 장착 메인 PCB로 식별되므로, 좁은 기능의 추가 카드 역할을 하는 대신 메인 보드 책임과 통합 제어 형식을 결합합니다.

현장 서비스에서 이는 시스템 작동에서 더 중심적인 역할을 하며 일반적인 대체보다는 정확한 교체를 위해 선택됨을 의미합니다.

Q2: 이 보드 설명에서 PMC-SA5가 중요한 이유는 무엇입니까?
PMC-SA5는 FANUC 제품군 내에서 정의된 PMC 시스템이며, 게시된 사양은 동일 제품군 맥락에서 PMC-SA1에 비해 더 빠른 옵션으로 보여줍니다. 이는 래더 성능과 사용 가능한 로직 용량이 기계가 PLC 측 제어 작업, 인터록 및 주변 장치 조정을 어떻게 처리하는지에 영향을 미치기 때문에 중요합니다.

Q3: 어떤 증상이 기술자가 이 보드를 검사하도록 유도할 수 있습니까?
일반적인 트리거에는 시동 오류, 불안정한 제어 동작, LCD 장착 장치 문제, 지속적인 제어 측 경보 또는 케이블 및 전원 상태와 같은 더 간단한 원인이 이미 확인된 후에도 남아 있는 문제 등이 있습니다. 이것은 메인 보드 등급 부품이므로 증상이 단일 디스플레이 오류보다 더 광범위하게 나타날 수 있습니다.

Q4: 이 보드는 직접 호환 부품으로 취급해야 합니까, 아니면 구성 가능한 수리 항목으로 취급해야 합니까?
모델별 교체 부품으로 취급해야 합니다. 이 범주의 보드는 일반적으로 정확한 부품 번호와 의도된 제어 제품군으로 선택됩니다. 왜냐하면 호환성, 내부 역할 및 관련 PMC 유형이 모두 중요하기 때문입니다.

CNC 서비스에서 직접 부품 번호 정확도는 외관만 보는 것보다 더 신뢰할 수 있는 지침입니다.

Q5: 구매자가 다른 제어 보드를 개조하는 대신 원래 보드 모델을 선호하는 이유는 무엇입니까?
원래 모델이 의도된 FANUC 아키텍처를 보존하기 때문입니다. 다른 보드를 개조하면 배선, 시스템 동작 또는 시운전에서 알 수 없는 문제가 발생할 수 있습니다.

생산 사용자에게는 원래 제어 경로를 유지하는 것이 부분적인 재설계보다 일반적으로 더 안전하고 빠르며 예측 가능합니다.
