| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-8001-0641 |

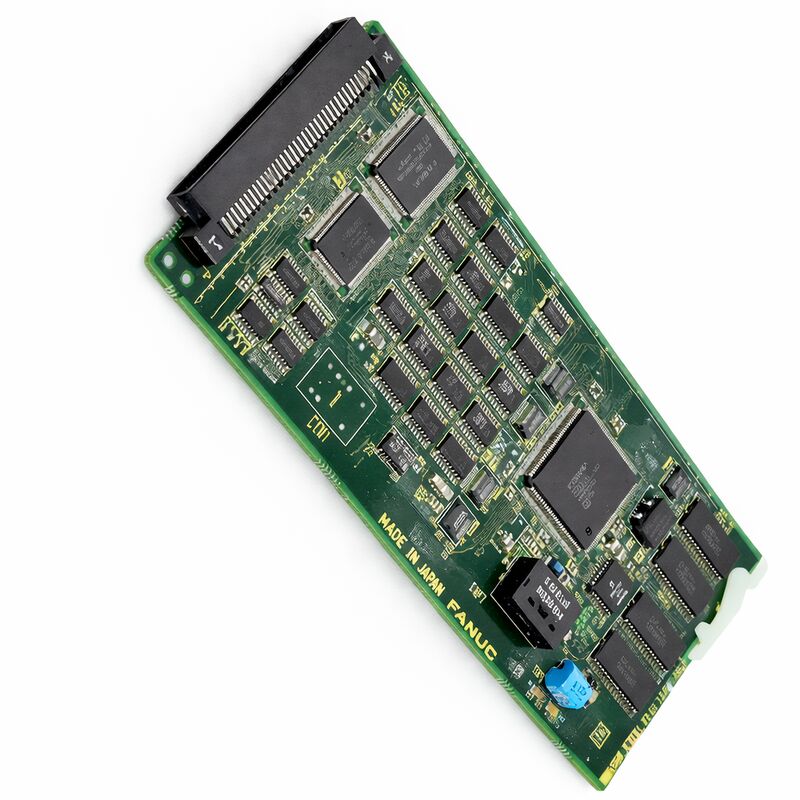

의FANUC A20B-8001-0641의HSSB 인터페이스 PCB그것은 FANUC i-시리즈 제어 장치의 CNC 측면에 사용됩니다.16i, 18i, 21i기본 단위에 장착, 기본 단위COP7고속 일련 버스 연결을 위한 광적 연결 장치
실용적인 기계 환경에서이 보드는 CNC가 표준 저속 일련 연결이 아닌 호환성 개인 컴퓨터에 전용 광 통신 경로가 필요할 때 선택됩니다..
i 시리즈 하드웨어 아키텍처에서, HSSB는 광섬유를 통해 CNC와 PC 사이에 많은 양의 데이터를 전송하는 데 사용되는 고속 일련 버스입니다.
A20B-8001-0641은 축 제어, 스핀드 전력 또는 디스플레이 기능보다는 통신 및 시스템 통합을 위한 보드입니다.
일반적으로 CPU 카드, 축 제어 카드 및 노란색 배경 제어 구조의 메모리 모듈과 같은 핵심 제어 하드웨어와 함께 설치됩니다.
시스템 계획에서 한 가지 실용적인 세부 사항은 HSSB 케이블 길이가 최대100미터이 NC 측면 인터페이스 보드가 특정 호환되는 PC 측면 보드와 결합될 때
이것은 보드를 캐비닛 수준의 통합뿐만 아니라 기계와 PC 사이의 더 긴 거리에서 깨끗한 광 연결이 선호되는 설치에도 유용하게 만듭니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-8001-0641 |
| 브랜드 | FANUC |
| 제품 종류 | 인터페이스 PCB |
| 이사회 기능 | HSSB 인터페이스 |
| 제어 가족 | 16i / 18i / 21i i 시리즈 |
| 연결 매개체 | 광섬유 |
| 광 연결 장치 | COP7 |
| 설치 컨텍스트 | 기본 단위의 CNC 사이드 보드 |
| 전형적 인 역할 | 초고속 CNC-PC 통신 |
의A20B-8001-0641가장 적합합니다PC-CNC 고속 통신FANUC i 시리즈 시스템에서
더 큰 데이터 양을 전송하기 위해 HSSB 연결을 필요로 하는 기계에 적합합니다.또는 원래 제어 아키텍처를 변경하지 않고 기존 CNC-PC 통신 구조를 유지합니다..
그것은 또한후장 지원,16i/18i/21i 컨트롤에서 보드 교체, 그리고노란색 뒷면 시스템 i 시리즈에 대한 서비스 작업원래 HSSB 경로를 복원해야 합니다.
유지보수 측면에서, 이 보드는 CNC 하드웨어가 사용 가능하고 통신 계층이 더 광범위한 제어 변경이 아닌 올바른 인터페이스 보드가 필요할 때 가장 유용합니다.
Q1: A20B-8001-0641의 주요 목적은 무엇입니까?
그 임무는CNC 쪽의 HSSB 인터페이스, FANUC i 시리즈 제어 장치가 광섬유 연결을 통해 호환되는 PC와 대량의 데이터를 교환 할 수 있습니다.
Q2: PC 쪽 HSSB 보드인가요?
아니, 이 모델은NC 측면/CNC 측면 인터페이스 보드HSSB 배열은 광섬유를 통해 연결 된 CNC 측면 보드와 별도의 PC 측면 인터페이스 보드를 사용합니다.
Q3: 일반적으로 어떤 FANUC 제어 장치와 연관되어 있습니까?
이 병은16i, 18i, 21i와 같은 i 시리즈 제어장치, 그리고 일반적인 외부 통신 상자보다는 CNC 기본 장치에 설치됩니다.
Q4: COP7 커넥터가 왜 중요한가?
의COP7HSSB 링크가 사용하는 광 연결점입니다. 보드가 광섬유로 통신하기 때문에,커넥터 상태와 케이블 호환성은 통신 안정성에 직접적으로 중요합니다..
Q5: 이 보드를 교체하기 전에 무엇을 확인해야 합니까?
정확한 부품 번호를 확인하고, 기계가 실제로 HSSB를 사용하고 있는지 확인하고, 광접속과 광섬유 상태를 검사하고, 결합된 PC 측 인터페이스 보드가 호환되는지 확인합니다.
이 보드가 통신 계층에 속하기 때문에 오류 진단에는 CNC 카드뿐만 아니라 전체 HSSB 경로가 포함되어야합니다.
