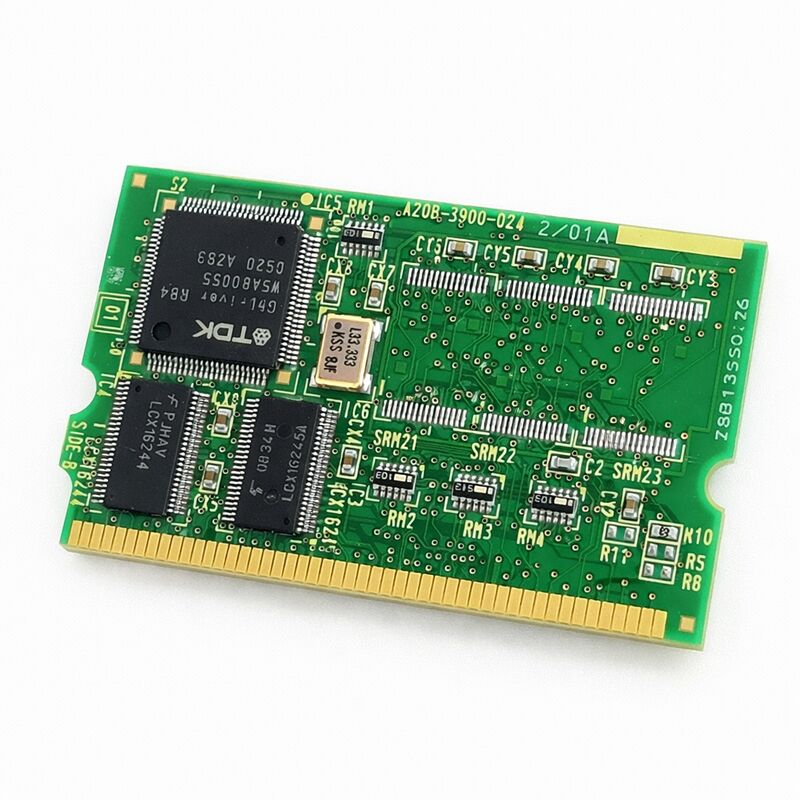

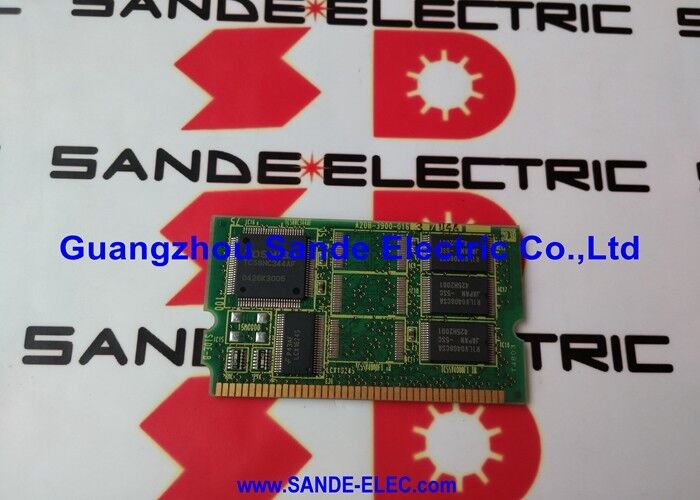

A20B-3900-0242 Fanuc PCB 보드 A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242

부문 번호:A20B-3900-0242

제조사:FANUC (일본)

제품 종류:SRAM 메모리 모듈 (PCB)

보드 시리즈:A20B-3900

호환성 시스템:FANUC CNC 제어 시스템

전반적인 설명

A20B-3900-0242는 FANUC의 A20B-3900 시리즈의 SRAM 메모리 모듈이다.SRAM (STatic Random Access Memory) 는 모든 FANUC CNC 컨트롤러의 활성 데이터 저장 장치의 중심에 있는 배터리 지원 휘발성 메모리입니다..

각 기계가 특정 기계가 되는 정보를 담고 있습니다. 부품 프로그램, 도구 오프셋 테이블, 매개 변수 설정, 워크피스 좌표 데이터 및 매크로 변수 값.이 데이터는 전력 차단 사건에서 살아남아야 합니다.모듈의 백업 배터리는 SRAM의 내용을 몇 년 동안 유지합니다.

A20B-3900 시리즈는 FANUC의 후대의 메모리 모듈 가족을 나타냅니다.

이 모듈들은 이전 FANUC 메모리 아키텍처에 비해 더 높은 용량과 향상된 통합을 제공합니다.

-0242 변수는 지정된 제어기 플랫폼에 적합한 SRAM 할당을 제공합니다.

이 모듈이 고장 났을 때 또는 백업 배터리가 고갈되고 교체되지 않을 때 다음 전원 끄기에 SRAM의 내용이 손실됩니다.

컨트롤러는 빈 메모리로 다시 켜집니다. 즉시 경보합니다. 기계가 다시 부품을 생산하기 전에 모든 기계별 데이터가 백업에서 복원되어야합니다.

주요 사양

SRAM 은 무엇 이며 왜 중요 합니까?

작업자가 입력하는 모든 프로그램은 SRAM에 저장됩니다. 모든 도구 길이와 반지름 오프셋은 SRAM에 저장됩니다. 기계가 어떻게 움직이는지 정의하는 모든 CNC 매개 변수는세르보 튜닝 값, I/O 할당은 SRAM에 있습니다.

기계의 작동 정체성은 이 메모리에 완전히 포함되어 있습니다.

이것은 시스템 소프트웨어와 같지 않습니다. 시스템 소프트웨어는 FROM (플래시 ROM) 에서 살고 있습니다. 배터리가 필요하지 않고 정상적인 기계 사용 중에 변경되지 않는 별도의 비휘발성 저장 장치입니다.SRAM은 FROM 위에 있는 작업 메모리 계층입니다..

공장별, 기계별, 직무별 데이터가 저장되는 곳입니다.

SRAM을 잃는 것은 CNC 하드웨어를 망치지 않습니다.

전자 장치는 괜찮지만 SRAM 데이터가 없으면 컨트롤러는 구성이 없습니다. 기계의 이동 제한, 도구 라이브러리, 실행해야 할 프로그램도 모릅니다.기계가 다시 사용할 수 있기 전에 모든 것을 다시 입력하거나 백업 파일에서 복원해야합니다.

이것은 백업 연습과 백업 배터리의 상태를 매우 중요한 유지보수 문제로 만듭니다.

배터리 백업

이 모듈의 SRAM은 기계가 꺼질 때 전용 백업 배터리로 전원을 공급합니다.

배터리는 제한된 자원입니다. 저장 조건에 따라 달라지는 전형적인 서비스 수명이 있지만 일반적으로 정상적인 기계 서비스에서 몇 년 동안 지속됩니다.

배터리 전압이 SRAM 보유 한계 이하로 떨어지면 기계가 다음 번 꺼질 때 데이터가 손실됩니다.

FANUC 컨트롤러는 배터리가 고장점에 도달하기 전에 배터리 저하 경보를 발사합니다.

그 알람은 교체 신호입니다. 그것을 무시하지 마십시오, 배터리를 교체하지 않고 그것을 해제하지 마십시오, 교체하기 전에 기계의 전원을 끄지 마십시오. 알람이 표시되면,안전 교체 창은 열려 있지만 제한적입니다.

전원이 켜진 상태에서 배터리를 교체하는 것이 대부분의 FANUC 시스템에서 올바른 절차입니다.

이 방식은 교환 도중 SRAM 컨텐츠를 생생하게 유지 합니다. 시작하기 전에 기계의 유지보수 문서에서 올바른 절차를 확인하세요.

모든 모듈 작업 전에 데이터 백업

모든 메모리 모듈 작업은 데이터 백업으로 시작됩니다. 전체 매개 변수 백업, 프로그램 백업, 도구 데이터 백업,매크로 변수 백업 모듈을 만지기 전에 SRAM 데이터의 모든 카테고리가 메모리 카드 또는 외부 저장 장치에 캡처되어야 합니다..

모듈 교환 5분 전에 찍은 백업은 6개월 전에 찍은 것보다 훨씬 더 가치가 있습니다.

FANUC 컨트롤러의 부팅 화면은 백업 도구를 제공합니다.

대부분의 컨트롤러에서 사용할 수 있는 BOOT 기능도 마찬가지입니다. 메모리 카드를 포맷하고 백업을 시작하여 파일이 존재하고 크기가 0이 아닌지 확인하고 모듈 작업을 진행합니다.

FAQ

Q1: 컨트롤러는 전원을 켜면 SRAM 패리티 알람을 표시합니다. 이것은 무엇을 의미하며 먼저 무엇을 확인해야합니까?

SRAM 동위 경보는 컨트롤러가 SRAM에서 손상된 데이터를 감지했다고 나타냅니다. 저장된 콘텐츠가 오류 검사 값과 일치하지 않습니다. 먼저 백업 배터리 전압을 확인하십시오.배터리가 고갈된 것이 가장 흔한 원인입니다..

배터리가 약하다면 교체하고 백업에서 복원하십시오. 배터리가 잘되면 모듈 자체는 하드웨어 결함이있을 수 있으며 백업이 있는지 확인 한 후에 교체해야합니다.

Q2: 배터리 경보가 나타났습니다. 얼마나 긴급하게 처리해야합니까?

다음 계획 된 기계의 전원 끄기 전에 문제를 해결하십시오. 배터리가 SRAM을 유지하기에 충분한 충전이있을 때 알람이 표시되지만 시간이 지남에 따라 그 마진이 좁아집니다.현재 교대 또는 다음 유지보수 창 내에서 교체 할 예정.

먼저 배터리를 교체하거나 새로운 백업을 가져오지 않고 밤새도록 끄는 것을 계획하지 마십시오.

Q3: SRAM 모듈 교체 후, "PARAMETER ENABLE"와 모든 매개 변수가 0으로 보이는 기계 알람. 무슨 일이 있었습니까?

새로운 모듈이 빈 상태로 설치됩니다. 모든 SRAM 데이터 ∙ 매개 변수, 프로그램, 오프셋 ∙는 없습니다. 이것은 예상됩니다. 부트 화면의 복원 기능을 사용하여 백업에서 전체 매개 변수 세트를 복원합니다.

최근 백업이 존재하지 않는 경우 매개 변수를 기계 문서 또는 매개 변수 출력에서 수동으로 다시 입력해야 합니다.

메모리 모듈 교체 후 매개 변수 정확성을 확인하지 않고 기계를 실행하지 마십시오.

Q4: A20B-3900 시리즈의 SRAM 모듈은 다른 부품 번호 변종 사이에 교환 될 수 있습니까?

A20B-3900 SRAM 모듈 가족 내의 다른 변종은 다른 용량 할당을 가지고 있으며 다른 컨트롤러 플랫폼에 맞출 수 있습니다.후속자 변수 사이의 교환성이 보장되지 않습니다..

항상 교체 모듈의 정확한 부품 번호와 제거되는 부품 번호를 일치시킵니다.

용량 불일치로 인해 컨트롤러는 설치 후 경보하거나 예측할 수 없는 행동을 할 수 있습니다.

Q5: 제거된 A20B-3900-0242가 데이터를 얼마나 오랫동안 저장할 수 있을까요?

활성 전원 공급원이 없으면 모듈 자체 배터리가 저장 중인 SRAM 데이터를 유지합니다.

저장된 모듈에 있는 건강한 배터리는 수년간 데이터를 저장할 수 있습니다. 그러나 배터리는 저장 중에 사용 중과 마찬가지로 저장 온도가 낮으면 더 느립니다.

모듈이 미리 충전된 예비 부품으로 저장되는 경우 배터리 상태를 교체하기 전에 확인합니다.

좋은 배터리와 최근 백업 데이터가 있는 모듈은 귀중한 예비 모듈입니다. 배터리가 고갈된 모듈은 하드웨어일 뿐입니다.
