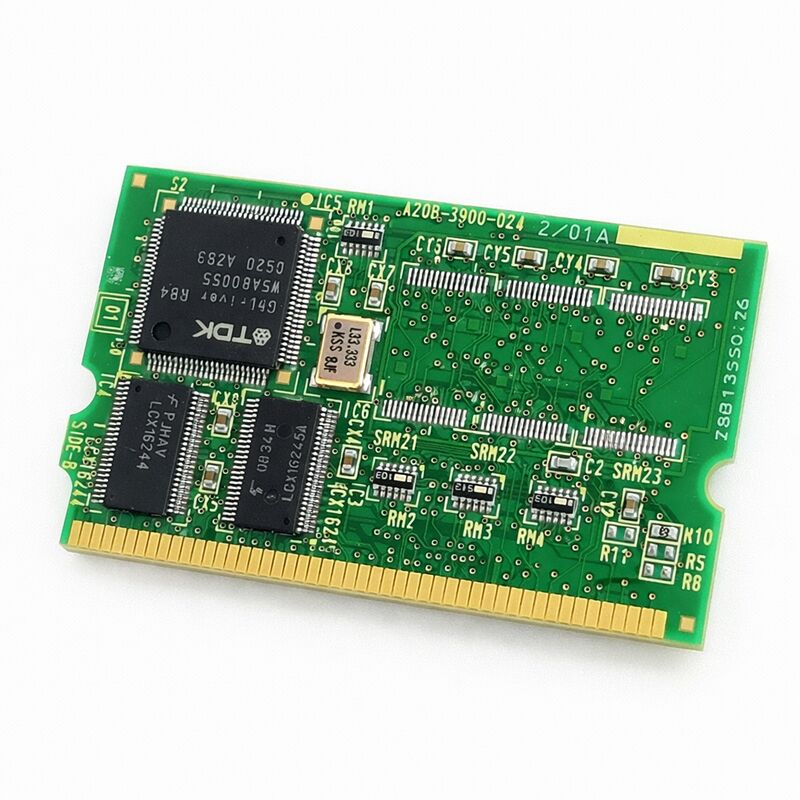

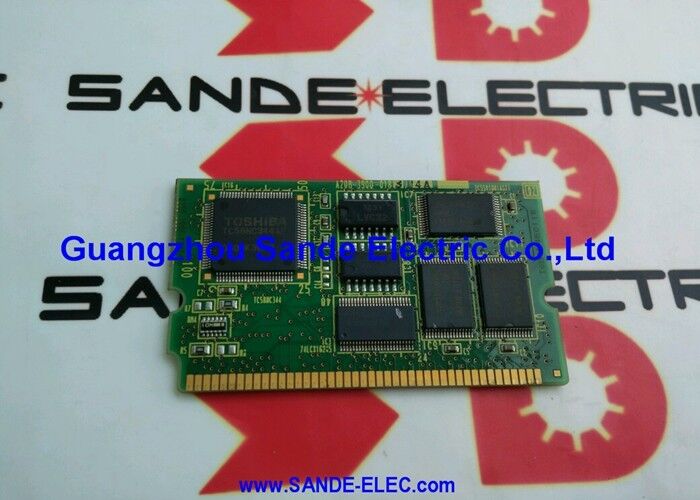

FANUC A20B-3900-0241 | 128 MB FROM / 2 MB SRAM 모듈 B2 — 정품 FANUC, 일본산

부품 번호: A20B-3900-0241

제조사: FANUC Corporation (일본)

제품 유형: FROM / SRAM 메모리 모듈 (PCB)

명칭: 모듈 B2

FROM ID: E4

SRAM ID: 04

개요

A20B-3900-0241은 FANUC의 128MB FROM / 2MB SRAM 메모리 모듈의 B2 변형으로, B1(A20B-3900-0240)의 대응 제품이며 SRAM 할당량이 1MB에서 2MB로 두 배 증가했습니다.

FANUC 0i-D CNC 시스템 등에서 사용이 확인되었으며, A20B-3900 시리즈의 다른 모든 모듈과 동일한 기본 역할을 수행합니다. 즉, 컨트롤러가 소프트웨어 및 런타임 데이터를 저장하는 데 의존하는 비휘발성 및 배터리 백업 휘발성 메모리를 제공합니다.

128MB의 Flash ROM은 완전히 로드된 FANUC CNC 구성을 지원합니다.

시스템 소프트웨어, 서보 소프트웨어, PMC 래더 프로그램, 옵션 패키지 및 사용자 정의 소프트웨어는 모두 FROM에 상주합니다.

A20B-3900-0241의 FROM은 전원 차단 후에도 배터리 없이 이 모든 것을 저장합니다. Flash ROM은 본질적으로 비휘발성입니다.

컨트롤러는 전원 인가 시 FROM을 읽어 내용을 작업 메모리로 로드합니다. FROM ID E4 및 SRAM ID 04는 FANUC의 진단 및 구성 시스템 내에서 이 모듈의 메모리 구성을 식별합니다.

B1 변형에 비해 1MB의 추가 SRAM은 더 큰 매개변수 세트, 확장된 프로그램 저장 요구 사항 또는 FANUC의 선택적 데이터 관리 기능의 더 많은 사용을 수용합니다.

B2가 공장에서 장착된 시스템에서 B1으로 교체하면 구성된 옵션 세트에 대해 SRAM이 부족할 수 있습니다.

주요 사양

FROM과 SRAM 각각의 기능

Flash ROM은 배터리가 필요하지 않습니다. 저장된 데이터는 전원 상태에 관계없이 그대로 유지됩니다. 이는 정상 작동 중에 변경되지 않아야 하는 모든 것, 즉 CNC 커널, 서보 제어 소프트웨어, PMC 래더 런타임 및 애플리케이션별 옵션 소프트웨어에 적합한 장소입니다. 이 중 어느 것도 사이클마다 변경되지 않습니다.

전원 인가 시 한 번 로드되어 다음 전원 사이클까지 RAM에서 실행됩니다.

SRAM은 다릅니다. 휘발성이므로 백업 배터리가 유지하지 않는 한 전원이 차단되면 내용이 사라집니다.

SRAM은 기계 작동 중에 변경되는 데이터를 저장합니다. 기계 작업자 또는 서비스 엔지니어가 설정한 매개변수, 저장된 가공 프로그램, 활성 공구 데이터, 피치 오차 보정 테이블.

이 모든 것이 SRAM에 저장됩니다. 백업 배터리는 유지보수 부품으로, 서비스 수명이 있으며 실패하기 전에 주기적으로 교체해야 합니다.

B2 모듈의 2MB SRAM은 1MB의 한계에 근접하는 시스템에서 가장 중요합니다.

작은 프로그램 라이브러리와 최소한의 매개변수 세트로 단일 CNC 기능을 실행하는 컨트롤러는 차이를 거의 느끼지 못할 수 있습니다.

수백 개의 저장된 프로그램, 광범위한 공구 수명 관리 데이터베이스 및 전체 옵션 세트를 관리하는 대형 머시닝 센터를 관리하는 컨트롤러는 추가 공간의 가치를 높이 평가할 것입니다.

FANUC 0i-D 플랫폼

FANUC 0i-D는 널리 보급된 중급 CNC 플랫폼입니다. 다양한 축 수를 가진 머시닝 센터, 선반, 와이어 EDM 기계 및 연삭 기계에 전원을 공급합니다.

0i-D는 이전 모델에 비해 상당한 기능 개선을 가져왔습니다. 더 높은 축 수, 나노 보간, 개선된 서보 성능 및 더 넓은 옵션 가용성.

이 세대의 컨트롤러는 전 세계적으로 계속 활발하게 생산되고 있으며, FROM/SRAM 모듈은 활발한 유지보수 품목입니다.

A20B-3900-0241은 0i-D 설치에 대해 확인되었습니다.

FROM ID E4 및 SRAM ID 04 식별자는 이 모듈을 0i-D 플랫폼이 이 용량 범위에서 사용하는 특정 메모리 구성과 연결합니다.

이 ID는 컨트롤러의 구성 진단에 나타납니다. 설치 후 이를 확인하면 컨트롤러가 새 모듈을 올바르게 인식했음을 확인할 수 있습니다.

설치 후 절차

A20B-3900-0241을 교체하면 컨트롤러의 소프트웨어와 데이터가 초기화됩니다.

이전 모듈에 있던 모든 것, 즉 시스템 소프트웨어, 매개변수, 프로그램, 보정 데이터가 사라집니다. 기계를 작동시키기 전에 백업에서 복원해야 합니다.

올바른 복원 순서: 먼저 FROM 소프트웨어를 로드한 다음 매개변수, 마지막으로 프로그램 및 사용자 데이터를 로드합니다. 올바른 소프트웨어 버전이 설치되기 전에 매개변수를 로드하려고 하면 소프트웨어 불일치 경보가 발생할 수 있습니다.

FROM 설치 후 소프트웨어 버전을 확인하고 매개변수를 로드하기 전에 백업의 예상 버전과 일치하는지 확인하십시오.

설치 후 컨트롤러의 진단 화면에서 FROM ID 및 SRAM ID를 확인하십시오.

각각 E4 및 04는 올바른 모듈이 인식되었음을 확인합니다.

ID가 예상대로 나타나지 않으면 모듈이 결함이 있다고 결론 내리기 전에 모듈 시트 및 커넥터 상태를 조사하십시오.

자주 묻는 질문

Q1: A20B-3900-0241을 설치한 후 컨트롤러에 ROM 구성 경보가 표시됩니다. 이것은 무엇을 의미합니까?

이 경보는 일반적으로 컨트롤러가 FROM을 올바르게 읽을 수 없거나 FROM ID가 컨트롤러의 예상 구성과 일치하지 않을 때 나타납니다.

모듈이 완전히 장착되었는지 확인하십시오.

올바르게 장착되었는데도 경보가 계속되면 모듈 부품 번호가 설치된 컨트롤러 유형에 올바른지 확인하십시오.

모듈이 올바르게 인식되면 컨트롤러의 시스템 구성 진단에 FROM ID E4가 표시되어야 합니다.

Q2: A20B-3900-0241은 원래 B1이 장착된 기계에서 A20B-3900-0240(B1)을 대체할 수 있습니까?

일반적으로 예입니다. B2는 B1과 동일한 128MB FROM을 제공하며 추가 SRAM이 있습니다.

원래 B1이 장착된 시스템은 B2의 추가 SRAM으로 인해 손상되지 않습니다.

교체 후 컨트롤러 모델이 B1과 B2를 모두 지원하는지 기계 설명서를 확인하십시오.

교체 후 모든 소프트웨어와 매개변수를 정상적으로 로드하십시오.

Q3: PMC 래더 프로그램은 FROM 또는 SRAM에 저장됩니까?

PMC 래더 프로그램은 FROM(비휘발성)에 저장됩니다. 배터리 없이 전원 차단 후에도 유지됩니다.

그러나 PMC 매개변수 및 일부 PMC 데이터 변수는 SRAM(배터리 백업)에 저장됩니다.

PMC가 정상적으로 작동하려면 모듈 교체 후 FROM과 SRAM 모두 올바르게 복원해야 합니다.

FROM 소프트웨어 복원 절차를 통해 래더를 다시 로드하고 PMC 매개변수는 별도로 복원하십시오.

Q4: SRAM은 설치 후 비어 있지만 FROM은 올바르게 로드되었습니다. 왜 그렇습니까?

새 모듈 또는 새로 공급된 모듈은 SRAM이 비어 있습니다. FROM 내용은 소프트웨어 로드 절차를 통해 복원되었지만 SRAM 데이터(매개변수 및 프로그램)는 매개변수 및 프로그램 복원 절차를 통해 별도로 로드해야 합니다.

이것은 모듈 교체 시 정상적이고 예상되는 단계입니다. 기계 기능을 테스트하기 전에 복원 절차를 완전히 완료하십시오.

Q5: A20B-3900-0241을 설치한 후 FROM ID와 SRAM ID를 어떻게 확인합니까?

FANUC 컨트롤러에서 시스템 진단 화면에 액세스하십시오. 일반적으로 시스템 / 구성 메뉴 아래에 있습니다.

FROM ID와 SRAM ID는 컨트롤러의 하드웨어 구성 요약에 표시됩니다.

A20B-3900-0241의 경우 FROM ID는 E4, SRAM ID는 04로 표시되어야 합니다. 이 값은 컨트롤러가 설치된 모듈을 올바르게 식별했음을 확인합니다.
