| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-3900-0180 |

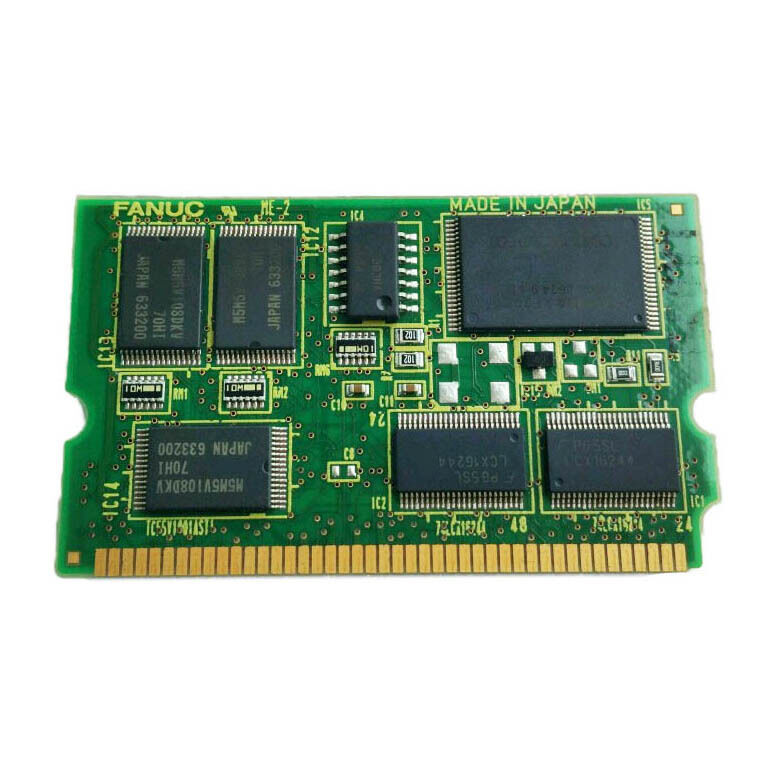

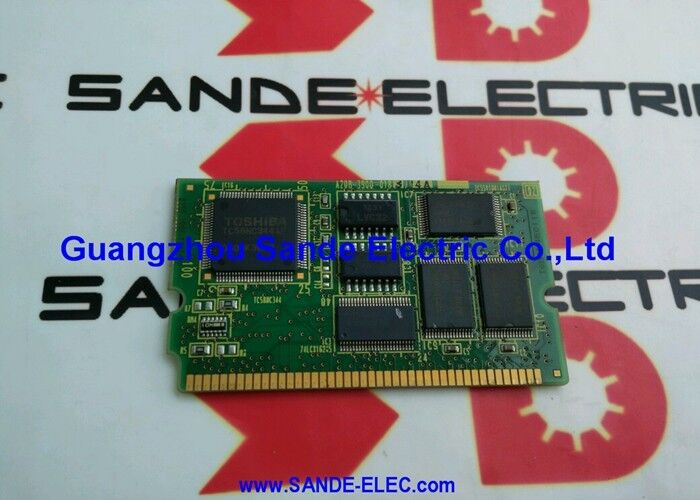

부품 번호: A20B-3900-0180
제조사: FANUC Corporation (일본)
제품 유형: FROM/SRAM 메모리 모듈 (PCB)
A20B-3900-0180은 FANUC 시리즈 30i, 31i 및 32i CNC 시스템용 FROM/SRAM 메모리 모듈입니다.
이 모듈은 16MB의 플래시 ROM과 256KB의 SRAM을 컴팩트한 플러그인 보드에 담고 있으며, 컨트롤러 내부의 메인 CPU 보드에 수평으로 장착됩니다. 전원이 켜지면 시스템은 FROM 내용을 작업 메모리로 로드합니다.
그 시점부터 CNC는 RAM에서 작동합니다. FROM은 모든 전원 사이클에서 유지되는 영구 소스 역할을 합니다.
시리즈 30i/31i/32i는 FANUC의 고급 CNC 플랫폼을 나타냅니다.
이 컨트롤러는 까다로운 실시간 요구 사항을 가진 대형 머시닝 센터, 복합 공작 기계 및 다축 시스템을 실행합니다.
이 시스템의 FROM 모듈은 이러한 기능을 가능하게 하는 소프트웨어 스택을 보유합니다. 즉, CNC 커널, 서보 제어 소프트웨어, PMC 래더 런타임 및 관리 프로그램입니다.
이 모든 것이 이 보드에 있습니다. 보드가 고장 나면 기계가 멈춥니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-3900-0180 |
| 제조사 | FANUC Corporation |
| 제품 유형 | FROM/SRAM 메모리 모듈 (PCB) |
| 보드 시리즈 | A20B-3900 |
| 호환 컨트롤러 | FANUC 시리즈 30i / 31i / 32i |
| FROM 용량 | 16MB (플래시 ROM, 비휘발성) |
| SRAM 용량 | 256KB (배터리 백업, 휘발성) |
| 설치 | 수평 플러그인, 메인 CPU 보드 |
| 전원 켜짐 동작 | FROM 내용은 부팅 시 DRAM으로 로드됨 |
| 원산지 | 일본 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | –20 ~ 60°C |
| 습도 | 최대 75% RH (비응축성) |
| 사용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
플래시 ROM은 한 가지 작업을 잘 수행합니다. 배터리 없이 전원 사이클을 통해 데이터를 유지합니다. 모든 전원 차단, 모든 비상 정지, 모든 전압 과도 현상 — FROM 내용은 그대로 유지됩니다. 이 보드의 16MB에는 CNC 시스템 소프트웨어, 서보 앰프 제어 소프트웨어, PMC 래더 로직 및 기계가 작동하는 데 필요한 기타 프로그램이 포함되어 있습니다. 정상 작동 중에 이 중 어느 것도 변경되지 않습니다.
256KB SRAM은 다릅니다. 휘발성입니다. 전원이 제거되면 내용을 유지하기 위해 작은 백업 배터리에 의존합니다. 이 모듈의 SRAM은 작업 중 생성된 작업 데이터 — 운영자 설정, 활성 오프셋 및 유사한 상태 정보 —를 보유합니다. 배터리가 부족하고 전원이 차단되면 SRAM 데이터가 손실됩니다.
이로 인해 배터리 상태는 설정 항목이 아닌 유지보수 항목이 됩니다. 실패 시가 아니라 일정을 기준으로 확인하십시오.
두 메모리 유형은 함께 작동합니다. FROM은 정적 기반을 제공합니다. SRAM은 동적 작업 공간을 제공합니다. 컨트롤러가 올바르게 작동하려면 둘 다 필요합니다.
FROM 내용은 소프트웨어입니다. 해당 소프트웨어에는 버전이 있습니다.
교체용 A20B-3900-0180의 버전은 기계가 제작 및 시운전된 버전과 일치해야 합니다. FANUC 시리즈 30i/31i/32i 시스템은 종종 기계 제작자에 의해 사용자 정의됩니다. 즉, 옵션, 축 구성 및 PMC 래더 프로그램은 종종 단일 기계 모델 또는 단일 일련 번호에 특화되어 있습니다.
잘못된 소프트웨어 버전의 교체 모듈은 전원이 켜질 수 있지만 기계를 올바르게 실행하지는 못합니다.
버전 간에 매개변수 범위가 변경됩니다.
PMC 인터페이스 정의가 변경됩니다. 서보 튜닝 데이터를 업데이트해야 할 수 있습니다. 올바른 소프트웨어 버전을 설치하거나 모듈을 올바른 버전으로 다시 플래싱하는 것은 사후 고려 사항이 아닌 교체 절차의 일부입니다.
이 컨트롤러는 FANUC CNC 라인의 최상위에 있습니다. 30i는 가장 복잡한 기계인 5축 머시닝 센터, 구동 공구가 있는 대형 선반 센터 및 다중 경로 시스템을 처리합니다. 31i 및 32i는 축 수는 적지만 기능 깊이는 유사한 축소 버전입니다.
세 가지 모두 동일한 기본 하드웨어 아키텍처를 사용하며, 모두 소프트웨어 스택의 기반으로 FROM 모듈에 의존합니다.
시리즈 30i/31i/32i에서 실행되는 기계는 일반적으로 수년간 생산되었습니다.
원래 FROM 모듈은 작동 시간을 축적합니다. 플래시 메모리에는 쓰기 주기 내구성이 제한되어 있습니다. 실제로는 CNC 컨트롤러의 FROM 모듈이 쓰기 소진으로 인해 실패하는 경우는 드물지만, 전압 과도 현상, 정전기 이벤트 및 하드웨어 오류로 인해 실패합니다.
그럴 경우, 교체 경로는 명확합니다. 올바른 부품 번호와 올바른 소프트웨어입니다.
Q1: 시리즈 30i CNC가 전원이 켜지지만 즉시 시스템 소프트웨어 오류가 표시됩니다. 이 보드가 원인일 수 있습니까?
예. FROM 내용이 손상되었거나 읽을 수 없는 경우 CNC는 운영 소프트웨어를 로드할 수 없으며 시작 시 오류가 발생합니다.
부팅 시 시스템 소프트웨어 오류, 특히 전원 이벤트 또는 하드웨어 오류 후에 발생하는 오류는 FROM 모듈에 영향을 받았음을 강력하게 나타냅니다.
경보 코드는 더 자세히 좁힐 수 있습니다. 특정 오류 코드 설명을 위해 30i 유지보수 설명서를 참조하십시오.
Q2: A20B-3900-0180을 교체한 후 매개변수를 다시 로드해야 합니까?
예. 교체 보드는 이전 기계의 매개변수 없이 설치됩니다. 모든 매개변수 — CNC 매개변수, 서보 매개변수, PMC 매개변수, 피치 오류 보정 데이터 및 공구 데이터 —는 설치 후 백업에서 복원해야 합니다.
새 모듈의 소프트웨어 버전도 매개변수를 로드하기 전에 호환되는지 확인해야 합니다. 매개변수가 복원되기 전에 기계를 실행하려고 시도하지 마십시오.
Q3: SRAM 백업 배터리 경보가 나타났지만 기계는 계속 실행되었습니다. 긴급한가요?
예. 저전압 배터리 경보가 활성화되면 데이터 손실까지 남은 시간이 제한됩니다. SRAM 데이터는 배터리가 충분한 전압을 제공하는 한 유지됩니다.
임계값 아래로 떨어지면 다음 전원 차단 시 모든 SRAM 내용이 손실됩니다.
즉시 SRAM 데이터를 백업하고 다음 예정된 종료 전에 배터리를 교체하십시오.
Q4: A20B-3900-0180은 다른 A20B-3900 메모리 모듈과 호환됩니까?
자유롭게는 아닙니다. A20B-3900 시리즈는 다양한 FROM/SRAM 용량 조합 및 소프트웨어 버전을 포함합니다.
-0180은 시리즈 30i/31i/32i용 16MB FROM / 256KB SRAM 변형입니다.
다른 FROM 또는 SRAM 크기 또는 다른 소프트웨어 버전의 모듈은 직접적인 대체품이 아닙니다.
설치 전에 항상 부품 번호와 소프트웨어 버전을 확인하십시오.
Q5: A20B-3900-0180을 다른 소프트웨어 버전으로 다시 플래싱할 수 있습니까?
FANUC FROM 모듈을 다시 플래싱하려면 FANUC 소프트웨어 도구와 대상 CNC 모델 및 옵션 구성에 적합한 소프트웨어 패키지가 필요합니다.
이는 일반 도구로 수행되는 현장 절차가 아닙니다.
기존 소프트웨어 버전을 알 수 없거나 호환되지 않는 경우, 기계의 CNC 유형, 모델 및 옵션 목록과 함께 FANUC 공인 서비스 파트너에게 연락하여 올바른 소프트웨어 패키지를 얻으십시오.
