| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-3900-0170 |
부품 번호: A20B-3900-0170
제조사: FANUC Corporation (일본)
제품 유형: FROM/SRAM 아날로그 스핀들 모듈 (PCB)
참조 설명서: B-64115EN

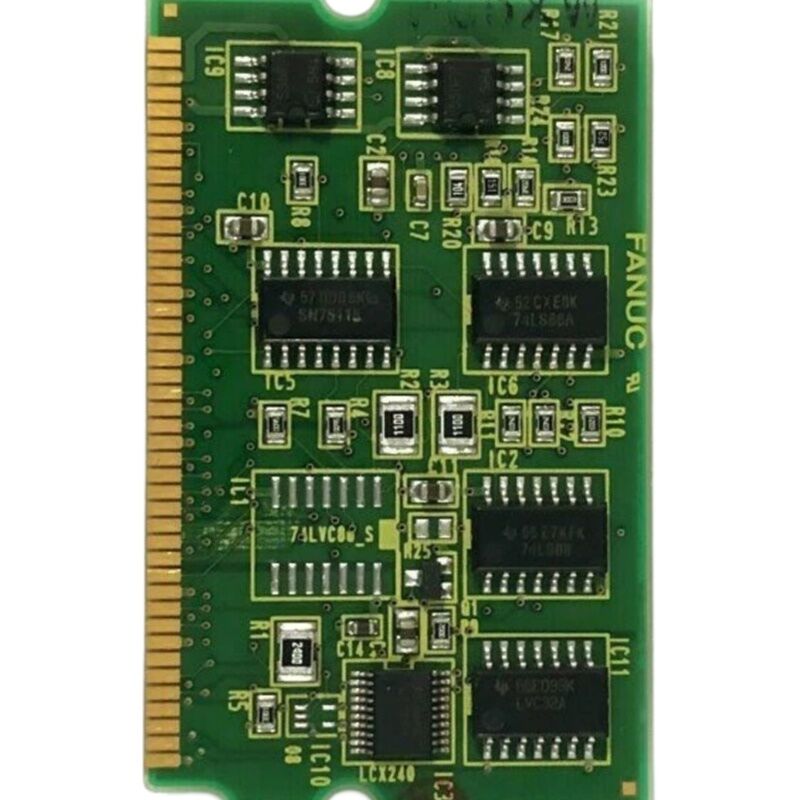

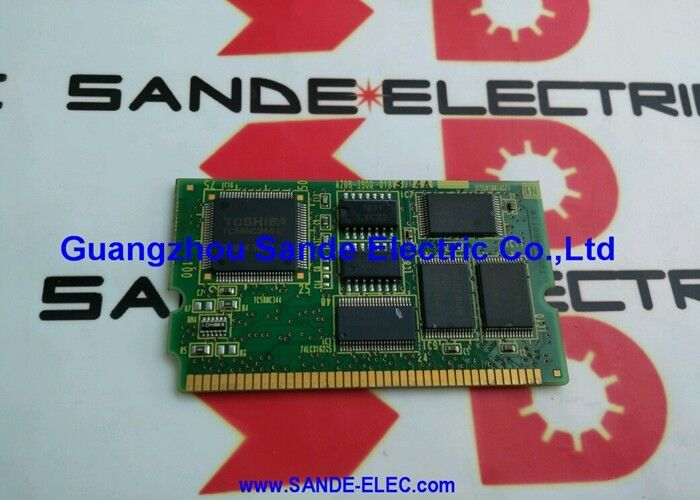

A20B-3900-0170은 FANUC Corporation의 듀얼 기능 PCB입니다. FROM/SRAM 메모리와 아날로그 스핀들 인터페이스를 단일 플러그인 모듈에 결합합니다.
FANUC는 이 제품을 아날로그 신호 경로를 통해 스핀들을 구동하도록 구성된 CNC 제어 시스템용으로 설계했습니다. 이 보드는 이러한 특정 하드웨어 구성을 지원하기 위해 존재합니다.
아날로그 스핀들 인터페이스는 이 보드의 특징입니다.
FANUC CNC 시스템은 두 가지 스핀들 제어 방법을 지원합니다: 직렬 및 아날로그. 직렬 스핀들 드라이브는 스핀들 증폭기에 디지털 통신 링크를 사용합니다. 아날로그 스핀들 드라이브는 전압 신호(일반적으로 0 ~ ±10V)를 사용하여 스핀들 속도를 명령합니다.
구형 또는 아날로그형 스핀들 증폭기를 기반으로 제작된 기계는 아날로그 인터페이스 보드가 필요합니다. A20B-3900-0170은 해당 인터페이스를 제공합니다. 이 보드를 제거하면 CNC는 스핀들을 명령할 경로가 없습니다.
이 보드의 FROM 및 SRAM은 다른 FANUC 메모리 모듈에서와 동일한 역할을 수행합니다. FROM은 시스템 소프트웨어를 비휘발성으로 저장합니다.
SRAM은 배터리 백업 하에 런타임 데이터를 유지합니다. 두 메모리 유형 모두 스핀들 인터페이스 회로와 동일한 물리적 보드에 통합되어 있습니다. A20B-3900-0170은 순수 메모리 모듈이 아닙니다. 스핀들 기능은 이 보드의 특성과 취급 방법을 변경합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-3900-0170 |
| 제조사 | FANUC Corporation |
| 제품 유형 | FROM/SRAM 아날로그 스핀들 모듈 |
| 보드 시리즈 | A20B-3900 |
| 스핀들 인터페이스 | 아날로그 (전압 명령 유형) |
| 메모리 유형 | FROM (Flash ROM) + SRAM (배터리 백업) |
| 참조 설명서 | B-64115EN |
| 설치 | 플러그인 모듈, FANUC CNC 컨트롤러 보드 |
| 원산지 | 일본 |
| 교체 시 데이터 유지 | 데이터 손실 — 전체 시스템 데이터 다시 로드 필요 |
| 작동 온도 | 0 ~ 55°C |
| 보관 온도 | −20 ~ 60°C |
| 습도 | 최대 75% RH (비응축) |
| 사용 가능한 상태 | 신품 / 리퍼비시 / 수리됨 |
FANUC CNC 시스템에서 스핀들 제어 경로는 설치된 스핀들 증폭기 유형에 따라 달라집니다.
직렬 스핀들 증폭기는 CNC와 디지털 방식으로 통신합니다. 아날로그 스핀들 증폭기는 아날로그 전압 입력에서 속도 명령을 받습니다. 아날로그 스핀들 증폭기를 사용하는 기계의 경우 CNC는 이 전압 신호를 생성하는 하드웨어가 필요합니다.
해당 하드웨어가 아날로그 스핀들 모듈인 A20B-3900-0170입니다.
CNC가 스핀들 속도를 명령하면 아날로그 스핀들 모듈이 해당 명령을 비례 전압으로 변환합니다.
스핀들 증폭기는 이 전압을 읽고 스핀들 모터를 그에 따라 구동합니다.
스핀들 위치 인코더의 피드백은 별도의 경로를 통해 CNC로 돌아와 CNC가 스핀들 속도와 위치를 모니터링하고 조절할 수 있도록 합니다.
이 인터페이스는 하드웨어적으로 고정되어 있습니다. 매개변수를 통해 재매핑할 수 있는 일부 CNC 기능과 달리 스핀들 인터페이스 유형은 설치된 보드에 의해 결정됩니다.
아날로그 스핀들 드라이브로 구성된 기계는 이 슬롯에 순수 메모리 모듈을 사용하면 올바르게 작동하지 않습니다.
스핀들 제어 경로는 A20B-3900-0170의 존재 여부에 전적으로 달려 있습니다.
A20B-3900-0170을 교체하면 보드에 저장된 모든 데이터가 손실됩니다.
이 모듈의 FROM/SRAM 부분에 있는 시스템 소프트웨어, 매개변수, 스핀들 튜닝 데이터 및 저장된 프로그램은 보드를 제거하면 사라집니다. 새 보드는 빈 상태로 설치됩니다.
이는 사후에 관리할 수 있는 위험이 아닙니다.
모든 CNC 데이터(프로그램, 매개변수, 피치 오차 보정, 공구 데이터, 스핀들 매개변수)의 완전한 백업이 보드를 제거하기 전에 존재해야 합니다. 유효한 백업 없이는 보드 교체 후 기계를 이전 상태로 복원할 수 없습니다. 백업은 최신 상태여야 합니다.
오래된 백업은 오래된 구성을 복원합니다.
FANUC CNC 데이터 백업은 BOOT 화면의 DATA BACKUP 기능을 통해 또는 RS-232 또는 메모리 카드 인터페이스를 통해 외부 메모리 장치를 통해 수행됩니다. 이 모듈에 대한 보드 작업을 시작하기 전에 백업이 완료되었고 읽을 수 있는지 확인하십시오.
A20B-3900 시리즈에는 여러 보드 변형이 포함되어 있습니다. 일부는 순수 메모리 모듈이며 추가 인터페이스 기능 없이 FROM 및 SRAM만 포함합니다.
A20B-3900-0170은 그중 하나가 아닙니다. 아날로그 스핀들 인터페이스 회로는 메모리 내용에 관계없이 보드에 존재합니다.
다른 A20B-3900 메모리 모듈을 -0170 대신 사용하면 시스템에서 아날로그 스핀들 기능이 제거됩니다.
기계는 부팅되지만 스핀들 제어는 실패합니다.
올바른 교체품은 다른 A20B-3900-0170이거나 사용 중인 특정 CNC 모델에 대한 직접적인 동등품으로 FANUC 설명서에서 확인된 보드입니다.
Q1: A20B-3900-0170을 표준 A20B-3900 메모리 모듈로 교체하면 어떻게 됩니까?
시스템에 더 이상 아날로그 스핀들 인터페이스가 없습니다. CNC는 전원이 켜지지만 스핀들 모션 명령은 실패합니다.
기계는 스핀들 관련 오류를 발생시킵니다. 아날로그 스핀들 인터페이스 기능이 있는 보드(올바른 부품 번호)만이 스핀들 제어를 복원합니다.
Q2: 스핀들이 속도 명령에 응답하지 않습니다. A20B-3900-0170의 결함인지 어떻게 판단할 수 있습니까?
먼저 스핀들 증폭기의 명령 입력에 아날로그 명령 전압이 있는지 확인하십시오. 볼트미터를 사용하여 CNC의 아날로그 출력 커넥터를 확인하십시오. CNC가 스핀들 속도를 명령할 때 전압이 변경되지 않으면 결함은 아날로그 출력 경로에 있으며, 이는 이 보드를 가리킵니다.
전압이 존재하지만 스핀들이 응답하지 않으면 결함은 다운스트림(스핀들 증폭기 또는 모터)에 있습니다.
Q3: 이 보드를 교체하기 전에 시스템 데이터 백업이 필수입니까?
예. 보드를 제거하면 이 모듈의 FROM 및 SRAM 부분에 있는 모든 데이터가 손실됩니다. 프로그램, 매개변수 및 시스템 데이터는 설치 후 백업에서 복원해야 합니다.
이전 백업 없이는 이 데이터를 복구할 방법이 없습니다.
백업은 보드를 제거하기 전에 수행해야 합니다.
Q4: 보드의 백업 배터리가 방전되었습니다. 보드를 계속 사용할 수 있습니까?
FROM 부분은 배터리 없이도 데이터를 유지합니다. FROM은 비휘발성입니다. 배터리가 장기간 방전된 경우 SRAM 부분의 데이터는 손실되었을 수 있습니다.
보드는 물리적으로 계속 사용할 수 있지만 SRAM에 저장된 데이터는 복원해야 합니다.
백업 배터리를 교체하고 모든 시스템 데이터를 다시 로드한 후 기계를 다시 작동시키십시오.
Q5: CNC가 스핀들 경고 대신 메모리 경고를 표시합니다. 이 보드가 여전히 원인일 수 있습니까?
예. FROM 내용이 손상된 경우(서지, 쓰기 작업 실패 또는 보드 결함으로 인해) CNC는 스핀들 특정 오류 대신 메모리 오류를 발생시킬 수 있습니다.
컨트롤이 완전히 부팅되지 않는 상태에서 발생하는 메모리 경고 또는 전원 이벤트 직후에 발생하는 경고는 FROM/SRAM 모듈에 영향을 받았음을 합리적으로 나타냅니다.
경고 코드를 B-64115EN 설명서와 비교하여 특정 오류 설명을 확인하십시오.
