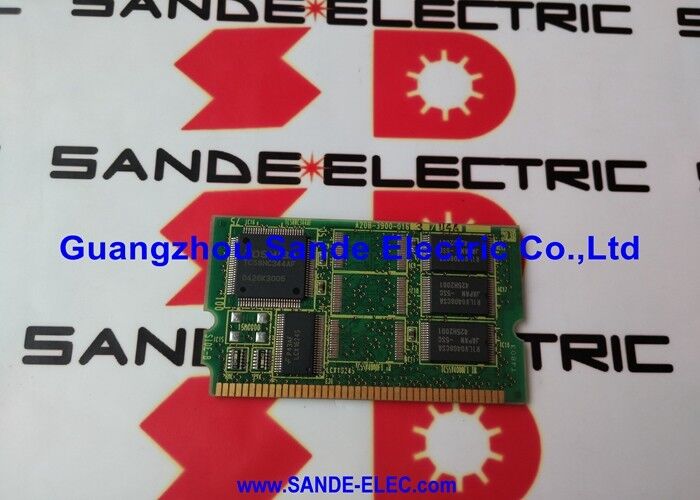

FANUC A20B-3900-0074 | A20B-3900 시리즈 F-ROM 플래시 메모리 모듈 — FANUC CNC 제어 시스템

부품 번호: A20B-3900-0074

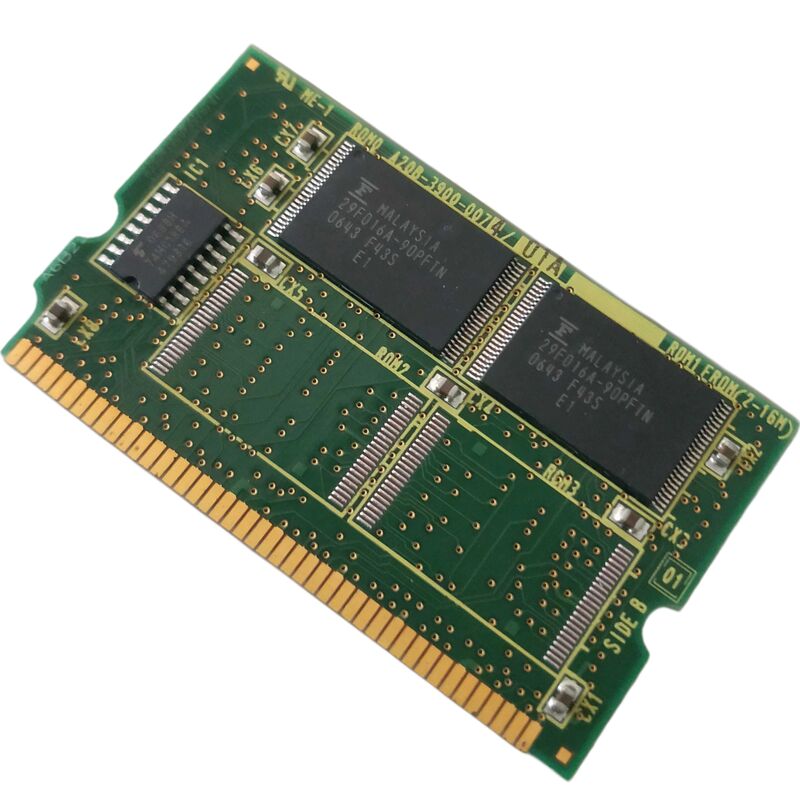

개정: /01A (보드 라벨에 표시된 대로)

제조업체: FANUC Corporation (일본)

제품 유형: F-ROM (Flash Read-Only Memory) DIMM 모듈

시리즈: A20B-3900

메모리 유형: 플래시 ROM — 비휘발성, 배터리 불필요

CNC를 계속 실행시키는 플래시 메모리

A20B-3900-0074는 FANUC의 A20B-3900 시리즈에 속하는 FROM(Flash Read-Only Memory) 모듈입니다. 이 시리즈는 FANUC의 i-Series CNC 제어 아키텍처에 사용되는 플러그인 DIMM 메모리 카드 제품군입니다. 이 모듈은 i-Series 마스터 보드의 DIMM 슬롯에 장착되며 CNC의 시스템 소프트웨어, 서보 제어 펌웨어, PMC 프로그램 및 관련 운영 데이터를 저장합니다.

동일한 컨트롤러의 SRAM 모듈(머신 파라미터, 툴 오프셋 테이블, 파트 프로그램을 저장하며 전원 사이클 동안 데이터를 유지하기 위해 백업 배터리가 필요함)과 달리 FROM 모듈은 플래시 메모리를 사용합니다. 플래시는 배터리 없이도 비휘발성입니다. 내용물은 완전한 전원 손실 후에도 영구적으로 유지되며, 배터리 방전과 관련된 고장은 없습니다. FROM 모듈이 고장 나면, 컨트롤이 운영 소프트웨어를 작동 RAM으로 성공적으로 로드할 수 없기 때문에 일반적으로 전원이 켜질 때 부팅 오류 또는 FROM 패리티 경고가 표시됩니다.

A20B-3900 시리즈는 여러 용량 변형으로 구성되며, 각 변형은 4자리 접미사로 식별됩니다. 0074는 이 제품군에 속하며, 인접한 번호(0071 = 12MB, 0075 = 2MB)는 이 시리즈의 범위를 확인시켜 줍니다. 보드 라벨의 개정 코드 /01A는 특정 생산 개정판을 식별하며, 동일한 사양의 교체품을 요청할 때 관련이 있습니다.

FROM 모듈 교체 — 이후에 해야 할 일

FROM 모듈은 CNC의 시스템 소프트웨어를 저장합니다. 교체 모듈이 설치되면:

• 모듈에 특정 CNC 시리즈 및 소프트웨어 버전에 맞는 올바른 펌웨어가 포함되어 있다면, 컨트롤은 부팅되고 SRAM 모듈의 파라미터 및 프로그램으로 작동을 재개합니다(SRAM이 손상되지 않았다고 가정).
• 모듈이 비어 있는 상태로 도착하면, FANUC 시스템 소프트웨어를 BOOT 화면을 통해 해당 CNC에 맞는 올바른 소프트웨어 이미지가 포함된 CF 카드 또는 메모리 카드를 사용하여 로드해야 합니다.
• 소프트웨어 버전은 CNC의 하드웨어 세대와 일치해야 합니다. 불일치는 올바른 부팅을 방해합니다.

FROM 교체는 파라미터, 파트 프로그램 또는 툴 오프셋에 영향을 미치지 않습니다. 이들은 SRAM 모듈에 저장됩니다.

주요 사양

자주 묻는 질문

Q1: CNC가 전원 켜질 때 FROM 패리티 오류를 표시합니다. A20B-3900-0074가 고장난 것인가요?

부팅 시 FROM 패리티 오류는 모듈의 플래시 메모리가 손상되었거나 고장났음을 나타냅니다. 교체하기 전에 BOOT 화면을 통해 FROM을 다시 플래싱해 보세요. 소프트웨어 손상은 때때로 수정될 수 있습니다. 쓰기 작업이 실패하거나 다시 플래싱 후에도 오류가 지속되면, 모듈의 플래시 셀이 고장난 것이므로 교체해야 합니다.

Q2: 교체용 A20B-3900-0074를 장착한 후 CNC에 파라미터가 표시되지 않습니다. 문제가 발생한 것인가요?

아니요. 파라미터는 FROM 모듈이 아닌 SRAM 모듈에 저장됩니다. SRAM 모듈이 올바르게 처리되었다면(보드 교체 중 배터리 유지), 모든 파라미터, 프로그램 및 오프셋은 그대로 유지됩니다. SRAM 배터리가 교체 중 제거되거나 방전되었다면, SRAM 내용이 손실되었으며 백업에서 복원해야 합니다.

Q3: 교체용 FROM 모듈이 비어 있는 상태로 도착했습니다. 어떤 소프트웨어를 로드해야 하나요?

CNC의 시리즈(예: 16i, 18i) 및 소프트웨어 릴리스와 일치하는 FANUC 시스템 소프트웨어 버전을 BOOT 화면을 통해 로드해야 합니다. 올바른 소프트웨어 이미지를 얻으십시오. 기존 CF 카드 또는 FANUC 서비스의 소프트웨어 아카이브를 사용하십시오. 로드하기 전에 소프트웨어 버전이 원본과 일치하는지 확인하십시오.

Q4: 다른 A20B-3900 변형의 FROM 모듈을 0074 대신 사용할 수 있나요?

A20B-3900 시리즈의 다른 접미사는 다른 플래시 용량을 가질 수 있습니다. 용량이 부족한 모듈을 설치하면 전체 소프트웨어 이미지를 저장하지 못하여 부팅 실패를 유발할 수 있습니다. 정확한 0074 변형을 사용하거나 대체하기 전에 용량 호환성을 확인하십시오.

Q5: A20B-3900-0074는 어디서 조달되나요?

FANUC CNC 애프터마켓을 통해 조달됩니다. 재고 잉여품, 테스트된 리퍼비시 제품, 그리고 때로는 수리 서비스도 가능합니다. 개정 일치가 필요한 경우 /01A 개정판이 있는지 확인하십시오. 보드는 수락 전에 올바른 읽기/쓰기 기능을 위해 테스트되어야 합니다.
