A20B-3900-0071 Fanuc PCB 보드 A20B39000071 A2OB-39OO-OO7I

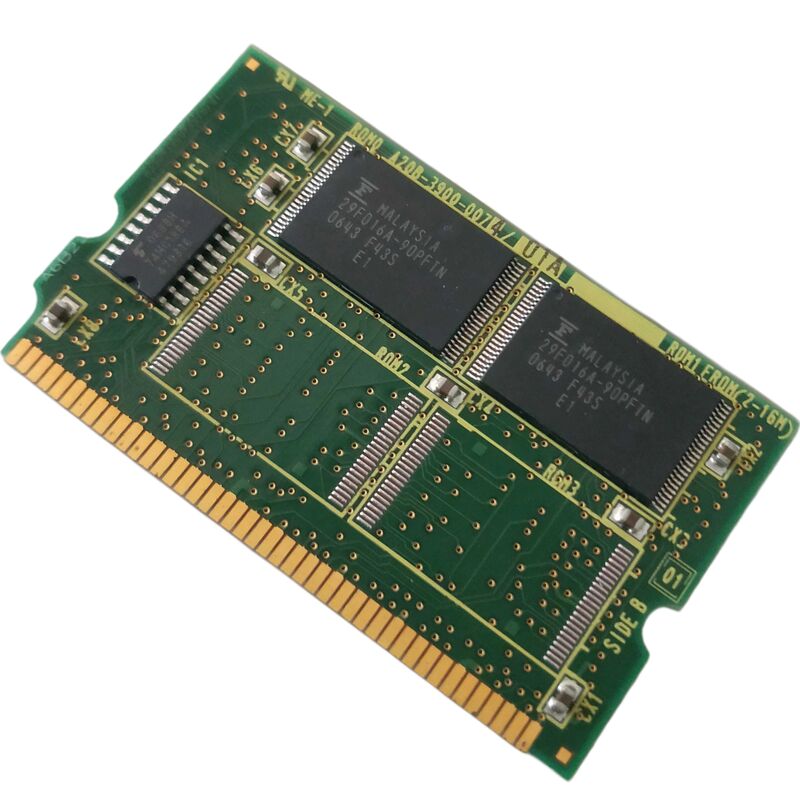

FANUC A20B-3900-0071 12MB FROM 플래시 DIMM 메모리 모듈

부문 번호:A20B-3900-0071

교차 참조:A20B39000071

제조사:FANUC Ltd (일본)

제품 종류:FROM (플래시 롬) DIMM 메모리 모듈 12 MB

제품 시리즈:A20B-3900

비휘발성 펌웨어 저장장치

A20B-3900-0071는 FANUC 시리즈 16i, 18i 및 21i CNC 시스템에 대한 12 MB FROM (플래시 읽기 전용 메모리) DIMM 모듈입니다.그것은 i-시리즈 마스터 보드의 DIMM 슬롯에 연결하고 CNC의 부팅 및 작동에 필요한 모든 것을 저장합니다: FANUC 시스템 소프트웨어, 서보 제어 펌웨어, PMC 사다리 논리 및 관리 프로그램. 전원을 켜면 CNC는 실행을 위해 FROM 컨텐츠를 작동 DRAM에 로드합니다.작동하는 FROM 모듈 없이, CNC가 시작되지 않습니다.

플래시 롬은 배터리 백업 없이 데이터를 보존한다. SRAM과는 달리 백업 배터리가 고장 났을 때 그 내용을 잃는다. 플래시 메모리 셀이 손상되지 않는 한 FROM 모듈은 안정적이다.장애는 일반적으로 FROM 패리티 오류 또는 부팅 실패 알람으로 나타납니다..

A20B-3900 시리즈는 여러 용량 변종을 포함합니다. 0071은 8 MB (0012) 와 더 큰 32 MB 모듈 (0225) 사이에 배치 된 12 MB 버전입니다.필요한 용량은 CNC의 소프트웨어 버전과 설치된 소프트웨어 옵션에 달려 있습니다 주문하기 전에 CNC의 하드웨어 문서에서 필요한 FROM 크기를 확인합니다.

주요 사양

FAQ

Q1: CNC는 전원을 켜면 FROM 패리티 오류를 나타냅니다. A20B-3900-0071이 원인입니까?

부팅 시 FROM 패리티 오류는 실패하거나 손상된 FROM 모듈을 직접 나타냅니다. 모듈을 교체하기 전에, 부팅 화면을 통해 FROM 재 플래시를 시도합니다.모듈의 플래시 셀은 부드러운 오류를 개발 할 수 있습니다. 기록 실패 또는 오류가 다시 플래시 후 지속되면 모듈이 실패하고 교체해야합니다.

Q2: A20B-3900-0071를 교체 한 후 CNC 부팅하지만 잘못된 펌웨어 동작을 보여줍니다. 문제가 무엇입니까?

대체 FROM 모듈이 설치된 빈은 CNC를 초기화되지 않은 상태에서 부팅합니다.특정 CNC 시리즈 및 소프트웨어 버전에 대한 올바른 FANUC 시스템 소프트웨어 파일은 BOOT 화면을 통해 로드해야합니다원본 모듈의 라벨 또는 CNC의 시스템 정보 화면에서 필요한 소프트웨어 버전을 확인합니다.

Q3: 12 MB A20B-3900-0071는 같은 DIMM 슬롯에 8 MB 또는 4 MB 모듈과 호환됩니까?

FROM 모듈 용량은 소프트웨어 버전의 요구 사항과 일치해야합니다. 용량이 작은 모듈은 필요한 모든 소프트웨어 파일을 저장할 수 없습니다.다른 용량 모듈을 교체하기 전에 FANUC의 하드웨어 구성 문서에서 CNC의 설치된 소프트웨어의 최소 FROM 크기를 확인합니다..

Q4: FROM 모듈은 추가 소프트웨어 옵션을 지원하기 위해 12 MB에서 더 큰 용량으로 업그레이드 할 수 있습니까?

네, 마스터 보드의 DIMM 슬롯이 지원하는 한계 내에서. 더 큰 모듈 (예를 들어 32 MB A20B-3900-0225) 은 지원되는 마스터 보드 버전에서 동일한 DIMM 슬롯과 호환됩니다.마스터 보드가 업그레이드 전에 더 큰 모듈 용량을 지원하는지 확인.

Q5: A20B-3900-0071의 출처는 어디인가요?

FANUC i 시리즈 예비 부품 전문업체와 CNC 후품 판매 업체들은 A20B-3900 FROM 모듈을 교환 할 수 있습니다. 새 과잉 및 리모델링 된 단위 모두 사용할 수 있습니다.0071 (12 MB) 변종의 확인 요청.
