| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |

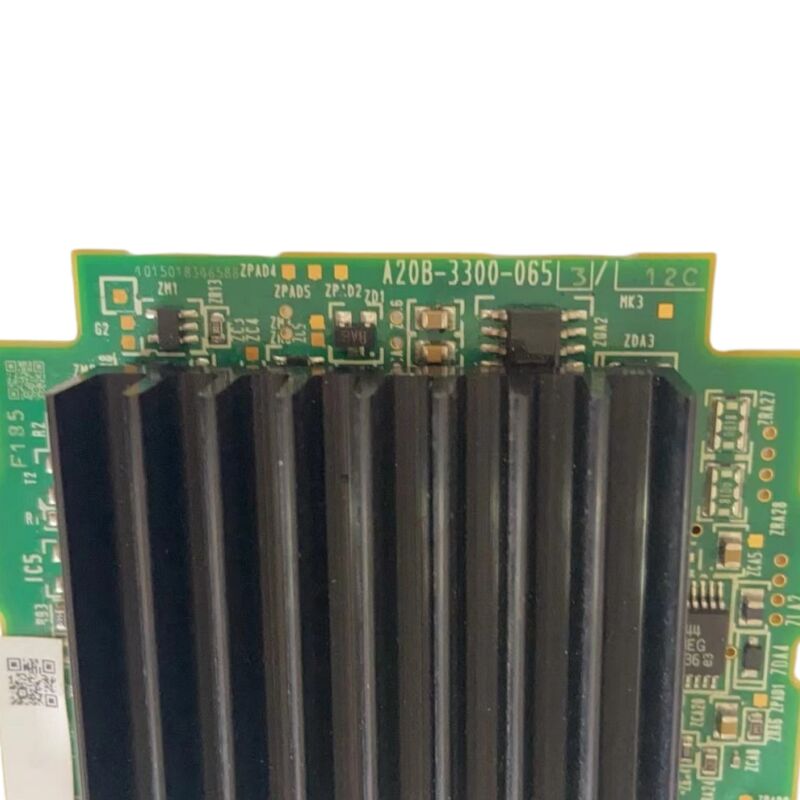

| 모델 번호 | A20B-3300-0653 |
A20B-3300-0653은 FANUC의 A20B-3300 보드 시리즈에 속하는 CPU 모듈로, FANUC CNC 및 로봇 제어 시스템에 사용되는 처리 모듈 제품군입니다. A20B-3300 제품군은 CPU 처리 카드, 그래픽 모듈, 서보 제어 카드 및 고속 메모리 모듈을 포함합니다. -0653은 이 제품군 내의 A2 시리즈 CPU 모듈 변형입니다.
FANUC CNC 제어 장치에서 CPU 모듈은 처리 코어입니다. FROM 메모리 모듈에서 로드된 CNC 시스템 소프트웨어를 실행하고, 실시간 작업(축 보간, PMC 래더 실행, 연산자 인터페이스 처리, I/O 관리)을 조정하며, 제어 장치의 기능 보드 간 데이터 흐름을 관리합니다. CPU 모듈 고장은 전체 제어 시스템 고장을 유발합니다. CNC가 부팅되지 않거나 중간에 중단됩니다.
A20B-3300 시리즈 모듈은 CNC 제어 장치의 메인 호스트 PCB에 다른 기능 모듈(FROM/SRAM 메모리, 서보 제어 카드, 그래픽 모듈)과 함께 장착됩니다. 각 A20B-3300 접미사 변형은 이 모듈식 아키텍처 내에서 특정 기능을 수행합니다. -0653 CPU 모듈은 처리 코어 위치를 차지합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-3300-0653 |
| 시리즈 | A20B-3300 |
| 유형 | A2 CPU 모듈 |
| 원산지 | 일본 |
A20B-3300 제품군 내에는 다양한 기능 위치를 수행하는 여러 변형이 있습니다:
인접한 접미사는 다른 CNC 플랫폼 세대 또는 다른 처리 기능을 수행합니다. A20B-3300 변형 간의 물리적 유사성은 호환성을 나타내지 않습니다. 교체품을 구매하기 전에 설치된 보드의 라벨에서 정확한 부품 번호 A20B-3300-0653을 확인하십시오.
CPU 모듈은 CNC 매개변수를 저장하지 않습니다. 매개변수는 SRAM 메모리 모듈에 있습니다. 그러나 데이터 없는 보드 교체가 적용된다고 가정하기 전에 특정 기계의 아키텍처를 확인하십시오. 원본 CPU 모듈을 제거하기 전에 백업이 필요할 것으로 예상되는지 여부에 관계없이 항상 모든 CNC 데이터(매개변수, PMC 래더, 프로그램)를 백업하십시오.
교체품 장착 후 CNC 부팅 시퀀스가 정상적으로 완료되는지 확인하고, 기계를 생산에 투입하기 전에 CPU 버전 관련 경보 코드가 있는지 확인하십시오.
Q1: CNC 제어 장치에서 A20B-3300-0653은 어떤 역할을 합니까?
A2 시리즈 CPU 모듈로, CNC 시스템 소프트웨어를 실행하고 실시간 제어 작업을 관리하며 제어 장치의 기능 모듈 간 데이터 흐름을 조정하는 중앙 처리 보드입니다. CPU 모듈 고장은 전체 제어 시스템 고장을 유발합니다. CNC가 부팅되지 않거나 작동 중에 중단됩니다.
Q2: 다른 A20B-3300 변형이 -0653을 대체할 수 있습니까?
아니요. A20B-3300 제품군의 인접한 부품 번호는 다른 기능 위치 또는 다른 CNC 플랫폼 세대를 수행합니다. 물리적 유사성은 호환성을 나타내지 않습니다. 항상 설치된 보드의 라벨에서 A20B-3300-0653을 구체적으로 확인하십시오.
Q3: CPU 모듈 고장으로 결론 내리기 전에 무엇을 확인해야 합니까?
보드에서 제어 전원 공급 장치 전압을 확인하십시오. 전원 공급 장치 고장은 CPU 고장과 동일한 증상을 훨씬 저렴한 비용으로 유발합니다. 모든 커넥터 시팅(백플레인, 메모리 모듈)을 확인하십시오. 교체 보드를 주문하기 전에 유지보수 설명서와 비교하여 CNC 부팅 단계 진단 LED 상태를 검토하여 정확한 고장 단계를 파악하십시오.
Q4: CPU 모듈을 교체하면 CNC 매개변수 재입력이 필요합니까?
CNC 매개변수는 CPU 모듈이 아닌 SRAM 메모리 모듈에 있습니다. SRAM 모듈이 교체 CPU 보드로 그대로 이전되면 매개변수가 유지됩니다. 기계의 특정 아키텍처를 확인하고 항상 최신 백업을 유지하십시오.
Q5: A20B-3300-0653은 어디에서 구할 수 있습니까?
FANUC CNC 보드 애프터마켓 — A20B-3300 시리즈 모듈 딜러 및 CNC 수리 전문가를 통해 구할 수 있습니다. -0653 접미사를 구체적으로 확인하십시오. 생산에 중요한 기계의 경우 현장에 검증된 예비품을 보유하는 것을 고려하십시오. CPU 모듈 고장은 저하된 모드 해결 방법 없이 기계가 완전히 중단됩니다.
