| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0638 |

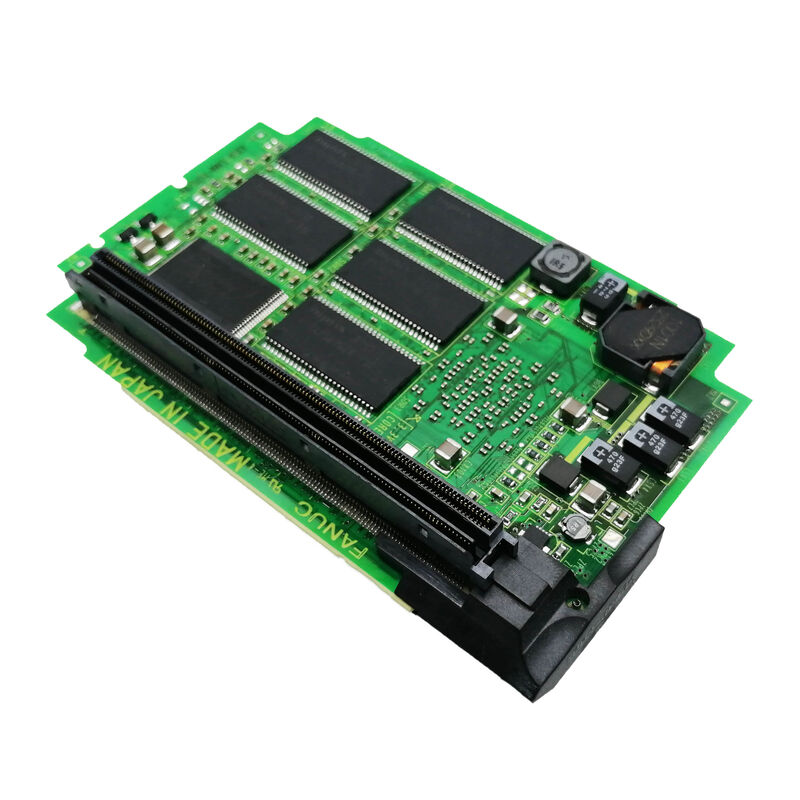

A20B-3300-0638는 0i-D 시리즈 메인 보드에 직접 연결됩니다.그것은 0i-D에 그것의 세르보 축 정보를 제공하는 모듈입니다. 세르보 드라이브에 대한 모든 FSSB 통신을 관리하고 모든 제어 축에 대한 현재 제어 매개 변수를 조정합니다..
KFAS LLC는 "A20B-3300-0638은 Fanuc 0i-Model D (0i-TD, 0i-MD) 유지보수 설명서 B-64305EN에 사용된다".라고 확인합니다.
0i-D는 네 번째 세대 FANUC 0i CNC입니다. 세계 제조업에서 회전 센터와 가공 센터에 가장 널리 사용되는 중급 CNC 플랫폼입니다.그것의 서보 성능은 직접 부분 품질과 사이클 시간에 영향을, 축 카드 CNC 하드웨어 스택에서 가장 중요한 보드 중 하나입니다.
| 매개 변수 | 가치 |
|---|---|
| 호환성 | 시리즈 0i-D (0i-TD, 0i-MD) |
| 최대 축 | 4 |
| 세르보 제어 | HRV3 / HRV2 |
| 인터페이스 | FSSB |
| 사용 설명서 | B-64305EN |
| 시리즈 | A20B-3300 |
A20B-3300-0638의 HRV3 및 HRV2에 대한 지원은 중요합니다. HRV (High Response Vector) 제어는 서보 전류 루프의 대역폭을 결정합니다.
HRV2:전류 루프는 62.5μs 간격으로 업데이트됩니다. 이전 HRV1을 대체한 표준 고 반응 모드. 대부분의 CNC 가공 응용 프로그램에 탁월한 서보 경직성을 제공합니다.
HRV3:현재 루프는 31.25μs 간격으로 업데이트됩니다. HRV2의 사이클 시간 중 절반, 현재 루프 업데이트 속도를 두 배로 증가합니다. 이것은 세르보 경직성을 더욱 증가시킵니다.동적 절단 힘 아래 위치 오류를 감소, 그리고 높은 피드 레이트에서 표면 마감 품질을 향상시킵니다.
정밀 가공용 용품 ∼ 밀접한 용량 회전고속 도형 밀링 A20B-3300-0638에서 HRV3의 사용 가능성은 0i-D를 이전에 더 높은 수준의 CNC 플랫폼과 관련된 서버 성능을 갖출 수있게합니다..
0i-TD CNC 서보 결함:FANUC 0i-TD 톱니바퀴는 하나 이상의 축에 FSSB 통신 경보를 개발합니다. 축 카드 A20B-3300-0638은 오류로 식별됩니다.교체 모든 네 축 채널에 대한 FSSB 서보 통신을 복원.
0i-MD 가공 센터 축 카드 유지:0i-MD 가공 센터에서 제어 시스템 유지 보수가 이루어집니다. A20B-3300-0638은 축 카드의 알려진 좋은 상태로 복원하기 위해 교체됩니다.
Q1: A20B-3300-0638은 0i-D에 특이합니까? 아니면 0i-C에도 호환되나요?
KFAS LLC는 0i-모델 D (0i-TD, 0i-MD) 유지보수 설명서 B-64305EN에 대한 A20B-3300-0638을 확인합니다. 0i-D 및 0i-C는 다른 메인 보드 하드웨어를 사용합니다.0i-C 하드웨어 문서를 통해 0i-C 애플리케이션에 대한 0638이 지정되었는지 확인하기 전에 해당 플랫폼을 주문하십시오..
Q2: 어떤 경보가 A20B-3300-0638가 고장 났다고 나타냅니다?
FSSB 통신 경보 (SV0401, SV0446,0i-D 경보 목록의 관련 FSSB 오류 코드) 는 여러 축에 동시에 나타납니다. 특히 세르보 드라이브와 모터가 올바르게 테스트 될 때단일 축 FSSB 알람은 축 카드보다는 드라이브 측면 결함을 나타낼 수 있습니다.
Q3: A20B-3300-0638을 교체하려면 세르보 매개 변수 변경이 필요합니까?
아니. 0i-D의 서보 매개 변수 (축 이득, HRV 모드 설정, 모터 유형, 인코더 유형) 는 CNC의 주요 SRAM에 저장됩니다.CNC는 FSSB 통신을 다시 설정 하 고 자동으로 네 축에 존재하는 서보 매개 변수를 적용.
Q4: A20B-3300-0638 (Axis Card A2) 와 A20B-3300-0637 (Axis Card A3) 의 차이점은 무엇입니까?
JJ 자동화는 A20B-3300-0637이 Axis Card A3이며, 0i 시리즈 및 30i 시리즈 컨트롤러에서 축 제어 기능을 관리합니다. A3 유형은 A2 유형보다 더 넓은 또는 더 강력한 플랫폼을 제공합니다.A2 (0638) 는 0i-D (0i-TD/0i-MD) 에 대해 구체적으로 확인됩니다.설치된 카드 유형을 표지판에서 확인합니다. 하드웨어 호환성을 확인하지 않고 A3를 A2로 대체하지 마십시오.
