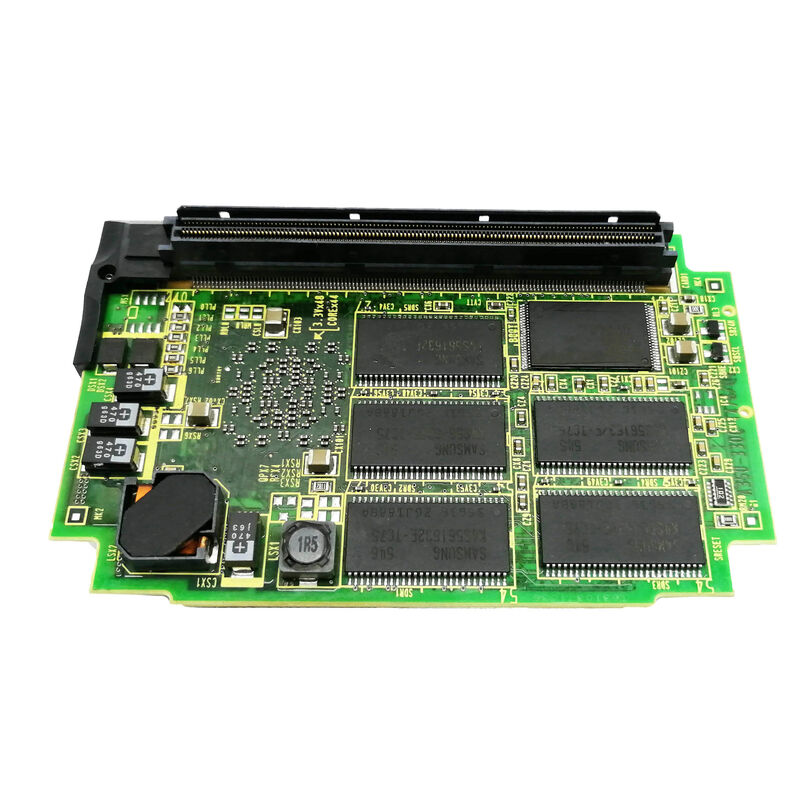

A20B-3300-0603 Fanuc PCB 보드 A20B33000603 A2OB-33OO-O6O3

A20B-3300-0603 FANUC 21i-B 펜티엄 MMX CPU 모듈 32MB DRAM / 확장 메모리 / 시리즈 21i-B CNC / A20B-3300-060x 가족

32MB ∙ 추가 메모리 를 제공 하는 것

A20B-3300-0603는 시리즈 21i-B 펜티엄 MMX CPU 모듈 가족의 32MB DRAM 변종이며, 16MB A20B-3300-0602에 비해 프로세서에 사용할 수 있는 작업 메모리를 두 배로 증가시킵니다.

FANUC 21i-B CNC 아키텍처에서 DRAM은 작업 메모리 (working memory) 란 프로세서가 모든 활성 코드를 실행하고 모든 실행 데이터를 저장하는 공간이다.16MB와 32MB의 차이는 특정 상황에서 중요합니다.:

소프트웨어 옵션 밀도:각 FANUC CNC 소프트웨어 옵션은 DRAM 발자국으로 실행 가능한 코드를 추가합니다. 많은 옵션이 설치된 21i-B 시스템은다중 경로 조정, 세르보 튜닝 도구는 작업 메모리에 더 많은 소프트웨어 요구 사항을 요구합니다. 32MB는 완전히 선택 가능한 구성에 대한 편안한 헤드프레스를 제공합니다.

프로그램 전망 버퍼:고속 고 정밀 가공 모드에서, CNC의 앞을 보는 버퍼는 현재 절단 위치보다 많은 G 코드 블록을 사전 처리합니다. 더 큰 앞을 보는 것은 더 많은 DRAM을 필요로합니다. 항공우주용으로,도형제, 또는 21i-B의 전망이 한계에 도달하는 정밀 콘투어링 응용 프로그램, 추가 DRAM은 버퍼 제약의 위험을 줄입니다.

GUI 및 표시 데이터:21i-B의 그래픽 디스플레이는 도구 경로 시각화, 프로그램 디스플레이, 진단 화면으로 활성 디스플레이 데이터를 DRAM에 저장합니다. 더 복잡한 디스플레이 상태는 더 많은 작업 메모리를 요구합니다.

주요 사양

0602 대 0603 두 가지 21i-B 펜티엄 MMX 변형 중 하나를 선택하는

21i-B를 위한 060x 가족은 두 가지 DRAM 옵션을 제공합니다.

프로세서 성능은 동일합니다. 둘 다 동일한 캐시 및 클럭 특성을 가진 펜티엄 MMX를 사용합니다. 차이점은 순전히 사용 가능한 작업 메모리에 있습니다.

설치된 21i-B 시스템은 광범위한 소프트웨어 옵션을 가지고 있고, 큰 전망 요구 사항을 가진 프로그램을 실행하거나 CNC의 컴퓨팅 자원을 과세하는 정밀 콘투어링에 사용됩니다.A20B-3300-0603는 선호되는 모듈입니다..

적용 시나리오

21i-B를 대체할 수 있는여러 소프트웨어 옵션이 있는 21i-B 시리즈 5축 가공 센터 AICC (AI 컨투어 제어), 세르보 튜닝다자축 조정 전체 옵션 세트에 충분한 작업 메모리를 제공하기 위해 A20B-3300-0603를 CPU 모듈로 사용합니다..

16MB에서 CPU 모듈 업그레이드:A20B-3300-0602 (16MB) 를 가진 21i-B CNC는 시스템의 DRAM 수요를 16MB 헤드룸보다 높이는 추가 소프트웨어 옵션이 설치되면 A20B-3300-0603 (32MB) 로 업그레이드됩니다.

FAQ

Q1: 32MB가 필요할 때 16MB (A20B-3300-0602) 로만 실행되는 21i-B가 어떻게 될까요?

활성 소프트웨어 옵션이 16MB 모듈이 제공하는 것보다 더 많은 DRAM을 필요로 하는 경우, CNC는 완전히 초기화되지 않을 수도 있고, 메모리 관련 알람을 생성하거나 특정 옵션 기능을 로드하기를 거부할 수도 있습니다.FANUC 21i-B 하드웨어 설명서는 각 소프트웨어 옵션 조합에 대한 최소 메모리 요구 사항을 명시합니다.시스템 옵션 목록에서 메모리 요구 사항을 확인합니다.

Q2: A20B-3300-0603가 A20B-3300-0602를 대체할 수 있는 후향 호환성이 있나요?

대부분의 경우, 예. 0603의 추가 32MB는 순수하게 부가적입니다. 프로세서는 동일하게 유지되며 더 큰 메모리는 16MB로 설계된 시스템과 호환성 문제를 일으키지 않습니다.32MB 모듈은 일반적으로 구성 변경이 필요하지 않은 16MB 모듈의 플러그인 대체입니다..

Q3: 21i-B 플랫폼에 사용할 수 있는 최대 DRAM은 무엇입니까?

A20B-3300-060x 패밀리는 21i-B 모듈의 펜티엄 MMX 세대를 위해 32MB (A20B-3300-0603) 로 정상에 올랐다. Later A20B-3300 series modules (such as the B3 generation with 128MB DRAM — A20B-3300-0471 confirmed for 16i-B/18i-B/21i-B) provide substantially larger memory capacity for newer system software versions that support them.

Q4: A20B-3300-0603를 교체하면 저장된 CNC 데이터에 영향을 미치나요?

번호 CNC 매개 변수 및 프로그램은 SRAM 및 FROM 모듈에 위치합니다. CPU 모듈에서 분리됩니다. A20B-3300-0603를 교체하면 저장된 값에 영향을 미치지 않습니다.FROM에서 CNC 부팅 및 온전한 SRAM에서 모든 매개 변수를 읽습니다.

Q5: A20B-3300-0603는 한 작업에서 고장 교체 및 메모리 업그레이드 동시에 사용할 수 있습니까?

만약 기존 CPU 모듈이 고장 났다면실패한 A20B-3300-0602 (16MB) 를 A20B-3300-0603 (32MB) 로 교체하면 동시에 하드웨어 오류를 해결하고 사용 가능한 DRAM을 업그레이드합니다.이 업그레이드를 하기 전에 설치된 소프트웨어 버전이 32MB를 지원하는지 확인하세요.
