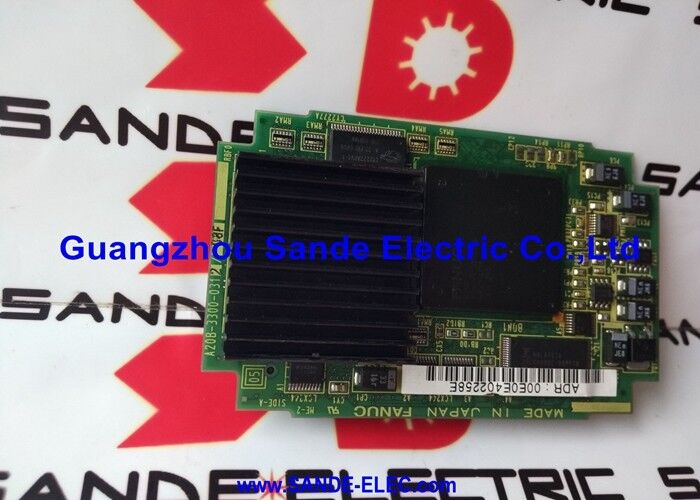

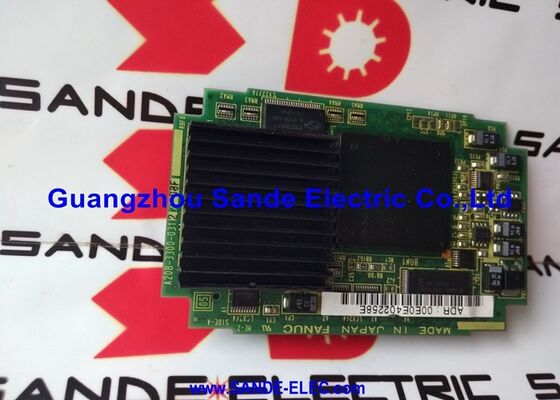

A20B-3300-0601 Fanuc PCB 보드 A20B33000601 A2OB-33OO-O6OI

화낙 A20B-3300-0601 | 시리즈 16iB/18iB CPU 모듈 — SDRAM 32MB/플러그인 PCB 카드

16iB 및 18iB의 CPU 두뇌 - 32MB SDRAM 구성

A20B-3300-0601은 FANUC의 시리즈 16iB 및 18iB CNC 컨트롤러용 플러그인 CPU 모듈 카드입니다. 32MB SDRAM을 탑재하고 제어 장치의 메인 CPU 마더보드에 장착되어 CNC가 실행되는 프로세서와 작업 메모리를 제공합니다. 모든 CNC 사이클 실행, 보간, 서보 명령 생성, HMI 관리 및 백그라운드 작업 처리는 이 모듈을 통해 실행됩니다.

A20B-3300 시리즈 CPU 모듈은 SDRAM 또는 DRAM 용량으로 구별됩니다. -0600 변형은 16MB를 제공합니다. -0601은 32MB SDRAM을 제공합니다. 32MB 구성은 다축 시스템, 복잡한 프로그램 환경 또는 추가 작업 메모리 헤드룸이 보다 정교한 CNC 기능 및 옵션 소프트웨어를 지원하는 구성 등 가장 까다로운 16iB 및 18iB 애플리케이션에 맞게 지정되었습니다.

모듈은 독립형 보드가 아닌 플러그인 카드로, 가장자리 커넥터를 통해 메인 CPU 마더보드에 연결되며 해당 보드에서 정의된 슬롯 위치를 차지합니다. 메인 CPU 보드는 전원과 시스템 상호 연결을 제공합니다. A20B-3300-0601은 처리 코어와 SDRAM을 제공합니다.

주요 사양

-0600 대 -0601 - 메모리 용량에 따라 변형이 결정됩니다.

이 두 가지 변형은 CNC 시스템의 메모리 요구 사항을 확인하지 않고 상호 교환할 수 없습니다. 교체품은 설치된 변형의 메모리 용량 및 유형과 일치해야 합니다. 32MB가 필요한 곳에 16MB 모듈을 설치하면 CNC 소프트웨어에 더 큰 메모리 구성이 필요한 경우 부팅 오류가 발생하거나 기능 가용성이 누락될 수 있습니다.

교체 노트 - FROM/SRAM 데이터가 변경되지 않음

A20B-3300-0601은 SDRAM(휘발성 작업 메모리)을 탑재합니다. CNC의 프로그램 데이터, 매개변수 및 시스템 소프트웨어는 이 CPU 카드가 아닌 FROM/SRAM 모듈(일반적으로 A20B-3900-0xxx 시리즈)에 저장됩니다. CPU 모듈을 교체해도 저장된 프로그램이나 매개변수 데이터는 변경되지 않습니다. CNC는 전원을 켤 때마다 FROM/SRAM의 런타임 데이터를 CPU 모듈의 SDRAM으로 로드합니다. PCB를 교체하기 전에 모든 CNC 데이터를 현재 백업하는 것이 여전히 권장되지만, CPU 모듈만 교체할 때 발생하는 데이터 손실 위험은 FROM/SRAM 모듈보다 낮습니다.

FAQ

Q1: A20B-3300-0600(16MB)과 A20B-3300-0601(32MB)의 기능적 차이점은 무엇입니까?

둘 다 16iB 및 18iB용 CPU 모듈입니다. -0601의 32MB SDRAM은 CNC의 활성 실행 환경에 더 많은 작업 메모리를 제공합니다. 이는 복잡한 다축 시스템, 대규모 프로그램 또는 추가 런타임 메모리 헤드룸이 필요한 옵션 기능에 유용합니다. 설치된 CNC 시스템의 하드웨어 구성에 따라 필요한 변형이 지정됩니다. -0601이 필요한 위치를 -0600으로 바꾸면 기능이 제한되거나 부팅 오류가 발생할 수 있습니다.

Q2: A20B-3300-0601은 CNC 매개변수나 프로그램을 저장합니까?

아니요. SDRAM은 휘발성이므로 전원이 꺼지면 모든 데이터가 손실됩니다. CNC 매개변수, 프로그램, 공구 오프셋 및 시스템 소프트웨어는 FROM 및 배터리 지원 SRAM(일반적으로 별도의 A20B-3900-xxxx 모듈)에 저장됩니다. CPU 모듈은 시작할 때마다 FROM/SRAM 모듈의 이 데이터를 SDRAM으로 로드합니다. CPU 모듈을 교체해도 CNC에 저장된 데이터 구성은 변경되지 않습니다.

Q3: CNC가 부팅되지만 메모리 오류 경보가 표시됩니다. A20B-3300-0601이 원인일 가능성이 높나요?

SDRAM 모듈 오류로 인해 시작 시 메모리 오류 경보가 발생할 수 있습니다. CNC는 전원 공급 자가 테스트 중에 작업 메모리가 올바르게 응답하지 않는 것을 감지합니다. 그러나 부팅 시 메모리 오류는 SRAM 백업 배터리가 고갈되거나(이 카드가 아닌 FROM/SRAM에 영향을 미침) FROM 데이터가 손상된 경우에도 발생합니다. 알람 코드로 구별: DRAM을 가리키는 알람이나 작업 메모리 오류는 이 모듈을 가리킵니다. SRAM 또는 FROM 알람은 FROM/SRAM 모듈을 가리킵니다.

Q4: A20B-3300-0601을 교체한 후 CNC를 구성해야 합니까?

CPU 모듈만 교체하고 FROM/SRAM 모듈은 그대로 유지하는 경우 CNC 매개변수 및 소프트웨어는 정상적으로 FROM/SRAM에서 로드됩니다. CNC는 다음에 전원을 켤 때 구성된 상태를 재개해야 합니다. 생산으로 돌아가기 전에 CNC 매개변수 페이지를 확인하고 I/O 및 드라이브 작동을 확인하여 모든 매개변수와 기능이 손상되지 않았는지 확인하십시오.

Q5: A20B-3300-0601의 출처는 어디입니까?

FANUC 16iB/18iB CNC 부품 애프터마켓을 통해 FANUC i 시리즈 PCB 딜러, CNC 수리 전문가 및 테스트를 거친 잉여 공급업체가 있습니다. 설치된 모듈의 라벨에서 A20B-3300-0601(32MB SDRAM)을 확인하십시오. A20B-3300-0600(16MB)은 CNC 시스템의 메모리 사양을 확인하지 않고 직접 대체할 수 없습니다.
