| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0551 |

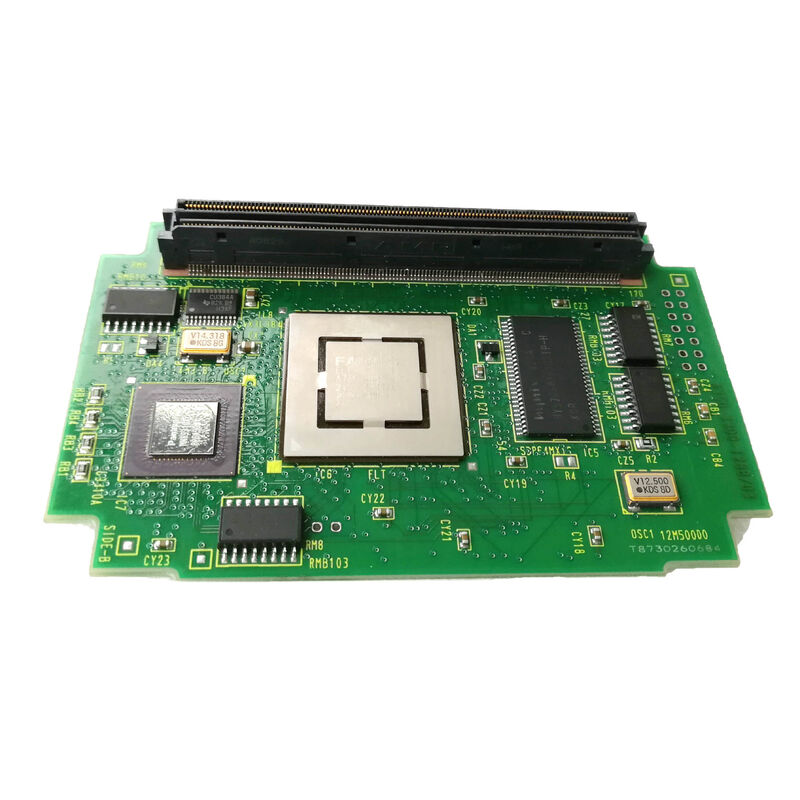

A20B-3300-0551은 일반용 CPU 모듈이 아닙니다.그래픽 사용자 인터페이스 모듈디스플레이 처리 및 그래픽 인터페이스 기능에 전념하고 있습니다. CNC의 주요 CPU 모듈은 프로그램 인터폴레이션, 축 제어 및 시스템 조정,GUI 모듈은 운영자의 시각 인터페이스에 대한 책임을 져야 합니다..
이러한 기능적 분리가 중요한 건축적 이점을 제공합니다.조작자의 디스플레이 경험은 CNC 주 CPU가 복잡한 다축 계산으로 많이 부하되더라도 부드럽고 반응합니다.각각의 프로세서는 처리 시간에 경쟁하지 않고 자신의 도메인을 처리합니다.
| 매개 변수 | 가치 |
|---|---|
| 모듈 유형 | GUI (그래픽 사용자 인터페이스) |
| 기억력 | 128MB DRAM |
| 형태 요인 | 플러그인 모듈 |
| 시리즈 | A20B-3300 |
The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.
CNC 구성 내의 관계:
주 CPU 모듈:프로그램 실행, 모션 인터폴레이션, PMC 사다리, 서보 통신, 시스템 조정
GUI 모듈 (A20B-3300-0551):디스플레이 렌더링, 운영자 인터페이스, 그래픽 피드백, PC 기능 애플리케이션
둘 다 동일한 메인 보드에 연결되지만 독립적인 처리 도메인을 제공합니다. GUI 모듈의 오류는 CNC가 가공을 계속하는 동안 운영자 디스플레이를 방해 할 수 있습니다.
PC 기능과 함께 CNC에서 GUI 모듈 오류:PC 기능이 있는 FANUC CNC는 표시 문제가 발생합니다. 그래픽 인터페이스가 느려지거나 도구 경로 표시가 성능이 되지 않거나 PC 기능이 충돌합니다. CNC는 정상적으로 가공을 계속합니다.A20B-3300-0551 GUI 모듈이 오류로 확인되었습니다.교체면 디스플레이와 PC 기능이 복구됩니다.
CNC 디스플레이 리뉴얼:FANUC CNC 시스템의 그래픽 디스플레이 품질은 수년간의 서비스로 악화되었습니다. A20B-3300-0551 GUI 모듈은 디스플레이 시스템 갱신의 일부로 교체됩니다.
Q1: 어떤 CNC 시스템이 A20B-3300-0551 GUI 모듈을 사용합니까?
The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display options. 호스트 메인 보드의 하드웨어 문서에서 적용 가능한 CNC 모델을 확인합니다.
Q2: A20B-3300-0551을 교체하면 CNC 매개 변수나 부품 프로그램에 영향을 주나요?
번호 CNC 매개 변수 및 부품 프로그램은 메인 보드의 SRAM 및 FROM 메모리 모듈에 위치합니다. GUI 모듈에 있지 않습니다. A20B-3300-0551을 교체하는 것은 저장된 값에 영향을 미치지 않습니다.교체 장치를 설치 한 후, 디스플레이와 GUI 기능은 복원. CNC의 가공 능력은 GUI 모듈 오류에 의해 영향을받지 않았습니다.
Q3: CNC가 프로그램을 실행하는 동안 A20B-3300-0551 GUI 모듈이 고장 났다면 어떻게 될까요?
생산 중에 GUI 모듈이 고장 났을 경우 CNC의 가공 기능은 계속됩니다. 주요 CPU, 서보 축 및 PMC는 영향을받지 않습니다. 운영자 디스플레이는 비 기능적이거나 불규칙하게 될 수 있습니다.운영자 패널에서 프로그램을 모니터링하거나 CNC와 상호 작용하는 것이 불가능합니다.기계는 결함이있는 모듈을 교체하기 위해 가능한 한 빨리 안전하게 중지해야합니다.
Q4: 128MB는 현대 PC 기능 애플리케이션에 충분합니까?
A20B-3300-0551의 128MB DRAM은 FANUC i-B 세대의 PC 기능에 관대했습니다. 이 CNC 세대에 설계되고 자격을 갖춘 PC 응용 프로그램에는 128MB가 충분한 메모리를 제공합니다. Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
