| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0475 |
A20B-3300 CPU 모듈 시리즈 전체에서 DRAM 용량을 추적하면 FANUC CNC 처리 기능의 발전을 보여줍니다. 이전 세대는 8MB, 16MB, 32MB의 DRAM을 탑재했습니다. A20B-3300-0475는 128MB의 통합 DRAM을 제공합니다. 이는 최신 FANUC CNC 플랫폼의 요구 사항을 반영하는 중요한 단계입니다.
128MB의 작업 메모리는 다음을 가능하게 합니다.
더 큰 프로그램 미리보기 버퍼:CNC는 절단 지점보다 앞서 더 많은 G 코드 블록을 버퍼링할 수 있으므로 복잡하고 조밀한 공구 경로 프로그램에서도 높은 이송 속도로 원활하게 실행할 수 있습니다.
더욱 정교한 PMC 프로그램:고급 머신 시퀀스 로직, 다중 장치 통신 관리 및 복잡한 조건부 처리로 인해 CPU 작업 메모리 환경에 대한 요구가 높아졌습니다.
향상된 운영 체제 및 옵션 소프트웨어:FANUC CNC 소프트웨어의 각 세대는 더 많은 기능이 통합됨에 따라 성장합니다. 128MB 작업 메모리는 타협 없이 CNC 플랫폼의 모든 기능을 갖춘 소프트웨어 이미지를 수용합니다.
| 매개변수 | 값 |
|---|---|
| 보드 유형 | A3 |
| 음주 | 128MB(통합) |
| 시리즈 | A20B-3300 |
| 폼 팩터 | 플러그인 CPU 모듈 |
| 애플리케이션 | A3 보드 유형 FANUC CNC |

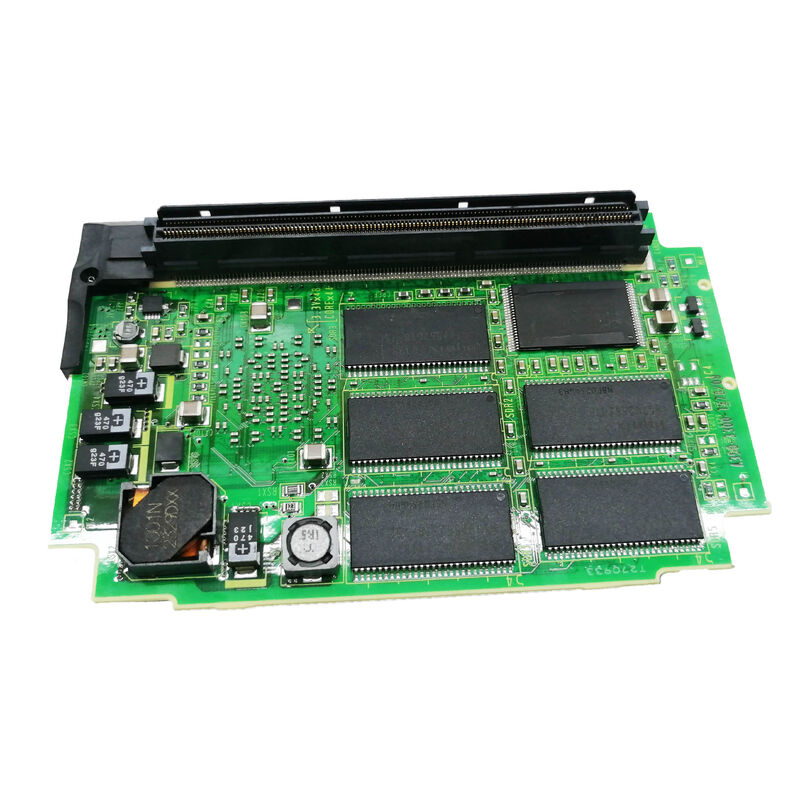

A20B-3300-0475는 모든 128MB DRAM을 CPU 카드 PCB에 직접 통합합니다. 별도의 DRAM 확장 모듈이 필요하지 않습니다. 전체 작업 메모리 할당은 단일 부품 번호로 제공됩니다.
이 통합으로 시스템 서비스가 단순화됩니다. CPU 카드 또는 작업 메모리 문제가 의심되는 경우 A20B-3300-0475 교체는 한 번의 작업으로 두 가지 문제를 모두 해결합니다. 재고가 있는 단일 보드는 CPU 및 DRAM 오류 모드를 모두 다루므로 필요한 예비 부품의 범위가 줄어듭니다.
A3 메인 보드의 CNC 부팅 실패:A3 메인 보드 구성의 FANUC CNC 시스템이 시작 시퀀스를 완료하지 못합니다. 메모리 관련 알람 코드가 나타납니다. A20B-3300-0475 CPU 카드는 CPU와 DRAM이 결합된 모듈로 교체됩니다. 교체품을 장착한 후 CNC가 정상 작동을 재개합니다.
고부가가치 생산 장비용 예비 카드:128MB DRAM CPU 요구 사항을 갖춘 FANUC CNC 플랫폼을 실행하는 머시닝 센터는 A20B-3300-0475를 중요한 예비 부품으로 유지합니다. CPU 모듈에 장애가 발생하면 카드를 즉시 사용할 수 있으므로 수리부터 생산까지 걸리는 시간이 며칠에서 몇 시간으로 단축됩니다.
Q1: A20B-3300-0475는 A20B-3300-0471(역시 128MB DRAM)과 어떻게 다릅니까?
둘 다 128MB DRAM CPU 모듈이지만 보드 유형 지정이 다릅니다. -0475는 A3 유형입니다. -0471은 15i/16i/18i/21i 모델 B 시스템용 i-B3 유형입니다. 이러한 다양한 명칭은 다양한 메인 보드 세대에 맞는 다양한 물리적 커넥터 인터페이스를 나타냅니다. 서로 바꿔 사용할 수 없습니다. 항상 CPU 카드 유형을 특정 CNC 시스템의 메인 보드 지정과 일치시키십시오.
Q2: A20B-3300-0475에 CNC 시스템 소프트웨어가 포함되어 있습니까?
아니요. CNC 시스템 소프트웨어는 FROM(플래시 ROM) 모듈(FANUC 제어 시스템의 별도 플러그인 보드)에 저장됩니다. A20B-3300-0475는 프로세싱 코어와 128MB 작업 메모리만 제공합니다. 전원을 켜면 CNC는 FROM 모듈의 소프트웨어를 CPU 카드의 DRAM으로 다시 로드합니다. CPU 카드를 교체해도 FROM 내용이나 SRAM에 저장된 매개변수에는 영향이 없습니다.
Q3: A20B-3300-0475를 사용하여 이전에 더 낮은 DRAM 용량 CPU 카드를 실행하던 시스템을 업그레이드할 수 있습니까?
이는 메인 보드의 CPU 카드 슬롯이 A3 보드 유형에 맞는지 여부와 CNC 소프트웨어 버전이 128MB 작업 메모리를 지원하는지 여부에 따라 달라집니다. 이전에 더 적은 DRAM으로 실행되었던 시스템에서 더 큰 용량의 카드를 사용해도 물리적 호환성이 확인되면 해롭지 않습니다. 그러나 시스템 소프트웨어는 전체 128MB를 처리할 수 있어야 합니다. 동일한 교체가 아닌 업그레이드로 적합하기 전에 CNC의 하드웨어 및 소프트웨어 문서에서 확인하십시오.
Q4: A20B-3300-0475를 장착한 후 올바른 절차는 무엇입니까?
CPU 카드를 설치한 후 CNC 전원을 켜고 부팅 순서를 관찰합니다. 시스템은 초기화를 완료하고 FROM에서 소프트웨어를 로드하고 SRAM에서 매개변수를 읽어야 합니다. 모든 축, PMC 기능 및 통신 옵션이 올바르게 작동하는지 확인하십시오. FROM 콘텐츠 또는 SRAM 매개변수가 누락된 경우 백업에서 복원하세요. 기계의 유지보수 기록에 교체 사항을 기록하십시오.
Q5: A20B-3300 시리즈에 A20B-3300-0475 외에 다른 A3 CPU 모듈 변형이 있습니까?
예. A20B-3300 시리즈 내에서 여러 CPU 모듈은 다양한 DRAM 용량에서 A3 유형 지정을 갖습니다. -0475는 128MB 변형입니다. 다른 A3 변형은 다른 DRAM 크기를 가질 수 있습니다. 주문하기 전에 항상 설치된 모듈의 라벨에서 보드 유형(A3)과 DRAM 용량을 모두 확인하십시오. 두 가지가 모두 일치하면 교체품이 원래 모듈의 전체 사양을 충족함을 보장합니다.
