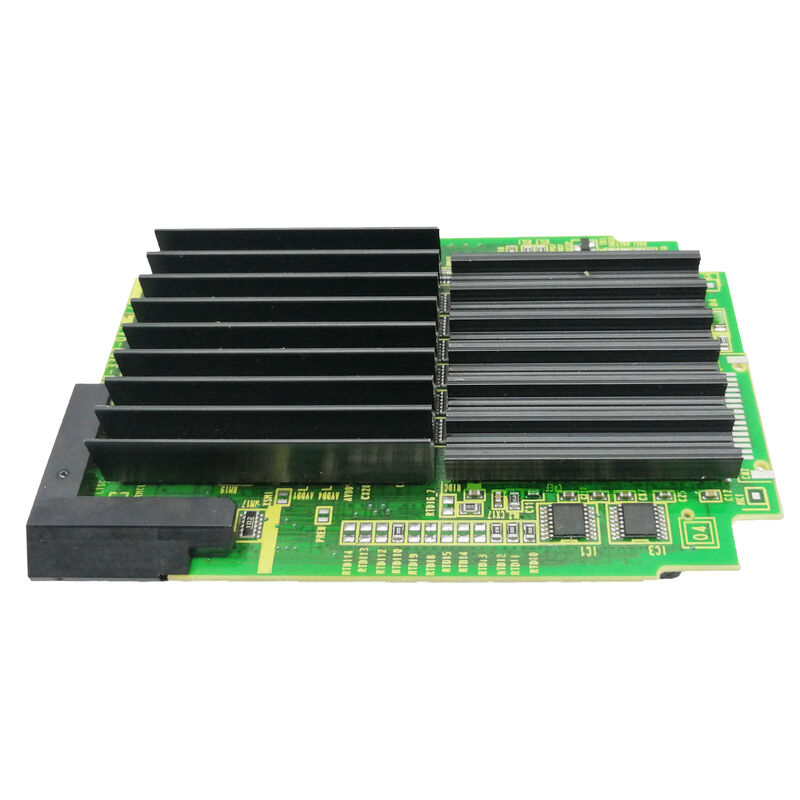

A20B-3300-0471 Fanuc PCB 보드 A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 | FANUC B3 세대 CPU 모듈 — 128MB DRAM / 시리즈 16i-B / 18i-B / 21i-B / 전체 B세대 메모리

B3 — iB 세대를 위한 전체 메모리

A20B-3300-0471은 FANUC iB 세대 CNC 플랫폼을 위한 최대 메모리 CPU 모듈입니다. 128MB DRAM에서는 B2 모듈(A20B-3300-0470)의 작업 메모리를 두 배로 늘리고 이러한 플랫폼을 처음 지원했던 원래 Pentium MMX 모듈의 메모리를 8배 제공합니다.

이 128MB 용량은 사치가 아닙니다. 이는 다음과 같은 시리즈 16i-B, 18i-B 및 21i-B CNC 시스템에 적합한 사양입니다.

완전 옵션:AICC(AI 윤곽 제어), 5축 변환, 서보 최적화, 그래픽 확인 등을 포함한 고급 소프트웨어 옵션이 각각 CNC 소프트웨어 설치 공간에 추가됩니다. 완전 옵션 iB CNC는 128MB B3 모듈의 메모리 여유 공간을 활용합니다.

PC 기능 활성화:iB 시리즈 CNC는 맞춤형 HMI 애플리케이션, 데이터 수집 및 DNC를 위한 내장형 PC 기능을 지원합니다. PC 기능 소프트웨어는 CNC 커널과 동일한 작업 메모리 내에서 실행됩니다. 128MB는 두 가지 모두에 충분한 공간을 제공합니다.

21i-B 플랫폼 제공:21i-B는 16i-B/18i-B보다 더 복잡한 플랫폼입니다. B3는 16i-B, 18i-B 및 21i-B의 세 가지를 모두 포괄하는 것으로 확인된 유일한 CPU 모듈입니다. B2(0470)는 16i-B 및 18i-B에서만 확인되었습니다.

주요 사양

B2 대 B3 — 각각을 선택하는 시기

B2(A20B-3300-0470)와 B3(A20B-3300-0471) 사이의 선택은 설치된 CNC 구성에 따라 다릅니다.

간단한 교체를 위해: 설치된 모듈의 명칭을 일치시키십시오. B2로 구성된 CNC는 64MB로 검증되었습니다. B3이 있는 CNC는 전체 128MB를 사용합니다. 설계 검토 없이 대체하면 한 방향(B2 슬롯의 B3, 필요한 것보다 더 많은 메모리를 효과적으로 제공)에서는 작동할 수 있지만 다른 방향에서는 작동하지 않을 수 있습니다(B3 슬롯의 B2는 예상 메모리의 절반을 제공합니다).

응용 시나리오

21i-B CNC CPU 모듈 오류:FANUC 시리즈 21i-B 머시닝 센터에서 CPU 수준 오류가 발생했습니다. A20B-3300-0471이 올바른 B3 모듈로 확인되었습니다. 교체하면 128MB CPU 처리가 복원됩니다.

16i-B CNC 메모리 업그레이드:현재 B2 모듈(64MB)을 실행 중인 시리즈 16i-B CNC는 더 많은 작업 메모리가 필요한 추가 소프트웨어 옵션이 설치되면 B3(128MB)으로 업그레이드됩니다.

FAQ

Q1: A20B-3300-0471(B3, 128MB)은 B2(64MB)용으로 설계된 16i-B 메인보드 슬롯에서 호환됩니까?

128MB의 B3은 B2보다 더 많은 메모리를 제공합니다. 대부분의 경우 B3는 B2용으로 설계된 슬롯의 호환 가능한 교체품입니다. 메모리가 커진다고 해서 호환성 문제가 발생하지는 않습니다. CNC는 추가 작업 메모리의 이점을 누릴 수 있습니다. 최소 또는 최대 메모리 제약 조건이 적용되는지 FANUC 16i-B 하드웨어 설명서에서 확인하십시오.

Q2: 이전 Pentium MMX 모듈(16~32MB)에 비해 B3(128MB)의 주요 장점은 무엇입니까?

B3는 Pentium MMX 세대(16MB 또는 32MB)보다 4~8배 더 많은 작업 메모리를 제공합니다. 이를 통해 완전한 옵션의 CNC 구성, PC 기능 애플리케이션 및 복잡한 프로그램 미리보기 처리가 메모리 부족 없이 작동할 수 있어 설치된 옵션 세트 전반에 걸쳐 더욱 안정적이고 일관된 CNC 성능을 제공합니다.

Q3: A20B-3300-0471을 교체하면 CNC 매개변수나 프로그램에 영향이 있습니까?

아니요. CNC 매개변수와 프로그램은 CPU 모듈과 별도의 SRAM 및 FROM 모듈에 있습니다. A20B-3300-0471을 교체해도 저장된 데이터에는 영향이 없습니다. 교체품을 장착한 후 CNC는 FROM에서 부팅되고 SRAM에서 자동으로 매개변수를 읽습니다.

Q4: A20B-3300-0471은 시리즈 21i-A(모델 A)에도 사용됩니까, 아니면 21i-B에만 사용됩니까?

B3 명칭은 B세대 하드웨어 플랫폼을 구체적으로 식별합니다. 21i-A(모델 A)는 21i-B와 다른 CPU 모듈 사양을 사용했습니다. A20B-3300-0471은 A세대(21i-A)가 아닌 B세대(21i-B)에서 확인됐다. 주문하기 전에 설치된 시스템이 21i-A인지 21i-B인지 하드웨어 설명서에서 확인하십시오.

Q5: A20B-3300-0471에는 어떤 공급업체와 보증 조건이 적용됩니까?

여러 FANUC 전문가가 가용성을 확인합니다: DNC Electronics(직접 공급 및 교환, 16i-B/18i-B 재고 유지), fanuc-controller.com(12개월 보증), Industrial Automation Co(재고 있음), FanucWorld(신규/리퍼브/수리). MRO Electric은 수리된 장치에 대해 2년 보증을 제공합니다. MRO Electric을 통해 코어 교환이 가능합니다.
