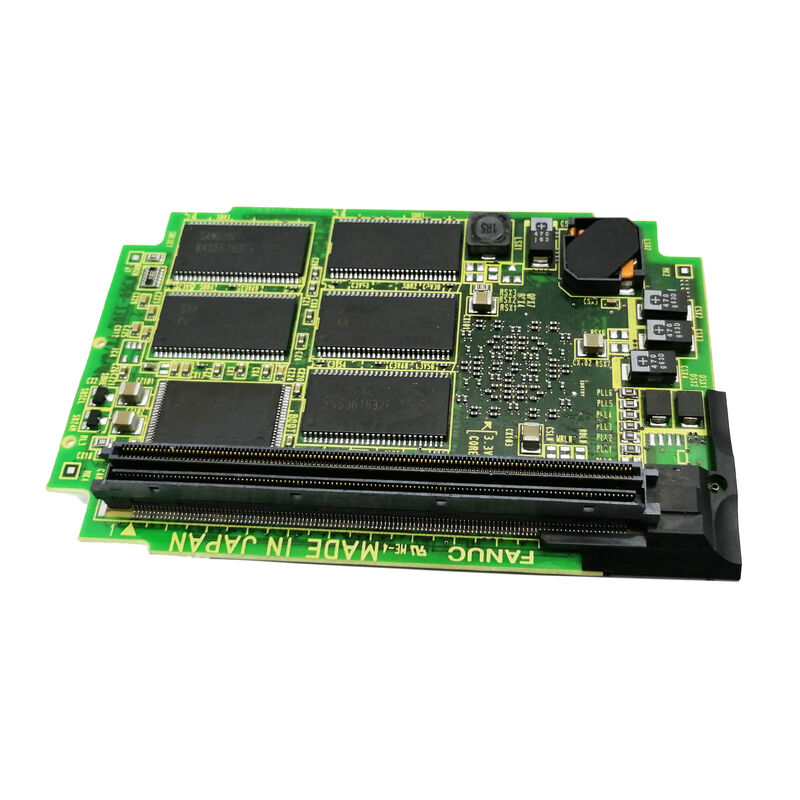

A20B-3300-0470 Fanuc PCB 보드 A20B33000470 A2OB-33OO-O47O

A20B-3300-0470 | FANUC B2 Pentium CPU 모듈 — 64MB DRAM / 16i-B 및 18i-B 시리즈 / B3 이전 버전 / 0–60°C

B2 — 시리즈 16i-B/18i-B용 64MB Pentium CPU

DNC Electronics는 A20B-3300-0470을 확인합니다. "B2 프로세서 + DRAM 모듈 시리즈 16i 및 18i 컨트롤. 64MB DRAM 모델 B를 갖춘 펜티엄 CPU. 시리즈 16i 및 18i 컨트롤의 최신 모델 B 세대에 장착됩니다."

A20B-3300-0470(B2, 64MB) 및 A20B-3300-0471(B3, 128MB)은 FANUC 시리즈 16i-B 및 18i-B 플랫폼을 위한 두 가지 CPU 모듈 옵션입니다.

64MB의 B2(0470)는 Pentium MMX 세대의 16MB와 B3의 128MB를 연결하여 B3 세대의 최대 128MB 용량 없이도 16i-B 및 18i-B에 상당한 작업 메모리 헤드룸을 제공합니다.

주요 사양

64MB DRAM — 실용적인 작업 메모리

B2 모듈의 64MB DRAM은 표준에서 중간 정도의 복잡한 16i-B/18i-B CNC 구성을 위한 충분한 작업 메모리를 제공합니다.

표준 소프트웨어 옵션 세트:가장 일반적으로 설치되는 16i-B/18i-B 옵션(리지드 태핑, AICC, 5축 변환, 서보 튜닝)은 64MB 작업 메모리 할당 내에서 편안하게 실행됩니다.

일반적인 프로그램 복잡성:일반적인 머시닝 센터 및 터닝 센터 애플리케이션을 위한 G 코드 프로그램은 미리보기 깊이 또는 실행 속도에 대한 메모리 제약 없이 64MB에서 실행됩니다.

디스플레이 및 시스템 기능:CNC의 디스플레이 관리, 진단 기능 및 직렬 통신은 모두 표준 시스템 구성의 경우 64MB 내에서 작동합니다.

옵션이 가장 많은 16i-B 시스템의 경우 128MB의 B3 모듈(0471)이 추가 헤드룸을 제공하지만 이를 사용하는 시스템 구성에는 64MB의 B2가 올바른 사양입니다.

응용 시나리오

16i-B CNC B2 CPU 오류:B2 CPU 모듈이 있는 FANUC 시리즈 16i-B CNC에서 프로세서 수준 오류가 발생합니다. A20B-3300-0470이 식별됩니다. 교체하면 64MB 처리 능력이 복원됩니다.

18i-B 독립형 모듈 교체:A20B-3200-042x 독립형 메인 보드가 있는 시리즈 18i-B CNC에는 B2 CPU 모듈 교체가 필요합니다. A20B-3300-0470이 확인된 대체품입니다.

FAQ

Q1: B2(A20B-3300-0470, 64MB)와 B3(A20B-3300-0471, 128MB)의 차이점은 무엇인가요?

둘 다 Pentium급 처리 기능을 갖춘 Series 16i-B/18i-B 플랫폼을 제공합니다. B3는 B2의 64MB 작업 메모리의 두 배인 128MB DRAM을 제공합니다. B3는 옵션이 더 많은 16i-B/18i-B 구성을 지원하고 21i-B도 지원합니다(0471은 16i-B, 18i-B 및 21i-B에 대해 확인됨). B2는 특히 B3의 확장 메모리가 없는 16i-B 및 18i-B용 64MB 모듈입니다.

Q2: A20B-3300-0470(B2)은 이전 Pentium MMX 모듈 A20B-3300-0600을 대체하기에 적합합니까?

A20B-3300-0600(펜티엄 MMX, 16MB) 및 A20B-3300-0470(B2, 64MB)은 모두 시리즈 16i-B/18i-B를 지원합니다. 0470이 0600이 장착된 곳에 직접 연결할 수 있는지 여부는 메인 보드 소켓 사양에 따라 다릅니다. 교체하기 전에 해당 하드웨어 설명서를 확인하십시오.

Q3: A20B-3300-0470을 교체하면 CNC 매개변수나 프로그램에 영향이 있습니까?

아니요. CNC 매개변수와 프로그램은 CPU 카드와 별도로 SRAM 및 FROM 모듈에 있습니다. A20B-3300-0470을 교체해도 저장된 데이터에는 영향이 없습니다. 교체품을 장착한 후 CNC는 FROM에서 부팅하고 SRAM에서 정상적으로 매개변수를 읽습니다.

Q4: B3(A20B-3300-0471)용으로 설계된 메인보드에 A20B-3300-0470을 장착할 수 있나요?

B2와 B3는 동일한 플랫폼에 대한 서로 다른 용량 모듈입니다. B2 모듈이 B3를 지원하는 메인 보드 소켓에서 호환되는지 여부는 메모리 인터페이스 사양에 따라 다릅니다. B2는 올바르게 작동할 수 있지만 128MB가 아닌 64MB의 작업 메모리만 제공합니다. 대신 저용량 모듈을 장착하기 전에 FANUC 16i-B 하드웨어 설명서를 확인하십시오.
