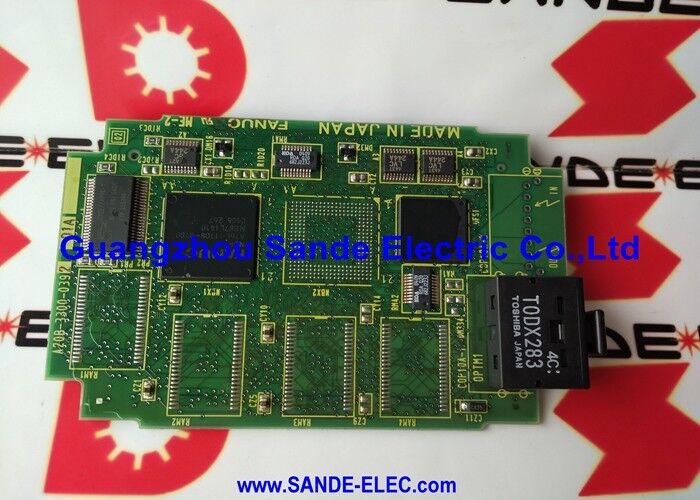

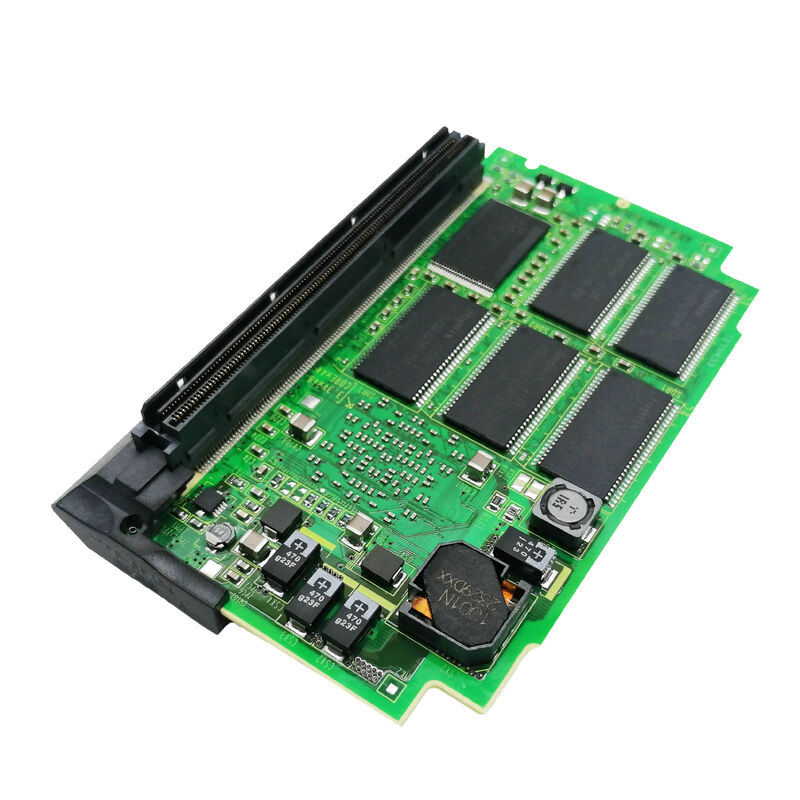

A20B-3300-0440 Fanuc PCB 보드 A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 FANUC FSSB 2 경로 축 서보 모듈 B26 30i / 31i / 32i / R-30i / DSP4 / 다 경로 서보 확장

2 경로 서보 모듈 2 경로 무슨 뜻?

FANUC CNC 용어에서 "2 PATH"는 2 경로 제어를 의미합니다. 두 개의 독립적인 프로그램 시퀀스가 동일한 컨트롤러에서 동시에 실행되는 CNC 구성입니다.각 경로는 자체 프로그램 블록이 있습니다., 자체 스핀들, 자체 세트 서보 축, 그리고 자체 좌표 시스템. 이것은 다자 축 단일 경로 제어와 구별됩니다. 단일 경로 시스템에서,모든 축이 하나의 조정된 운동 순서에 기여합니다..

2 경로 시스템에서는 두 경로가 독립적으로 작동합니다. 경로 1는 주 스핀델을 회전하는 반면 경로 2는 동시에 하위 스핀델을 작동하며 각각 다른 프로그램 블록을 실행합니다.A20B-3300-0440는 이 2 경로 아키텍처를 지원하는 FSSB 서보 인터페이스를 제공합니다. 이중 FSSB 경로가 동시에 두 CNC 프로그램 경로를 서비스하는 서보 드라이브에 연결됩니다..

주요 제품 정보

DSP4 고급 서버 처리 기술

A20B-3300-0440는 DSP4 (디지털 신호 프로세서, 4세대) 기술을 사용합니다.DSP4는 30i/31i/32i 플랫폼을 위한 FANUC의 고급 서보 처리 ASIC를 나타냅니다. B 세대의 039x 서보 카드에서 사용되는 C5410A의 후속DSP4는 다음과 같이 합니다.

더 높은 처리 처리량:더 많은 축을 지원하고 단위 시간당 더 복잡한 세르보 조정 30i 플랫폼의 높은 축 수 및 다단계 구성에 필수적입니다.

고급 서버 제어 알고리즘:DSP4 기반 모듈은 최신 FANUC HRV 서보 제어 모드를 지원하여 더 높은 서보 대역폭과 더 나은 추적 성능을 제공합니다.

복수 경로 동기화:같은 FSSB 사이클 내에서 두 개의 독립적인 CNC 프로그램 경로를 통해 축에 대한 서보 데이터를 조정합니다.

적용 시나리오

30i CNC 2단계 가공 시스템:FANUC 30i CNC는 독립적인 주선과 하위 스핀들 경로로 쌍탑 턴을 제어합니다. A20B-3300-0440은 두 프로그램 경로에 걸쳐 두 축에 대한 FSSB 서보 통신을 동시에 제공합니다.

R-30i 로봇, 다축 셀:복잡한 자동화 셀의 R-30i 로봇 컨트롤러는 A20B-3300-0440을 사용하여 로봇 관절과 외부 축에 대한 FSSB 서보 용량을 확장합니다.

FAQ

Q1: A20B-3300-0440에 대해 "B26"라는 명칭은 무엇을 의미합니까?

"B26"는 A20B-3300-044x FSSB 서보 모듈 가족 내의 모듈 유형 식별자입니다. "B"는 B 세대 플랫폼 호환성을 식별합니다. "26"는이 세대 내의 특정 유형 번호입니다.,이 2 경로 구성을 B24 (2 경로 16 축) 및 B11 (1 경로 4 축) 에서 구별합니다. 교체 공급을 하기 전에 설치된 모듈의 표시를 그 표지판에서 확인합니다.

Q2: A20B-3300-0440는 2개의 경로에서 얼마나 많은 서보축을 지원합니까?

B26 모듈의 축 횟수는 해당 FANUC 30i 시리즈 하드웨어 문서에 의해 정의됩니다.설명은 '2 PATH AXIS SERVO MODULE'를 명시적인 축 수 없이 지정하여 B24 (16 축이 명시되어 있습니다) 와 B11 (4 축이 명시되어 있습니다) 에서 구별합니다.해당 FANUC 30i/31i/32i 하드웨어 설명서에서 정확한 축 용량을 확인합니다.

Q3: A20B-3300-0440은 A20B-3300-0442 (B24, 16 축) 과 교환 가능합니까?

둘 다 30i 플랫폼의 2 경로 FSSB 모듈이지만, B26과 B24는 다른 사양을 가진 다른 유형 지정입니다. 그들은 교환되지 않습니다.특정 기계에 대한 올바른 모듈은 메인 보드의 사양에 맞는 모듈 명칭으로 식별됩니다..

Q4: A20B-3300-0440을 교체하려면 서보 파라미터 변경이 필요합니까?

두 개의 경로에 있는 모든 축에 대한 서버 매개 변수는 CNC의 주요 SRAM에 있습니다.CNC는 모든 세르보 매개 변수를 재부하하고 두 프로그램 경로에 대한 FSSB 통신을 재설립생산을 재개하기 전에 두 경로의 모든 축에서 낮은 속도로 세르보 응답을 확인합니다.
