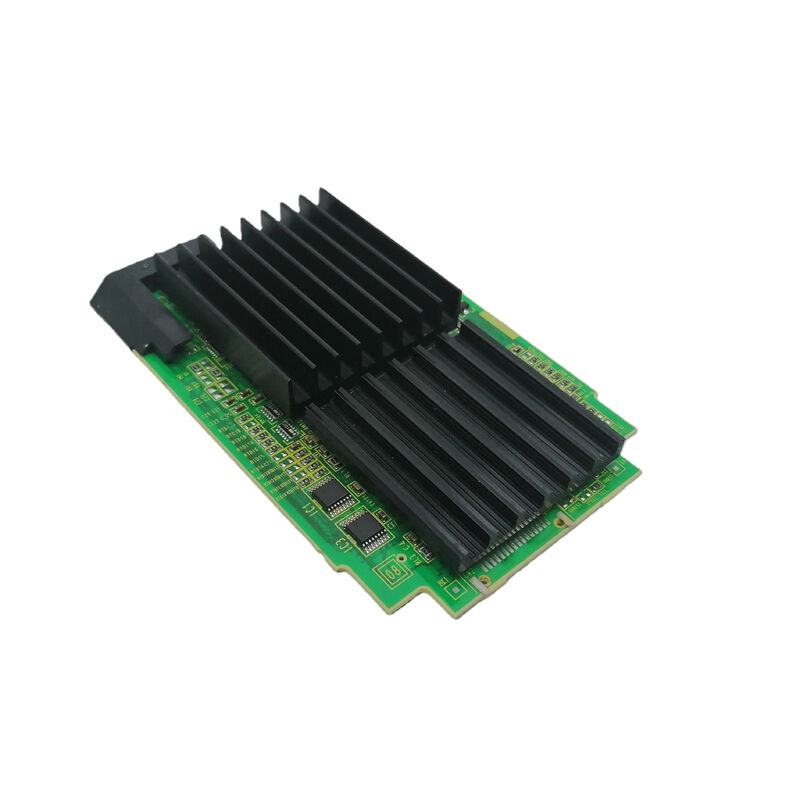

A20B-3300-0420 Fanuc PCB 보드 A20B33000420 A2OB-33OO-O42O

A20B-3300-0420 FANUC 그래픽 사용자 인터페이스 모듈 64MB DRAM / 전용 디스플레이 프로세서 / CNC 운영자 인터페이스

GUI 모듈 64MB 전용 디스플레이 처리

A20B-3300-0420는 전용 그래픽 사용자 인터페이스 모듈입니다. 전용으로 CNC의 운영자 디스플레이 및 그래픽 인터페이스 기능에 할당 된 플러그인 프로세서 카드입니다.

첨단 CNC 시스템을 위한 FANUC의 건축 원칙은 처리 책임을 나눈다.

주 CPU 모듈:G-코드 실행, 서보축 중첩, PMC 사다리, 모든 기계 제어 기능을 처리합니다. 기계 복잡성과 함께 작업 부하가 확장됩니다.

GUI 모듈 (A20B-3300-0420):운영자가 보는 모든 것을 처리합니다. 화면 콘텐츠 생성, 도구 경로 그래픽 렌더링, 메뉴 관리, 키 입력 처리 및 PC 기능이 활성화되면.GUI 모듈의 처리 작업은 가공 작업 부하와 완전히 독립적입니다.

이러한 독립성은 주요 CPU가 복잡한 다축 동작 계산으로 많이 부하되더라도 디스플레이가 반응하고 안정적으로 유지되도록 보장합니다.

주요 사양

64MB 이 메모리가 필요한 디스플레이 처리

64MB는 0420가 서비스하는 CNC 플랫폼에 대한 전체 GUI 기능 세트를 지원합니다.

표시 버퍼:풀 컬러 800×600 LCD 디스플레이는 프레임 버퍼당 약 1.4MB가 필요합니다. 부드러운 화면 업데이트를 위해 앞과 뒷 버퍼와 함께 64MB 할당량 내에서 대략 3MB를 소비합니다.

도구 경로 그래픽:CNC의 그래픽 프로그램 검사 기능은 도구 경로를 3D 또는 2D 그래픽으로 표시합니다. 이것은 분석 된 도구 경로 좌표를 저장하고 3D에서 2D 프로젝션을 수행해야합니다.그리고 메모리에 렌더링 이미지를 유지. 64MB는 복잡한 멀티 툴 프로그램에서도 이를 위해 충분한 공간을 제공합니다.

메뉴 및 화면 상태 관리:모든 CNC 화면 뷰 ∙ 포지션, PROG, 오프셋, 진단, 메시지, 그래프 ∙ 화면 전환을 위한 GUI 모듈의 메모리에 동시에 현재 콘텐츠를 유지합니다.결합 상태 데이터는 64MB에 편리하게 들어갑니다..

PC 기능 실행 시간 (가동된 경우):PC 기능 계층은, 존재할 경우, CNC 디스플레이 기능과 함께 실행됩니다. 64MB는 메모리 압력없이 표준 PC 기능 응용 프로그램에 작업 공간을 제공합니다.

적용 시나리오

GUI 모듈 오류 CNC가 계속되는 동안 표시 손실:FANUC CNC가 디스플레이 오류를 발생 시 操作面板는 CNC가 가공을 계속하는 동안 이미지 또는 얼어붙은 화면을 표시하지 않습니다. A20B-3300-0420이 오류로 식별됩니다.교체 표시를 복원.

GUI 모듈 유지:장시간 사용시간이 있는 FANUC CNC는 제어 유지보수를 받습니다.A20B-3300-0420는 디스플레이 모듈을 잘 알려진 상태로 복원하고 나이와 관련된 디스플레이 손상 제거를 위해 교체됩니다..

FAQ

Q1: A20B-3300-0420 가 가공 도중 고장 났다면 기계가 멈출까요?

주요 CPU는 프로그램을 실행 계속 ∼ 축 이동 및 PMC 순서는 GUI 모듈 장애에 의해 영향을 받지 않습니다. 디스플레이는 오류를 표시하거나 어두워집니다,운영자가 주기를 모니터링 할 수 없도록 만드는. 올바른 동작은 현재 프로그램 블록이 안전하게 완료되도록 허용하고 그 다음 GUI 모듈 오류를 해결하는 것입니다.

Q2: A20B-3300-0420 (64MB) 는 같은 CNC에서 A20B-3300-0551 (128MB) 를 대체할 수 있습니까?

이것은 GUI 모듈의 다른 메모리 구성입니다. 64MB 변종은 CNC의 소프트웨어 또는 PC 기능이 128MB를 필요로하는 경우 128MB 변종을 대체 할 수 없습니다. 그러나,64MB 용량이 특정 CNC 구성에 충분하다면, 0420는 호환될 수 있습니다. 교체하기 전에 해당 FANUC 하드웨어 문서를 확인합니다.

Q3: GUI 모듈은 CNC 매개 변수나 프로그램을 저장합니까?

번호 CNC 매개 변수, 부품 프로그램 및 PMC 사다리는 메인 보드의 SRAM 및 FROM 모듈에 있습니다.GUI 모듈의 64MB DRAM은 휘발성 작업 메모리입니다. 그것은 표시 상태와 실행 시간 데이터를만 보유하고 있습니다.A20B-3300-0420을 교체하는 것은 저장된 가공 데이터에 영향을 미치지 않습니다.

Q4: 어떤 CNC 플랫폼이 A20B-3300-0420을 사용합니까?

A20B-3300-0420는 A20B-3300 모듈형 GUI 아키텍처를 사용하여 FANUC CNC 플랫폼에 서비스를 제공합니다.하드웨어 문서의 예비 부품 테이블에서 적용 가능한 CNC 모델을 확인.

Q5: A20B-3300-0420 (64MB) 는 PC 기능을 가진 CNC 시스템에 적합합니까?

64MB는 중간 범위의 PC 기능 애플리케이션에 충분합니다. 표준 HMI 사용자 정의, DNC 통신 소프트웨어,및 생산 데이터 수집 응용 프로그램은 일반적으로 64MB GUI 모듈 실행 시간 내에 작동PC 기능 응용 프로그램이 더 높은 메모리 요구 사항이 있다면 128MB GUI 모듈 (A20B-3300-0551) 이 더 적합합니다.
