| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0393 |

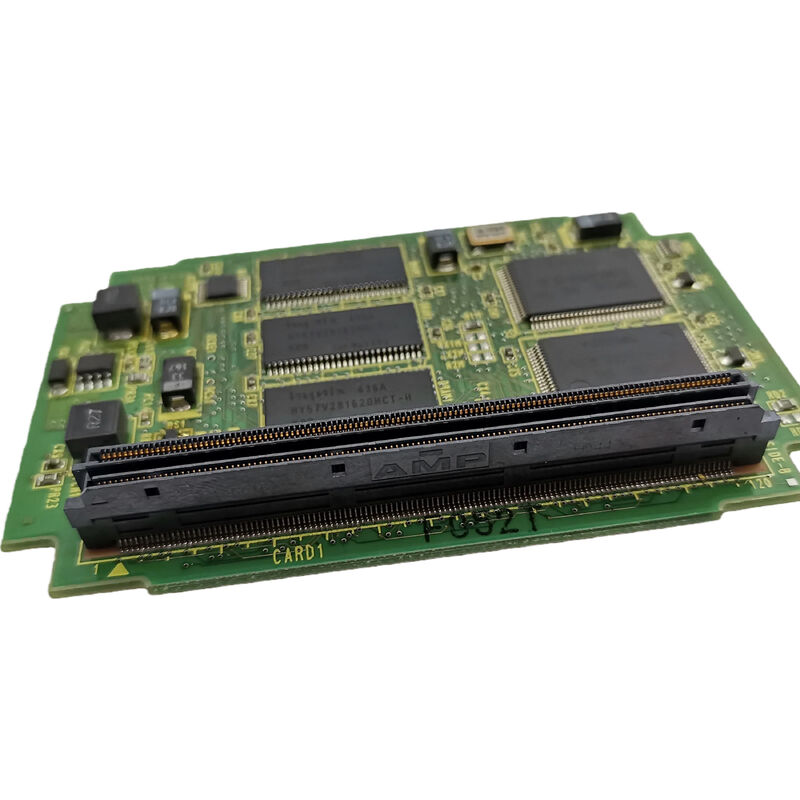

A20B-3300-0393는 단일 플러그인 카드에서 2 축 FSSB 서보 제어 기능을 제공합니다. 같은 가족 내의 8 축 (0390) 및 6 축 (0391) 변종은 다 축 기계 및 로봇 컨트롤러를 다루고 있습니다.,2축 카드는 FSSB로 연결된 제어 장치가 필요한 두 개의 서보축만 있는 애플리케이션에 적합합니다.
두 축은 CNC 운동의 기본 최소이며 CNC 기계 도구 인구의 상당 부분을 커버합니다.
기본 CNC 턴:가장 간단한 CNC 회전 센터는 Z 축 (침반을 따라 캐리 트러버스) 및 X 축 (지름 조절을위한 가로 슬라이드 움직임) 을 제어합니다. 정확히 2 축.A20B-3300-0393 한 카드와 함께이 구성 완전히 커버.
2축 밀링 기계:표면 밀러 또는 실린더 밀러는 X 및 Z 축의 세로 ∙ 더 이상 ∙ 2 축의 세로 제어기를 사용합니다.
2축 보조 위치기:로봇 셀 또는 FMS (유연 제조 시스템) 에서 2 축의 서보 포지셔너는 작업 조각의 방향 또는 전송을 처리합니다.A20B-3300-0393는 이러한 주변 servo 단위의 FSSB 서보 인터페이스를 제공합니다.
FSSB에서 아날로그로 서버 업그레이드:원래 아날로그 서보 인터페이스를 사용하는 기계는 FSSB 호환 드라이브로 업그레이드되면 A20B-3300-0393를 사용하여 2 축 구성에 대한 FSSB 호스트 인터페이스를 제공할 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 톱니 | 2 |
| FSSB 채널 | 1 |
| 인터페이스 | FSSB (광섬유) |
| 종류 | 세르보 제어 카드 |
| 시리즈 | A20B-3300 |
039x C5410A 세르보 카드 가족은 FSSB 축 수를 모두 포함합니다.
| 이사회 | 톱니 | 적용 |
|---|---|---|
| A20B-3300-0390 | 8 | 시리즈 16i-MB/TB/WB; R-J3iB |
| A20B-3300-0391 | 6 | 16i-B CNC; 로봇 컨트롤러 |
| A20B-3300-0393 | 2 | 2축 CNC 및 자동화 |
2 축 카드 는 이 가족 의 콤팩트 한 끝 이다. 가장 기본적인 CNC 축 구성 에 필수적인 FSSB 서보 인터페이스를 제공 합니다.그것은 같은 FSSB 기술과 더 높은 축 수치를 형제와 같은 서보 제어 아키텍처를 사용합니다.
2축 CNC 톱니서보 카드 결함:CNC 톱니의 Z 및 X 축은 동시에 FSSB 통신 알람을 생성합니다. A20B-3300-0393는 오류로 식별됩니다. 교체하면 Z 및 X 축 FSSB 통신이 복구됩니다.
2축 포지셔너 서보 인터페이스:로봇 셀의 2축 서보 포지셔너는 A20B-3300-0393를 위치 드라이브의 FSSB 서보 카드로 사용합니다.
Q1: 두 드라이브 사이의 FSSB 대리점 사슬이 끊어지면 어떻게 될까요?
드라이브 1과 드라이브 2 사이의 섬유 케이블이 끊어지면 FSSB 카드는 더 이상 드라이브 2와 통신할 수 없습니다. 축 2는 FSSB 통신 경보를 생성합니다.카드에서 드라이브 1까지 양 섬유 연결의 무결성, 그리고 드라이브 1에서 드라이브 2까지 두 축 모두 작동하려면 유지되어야합니다.
Q2: A20B-3300-0393는 FSSB 체인에 추가 드라이브가 추가되면 2 축 이상을 구동 할 수 있습니까?
A20B-3300-0393는 2 축만 구성되어 있습니다. 세르보 카드의 FSSB 프로토콜 구성은 각 FSSB 프레임에 얼마나 많은 드라이브가 주소되는지 정의합니다.세 번째 드라이브를 더하는 것은 인식되지 않습니다..
Q3: A20B-3300-0393를 교체하려면 세르보 파라미터 재입구가 필요합니까?
두 축에 대한 세르보 매개 변수는 CNC의 주요 SRAM에 위치합니다. 교체 장치를 장착 한 후 CNC는 매개 변수를 자동으로 재충전합니다.생산을 재개하기 전에 두 축의 낮은 속도의 서보 반응 확인.
Q4: A20B-3300-0393의 FSSB 연결은 A20B-3300-0391 (6축) 의 것과 동일합니까?
둘 다 동일한 FSSB 물리적 인터페이스를 사용합니다. 광섬유 커넥터가 다이지 체인의 첫 번째 드라이브에 연결됩니다. 광섬유 케이블과 드라이브 하드웨어는 039x 가족에 호환됩니다.차이점은 카드의 프로토콜이 주소로 구성된 드라이브의 수입니다: A20B-3300-0393에 2개, A20B-3300-0391에 6개
Q5: A20B-3300-0393는 어떤 세르보 드라이브 증폭기에 연결될 수 있습니까?
A20B-3300-0393는 Alpha-i SVM1, SVM2, SVM3 시리즈 (A06B-6096, A06B-6114) 및 FSSB 인터페이스가있는 βi 시리즈 드라이브를 포함한 FSSB 입력 커넥터와 모든 FANUC 세로 증폭기와 연결됩니다.드라이브는 CNC 시스템과 호환되는 FSSB 프로토콜 버전을 지원해야합니다..
