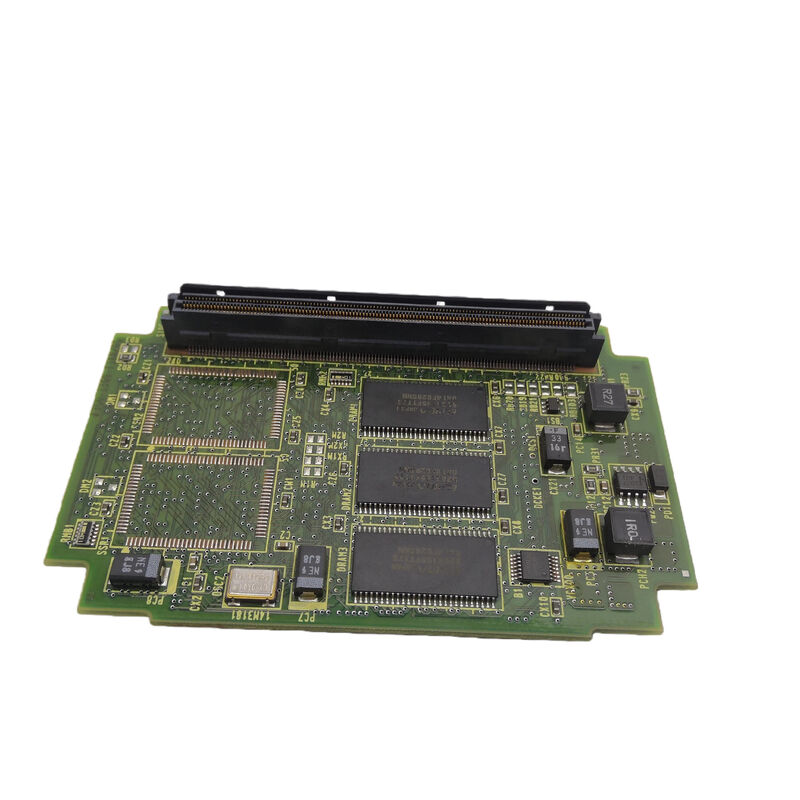

A20B-3300-0362는 디스플레이 제어 모듈입니다. CNC의 운영자 디스플레이 인터페이스를 관리하는 전용 플러그인 카드입니다.FANUC의 아키텍처는 전용 모듈에 디스플레이 컨트롤을 할당.
이 분리 방식은 중요한 운영 이점을 제공합니다.
독립된 디스플레이 대역폭:메인 CPU는 디스플레이 리프레시 및 화면 관리와 처리 자원을 공유하지 않고 동작 중첩, 서보 조정 및 PMC 실행에 전적으로 집중할 수 있습니다.
안정적인 운영자 인터페이스:심지어 CNC의 운동 시스템은 최대 계산 부하에 있을 때에도빠른 블록 처리 ∆ 디스플레이 모듈은 원활한 화면 업데이트와 반응성있는 키 입력 처리 기능을 유지합니다..
모듈식 고장 격리:디스플레이 모듈이 결함이 발생하면 CNC의 가공 능력은 영향을 받지 않습니다. 반대로,주요 CPU 오류는 작동하는 디스플레이 모듈을 통해 진단 할 수 있으며 계속 알람과 상태 정보를 제공할 수 있습니다..
| 매개 변수 | 가치 |
|---|---|
| 모듈 유형 | 디스플레이 제어 |
| 형태 요인 | 플러그인 모듈 |
| 시리즈 | A20B-3300 |
| 범위 | 036x (디스플레이 모듈 그룹) |
A20B-3300 시리즈 내에서 036x 범위는 디스플레이 관련 제어 모듈을 그룹화합니다.A20B-3300-0362는 이 그룹 내의 디스플레이 제어 모듈입니다..
FANUC CNC의 디스플레이 제어에는 여러 계층이 포함됩니다.
비디오 생성:CNC의 내부 디스플레이 데이터를 변환합니다. 텍스트 문자, 그래픽 원시, 커서 위치. LCD 디스플레이 패널의 컨트롤러가 기대하는 비디오 신호 형식으로.
문자 및 그래픽 렌더링:디스플레이 모듈은 CNC 텍스트 디스플레이에 사용되는 ROM 기반 문자 집합과 그래픽 요소 (축 위치 그래픽, 경보 표시기,화면 버튼).
화면 동기화:수평 및 수직 동기화 신호를 생성하여 안정적인 디스플레이 타이밍을 유지합니다. 각 픽셀 라인이 디스플레이 프레임 내에서 올바른 위치에 기록되도록 보장합니다.
키 입력 처리:운영자 키보드의 키 매트릭스 스캔은 종종 디스플레이 유닛의 컨트롤러에 의해 관리됩니다. 디스플레이 모듈은 키 스캔 데이터를 처리하고 주 CPU에 암호 해독 키 코드를 전달할 수 있습니다.
CNC 디스플레이 오류:FANUC CNC는 CNC 가 가공을 계속하는 동안 화면 왜곡, 잘못된 문자 표시 또는 화면 손실로 표시 문제가 발생합니다.A20B-3300-0362 디스플레이 제어 모듈이 오류로 확인됩니다.교체하면 디스플레이 기능이 정상화됩니다.
디스플레이 시스템 유지:FANUC CNC 제어 시스템은 전자적 유지 보수를 받습니다. A20B-3300-0362 디스플레이 제어 모듈은 다른 노화 제어 모듈과 함께 교체됩니다.
Q1: A20B-3300-0362 고장이 CNC 가공 능력에 영향을 미치나요?
디스플레이 제어 모듈은 운영자 인터페이스 ∆ 화면 및 키보드 기능을 처리합니다.조작자는 시각 인터페이스를 잃지만 CNC의 핵심 가공 기능 (프로그램 실행), 서보 제어, PMC) 는 주요 CPU 모듈에서 계속됩니다. 실제로 작동하는 디스플레이없이 안전한 작동은 불가능하지만 디스플레이 모듈 고장로 인해 기계는 기계적으로 멈추지 않습니다.
Q2: 어떤 FANUC CNC 모델이 A20B-3300-0362를 사용합니까?
A20B-3300 디스플레이 제어 모듈은 모듈형 디스플레이 컨트롤러 아키텍처를 사용하는 다양한 FANUC CNC 세대를 제공합니다.해당 FANUC CNC 하드웨어 매뉴얼의 예비 부품 테이블에서 특정 CNC 모델을 확인합니다..
Q3: A20B-3300-0362를 교체하려면 소프트웨어 구성이 필요합니까?
디스플레이 제어 모듈은 하드웨어 인터페이스 보드입니다. 일반적으로 교체 후 소프트웨어 구성이 필요하지 않습니다.디스플레이 기능은 교체 모듈이 장착되고 시스템이 작동 할 때 자동으로 복원됩니다.해당 FANUC 서비스 문서에서 확인합니다.
Q4: A20B-3300-0362과 GUI 모듈 (A20B-3300-0551) 사이의 관계는 무엇입니까?
GUI 모듈 (A20B-3300-0551) 은 고급 디스플레이 및 PC 기능을 위해 128MB DRAM로 고성능 그래픽 처리 기능을 제공합니다.A20B-3300-0362는 036x 범위의 디스플레이 제어 모듈입니다. 이전 또는 다른 수준의 디스플레이 인터페이스 아키텍처그들은 다른 FANUC CNC 세대 또는 구성에 대한 다양한 디스플레이 관리 접근 방식을 나타냅니다.
