| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0341 |

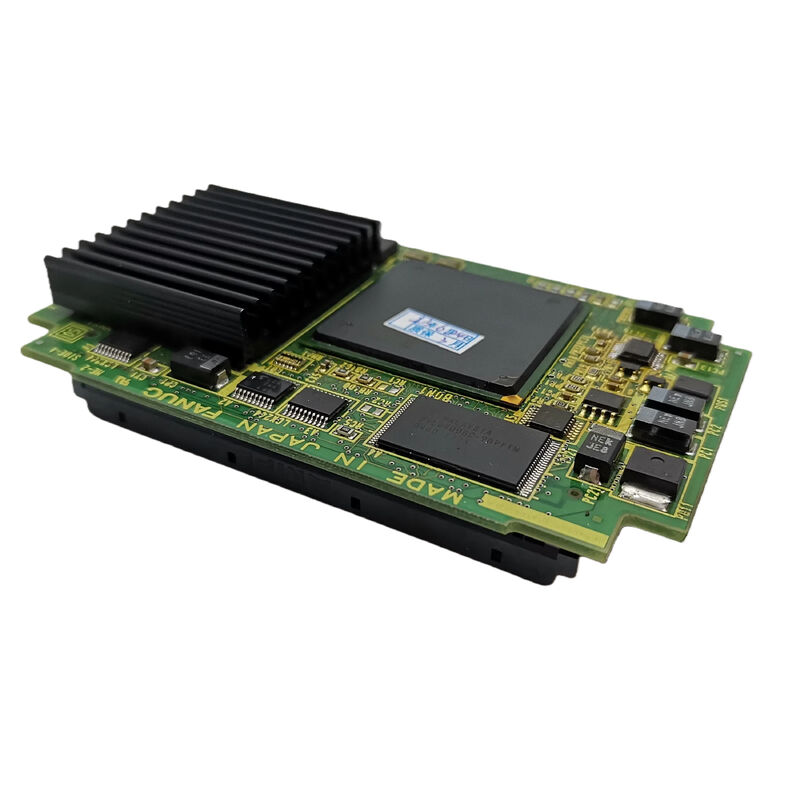

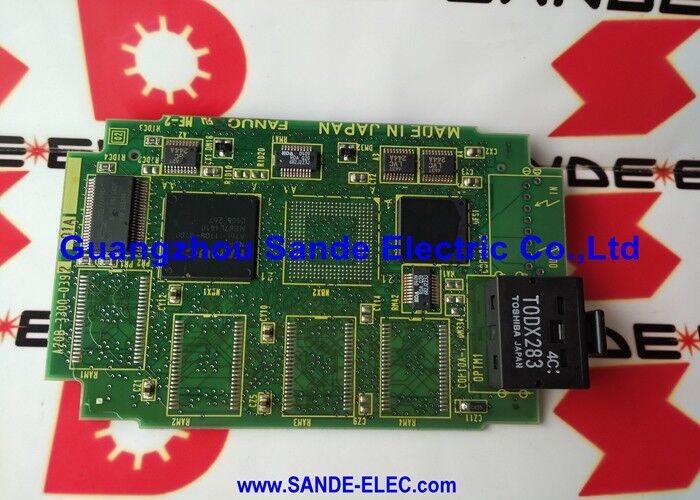

A20B-3300-0341는 하나의 플러그인 모듈에서 두 개의 운영자 인터페이스 기능을 결합합니다.
LCD 디스플레이 드라이버:CNC는 화면 콘텐츠를 생성합니다. 축 위치, 프로그램 목록, 경보 메시지, 메뉴.A20B-3300-0341이 데이터를 가져와 올바른 비디오 신호로 LCD 패널을 작동: 타이밍 (평면 동기화, 수직 동기화, 픽셀 시계), 컬러 데이터 (RGB), 백라이트 제어 명령어. LCD 패널은 CNC의 디스플레이 소프트웨어가 렌더링 한 것을 정확하게 보여줍니다.
MDI 키보드 인터페이스:MDI (Manual Data Input) 는 CNC의 키보드로, 수동 프로그램 입력, 매개 변수 변경 및 조그 동작을 수행합니다. A20B-3300-0341은 MDI 키보드 매트릭스를 스캔하고, 키 누르기를 감지하고,신호를 해제합니다., 그리고 작동을 위해 CNC의 주요 프로세서에 키 코드를 보고합니다.
이 두 가지 기능을 하나의 모듈에 결합하면 운영자 패널 연결을 단순화합니다. 하나의 플러그인 카드는 전체 운영자 인터페이스 하드웨어 계층을 처리합니다.
| 매개 변수 | 가치 |
|---|---|
| 호환성 | 0i-B, 16i-B, 18i-B, 21i-B |
| 기능 | LCD 드라이브 + MDI 키보드 인터페이스 |
| 그래픽 | 네 (그래픽 처리 포함) |
| 설치 | 플러그인 모듈 |
| 시리즈 | A20B-3300 |
"그래픽 모듈"의 명칭은 A20B-3300-0341이 비디오 신호 타이밍 이상의 작업을 처리한다는 것을 확인합니다. 그래픽 처리에는 다음이 포함됩니다.
문자 표기:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.
그래픽 요소:CNC 디스플레이 화면에는 그래픽 구성 요소 ∼ 축 위치 바 그래프, 프로그램 구조 디스플레이, 경보 지표 그래픽 및 (일부 구성에서) 기본 도구 경로 시각화 등이 포함됩니다.그래픽 모듈은 이러한 요소들을 처리합니다..
화면 구성:LCD 패널을 운전하기 전에 텍스트, 그래픽 및 배경 요소에서 전체 화면 이미지를 조립합니다.
16i-B 표시 오류:FANUC 16i-B CNC는 화면 부분 손상, 무작위 문자 또는 CNC가 가공을 계속하는 동안 전체 표시 손실로 표시 문제가 발생합니다. A20B-3300-0341이 식별됩니다.대체는 전체 LCD 디스플레이와 MDI 키보드 기능을 복원합니다.
0i-B CNC 디스플레이 모듈 예비:0i-B CNC 기계가 있는 생산 시설은 1개의 A20B-3300-0341 예비 부품을 보유하고 있습니다. 18i-B 및 21i-B 기계도 포함하고 있습니다.
Q1: A20B-3300-0341 오류가 CNC 가공을 중단합니까?
디스플레이 / MDI 모듈은 운영자 인터페이스 ∆ 화면 디스플레이 및 키보드 입력을 처리합니다. 실패하면 CNC의 가공 기능 (서보 축, PMC, 프로그램 실행) 은 주 CPU에서 계속됩니다.운영자는 화면을 볼 수 없습니다 또는 명령을 입력안전 상태에서 제어 된 정지 상태로 가져 오기 전에 오류를 해결해야합니다.
Q2: A20B-3300-0341 플러그인은 모든 네 개의 CNC 플랫폼 (0i-B, 16i-B, 18i-B, 21i-B) 에 호환됩니까?
네 개의 플랫폼은 동일한 디스플레이 모듈을 공유하는 것으로 설명됩니다. 네 가지 모두 동일한 LCD/MDI 디스플레이 아키텍처를 사용합니다.모듈이 물리적으로 네 가지 주요 보드 유형 모두에 동일한 커넥터 위치에 연결되는지는 적용 가능한 FANUC 하드웨어 설명서에서 확인됩니다..
Q3: A20B-3300-0341을 교체하려면 디스플레이 구성이 필요합니까?
디스플레이 모듈은 LCD를 구동하고 하드웨어에 의해 정의 된 키보드를 스캔합니다. 표준 작동을 위해 소프트웨어 구성이 필요하지 않습니다.CNC의 디스플레이는 전원을 시작하면 즉시 복원해야 합니다특정 디스플레이 매개 변수 조정 (일부 LCD 타입의 밝기, 대조) 을 요구하는 화면의 경우 해당 유지보수 설명서에서 확인합니다.
Q4: A20B-3300-0341은 컬러 및 모노크롬 LCD 디스플레이와 호환되는가?
특정 LCD 유형 (색 또는 단색) 과 호환성은 특정 CNC에 사용되는 디스플레이 모듈 변형에 달려 있습니다.색상/모노크롬, 해상도) 는 어떤 모듈 변종이 설치되었는지 결정합니다. A20B-3300-0341는 설치된 모듈의 라벨에서 확인된 정의된 디스플레이 구성을 제공합니다.
Q5: A20B-3300-0341 (디스플레이 드라이버) 와 GUI 모듈 A20B-3300-0551 (128MB) 의 차이점은 무엇입니까?
A20B-3300-0341은 LCD/MDI 디스플레이 드라이버입니다. 그것은 CNC의 디스플레이 데이터와 물리적 LCD 패널과 키보드 사이의 하드웨어 인터페이스를 처리합니다.A20B-3300-0551 GUI 모듈은 128MB DRAM의 고도의 그래픽 프로세서입니다., 고급 그래픽 인터페이스에 대한 디스플레이 콘텐츠 생성 기능을 제공합니다. 0i-B/16i-B/18i-B/21i-B 플랫폼의 A20B-3300-0341은 기본 디스플레이 인터페이스입니다.GUI 모듈은 상위 계층 플랫폼을 위한 고급 디스플레이 처리 옵션입니다..
