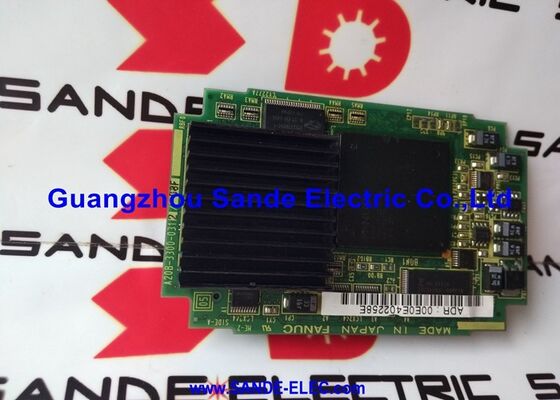

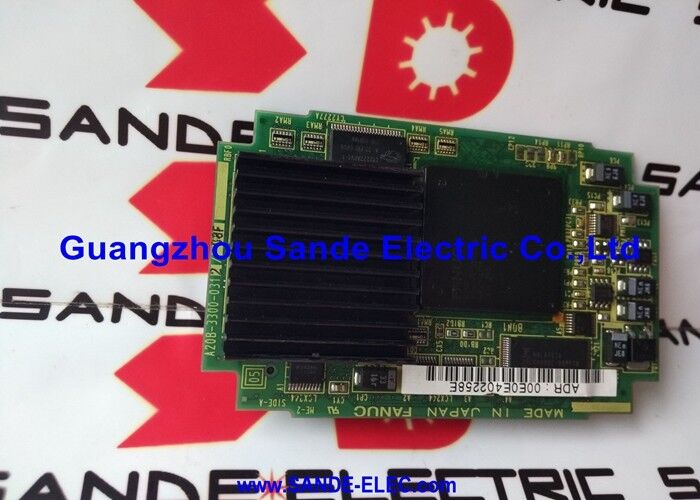

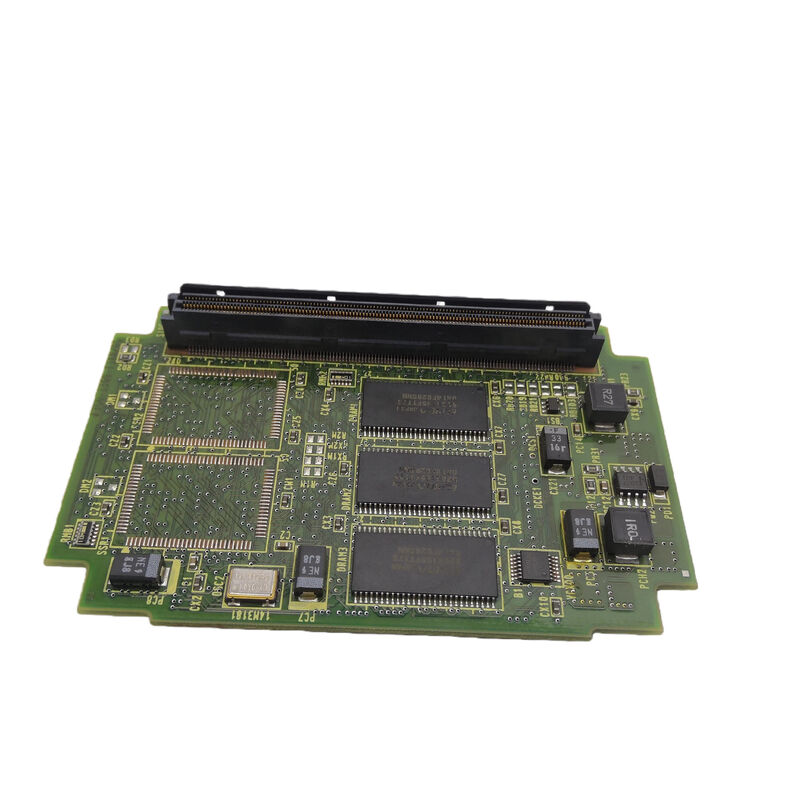

A20B-3300-0319 Fanuc PCB 보드 A20B33000319 A2OB-33OO-O3I9

A20B-3300-0319 | FANUC 시리즈 21i-B 및 0i-B 펜티엄 CPU 모듈 — 32MB DRAM/듀얼 플랫폼 프로세서 카드/A20B-3300-031x 제품군

하나의 모듈, 두 개의 CNC 플랫폼

A20B-3300-0319는 시리즈 21i-B와 시리즈 0i-B 모두에 대해 확인되었습니다. "21/0 i B" 지정은 듀얼 플랫폼 호환성을 명시적으로 식별합니다. 이는 이례적이며 이해할만한 가치가 있습니다.

시리즈 21i-B:Series 21i는 FANUC i 시리즈 라인업의 중상급 제품군으로, 0i-B보다 더 많은 축과 고급 CNC 옵션을 통해 복잡한 가공 및 선삭 구성을 지원합니다.

시리즈 0i-B:Series 0i는 안정적인 CNC 성능과 함께 비용 효율성이 최우선인 표준 가공 및 터닝 센터를 위해 설계된 경제적인 CNC입니다.

두 플랫폼 모두 동일한 CPU 모듈(A20B-3300-0319)을 공유한다는 사실은 공통 프로세서 아키텍처(동일한 하드웨어에서 실행되는 서로 다른 CNC 소프트웨어, 소프트웨어 옵션 및 구성이 CNC의 기능 수준을 결정함)를 나타냅니다.

주요 사양

32MB DRAM — 031x 제품군의 더 높은 메모리 구성

A20B-3300-031x Pentium 모듈 제품군 내에서 다양한 DRAM 구성은 다양한 플랫폼 요구 사항을 충족합니다.

32MB의 A20B-3300-0319는 A20B-3300-0312(21i-B/210i-SB의 경우 16MB)보다 두 배의 작업 메모리를 제공합니다. 이 추가 DRAM은 다음을 지원합니다.

더 높은 소프트웨어 옵션 밀도:5축 좌표 변환, AICC 윤곽, 다중 스핀들 및 공구 관리 등 고급 옵션을 갖춘 21i-B 플랫폼은 표준 21i-B 구성보다 더 많은 DRAM을 차지합니다. 32MB는 이러한 고급 구성을 위한 여유 공간을 제공합니다.

0i-B 소프트웨어 진화:FANUC의 0i-B 소프트웨어에 기능이 추가되고 옵션 세트가 확장됨에 따라 32MB는 늘어나는 소프트웨어 공간에 충분한 작업 메모리를 보장했습니다.

응용 시나리오

21i-B CNC CPU 모듈 오류:32MB CPU 모듈을 갖춘 FANUC 시리즈 21i-B 머시닝 센터에서 프로세서 오류가 발생합니다. A20B-3300-0319가 식별되고 교체됩니다. 처리가 복원되었습니다.

0i-B CNC 모듈 교체:A 시리즈 0i-B CNC 터닝 센터에는 CPU 모듈 교체가 필요합니다. A20B-3300-0319는 설치된 모듈 라벨에서 확인됩니다. 교체하면 0i-B CNC 기능이 복원됩니다.

FAQ

Q1: A20B-3300-0319는 21i-B와 0i-B CNC 시스템 간에 상호 교환 가능합니까?

모듈은 두 플랫폼 모두와 호환되는 것으로 확인되었습니다. 즉, CNC의 메인 보드 소켓 중 하나에서 작동할 수 있음을 의미합니다. 그러나 모듈을 0i-B 시스템에서 21i-B로(또는 그 반대로) 이동하는 것이 지원되는 유지 관리 작업인지 여부는 메인 보드 소켓이 동일한지 여부에 따라 다릅니다. 모듈 하드웨어는 동일합니다. FROM에서 로드된 CNC 소프트웨어가 CNC의 동작을 결정합니다.

Q2: 21i-B 플랫폼용 A20B-3300-0319(32MB)와 A20B-3300-0312(16MB)의 차이점은 무엇입니까?

둘 다 21i-B를 지원하지만 DRAM이 다릅니다. A20B-3300-0312는 16MB 작업 메모리를 제공합니다. A20B-3300-0319는 32MB를 제공합니다. 32MB 모듈은 더 많은 소프트웨어 옵션과 더 복잡한 구성을 수용합니다. 특정 21i-B CNC가 16MB 또는 32MB 모듈을 사용하는지 여부는 소프트웨어 버전과 설치된 옵션에 따라 다릅니다. 기계의 하드웨어 구성 기록에서 확인하십시오.

Q3: A20B-3300-0319는 A20B-3300-0313(0i-C용 32MB SDRAM)과 동일합니까?

번호 A20B-3300-0319(32MB DRAM, 21i-B/0i-B)와 A20B-3300-0313(32MB SDRAM, 0i-C)은 다른 모듈입니다. 메모리 용량은 동일하지만 서로 다른 플랫폼(0i-B 대 0i-C)을 제공하며 잠재적으로 서로 다른 메모리 기술(DRAM 대 SDRAM)을 사용합니다. 그것들은 서로 바꿔 사용할 수 없습니다.

Q4: A20B-3300-0319를 교체하면 CNC 매개변수나 프로그램에 영향이 있습니까?

아니요. CNC 매개변수와 프로그램은 SRAM 및 FROM 모듈에 있습니다. A20B-3300-0319를 교체해도 저장된 값에는 영향을 미치지 않습니다. 교체품을 장착한 후 CNC가 정상적으로 부팅됩니다.
