| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2200-0918 |

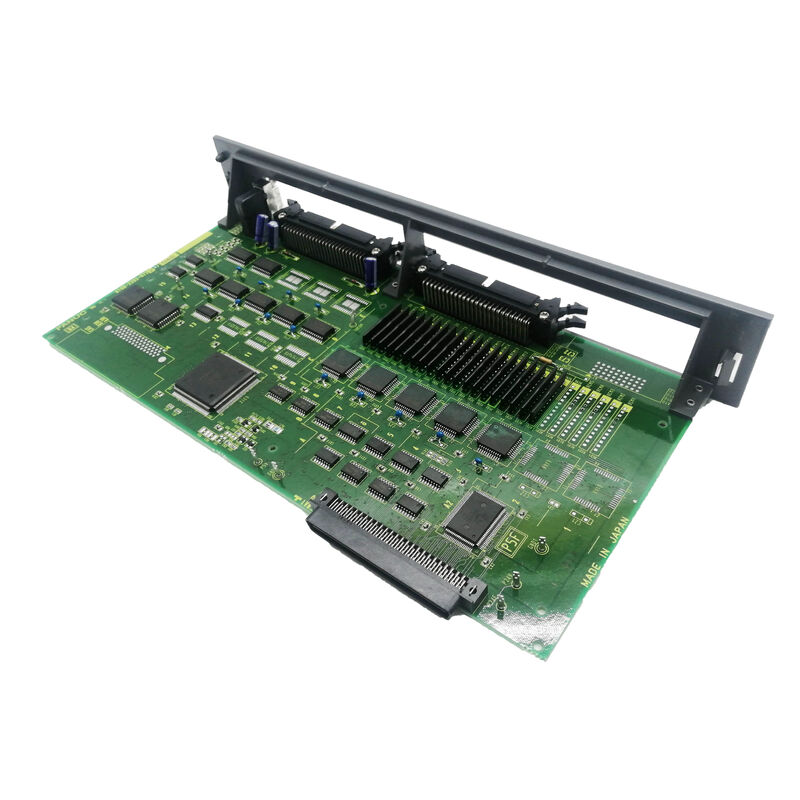

A16B-2200-0918은 옵션 1 슬롯에 두 가지 중요한 CNC 기능 확장을 결합합니다.
확장된 RAM을 사용한 그래픽 디스플레이 처리:이 보드의 "확장 그래픽 CPU RAM"입니다. 이 확장된 메모리를 통해 그래픽 프로세서는 기본 메인 보드 디스플레이 기능의 메모리 제약 없이 도구 경로 그래픽 검사 디스플레이를 포함하여 더 높은 해상도의 디스플레이 콘텐츠와 더 복잡한 그래픽 인터페이스 상태를 유지할 수 있습니다.
원격 버퍼 통신:Remote Buffer는 FANUC의 고속 DNC 인터페이스 기술입니다. 표준 RS-232C DNC(적당한 전송 속도로 프로그램 데이터를 실시간으로 스트리밍)와 달리 원격 버퍼는 다음을 제공합니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능 | 시리즈 16/18(F16B) |
| 그래픽 RAM | 확장형(베이스보드 이상) |
| 디스플레이 출력 | CRT 비디오 |
| 의사소통 | 직렬 통신 포트 + 원격 버퍼 |
| 서비스 | 코어 교환 필요 |
| 수리하다 | 사용할 수 없음 |
원격 버퍼와 표준 RS-232C DNC의 차이점은 다음과 같습니다.
표준 RS-232C DNC(A16B-2200-0910과 동일):호스트 PC는 CNC가 프로그램 블록을 실행할 때 한 번에 하나씩 프로그램 블록을 보냅니다. 다른 작업, 네트워크 지연 또는 소프트웨어 오버헤드로 인해 PC에 처리 지연이 있는 경우 CNC의 블록 버퍼는 비어 있게 실행됩니다. 이로 인해 "DNC 끊김"이라고 알려진 순간적인 이송 속도 저하(절삭 동작의 청각 및 가시적 중단)가 발생합니다. 정밀한 표면의 경우 이 끊김 현상으로 인해 눈에 띄는 표시가 생성됩니다.
원격 버퍼:호스트는 가공 전이나 가공 중에 프로그램 전체(또는 그 상당 부분)를 A16B-2200-0918의 원격 버퍼 메모리에 고속으로 다운로드합니다. CNC는 항상 데이터가 준비된 로컬 버퍼에서 읽어 PC 타이밍 의존성을 제거합니다. DNC 끊김 현상이 제거되었습니다. 매우 긴 프로그램에서도 전체 프로그래밍된 이송 속도로 정밀 가공이 중단 없이 유지됩니다.
정밀 금형 가공:시리즈 16-B CNC 금형 머시닝 센터에는 DNC의 대규모 공구 경로 파일(수십만 블록) 공급이 필요합니다. 표준 DNC는 허용할 수 없는 표면 표시를 생성합니다. A16B-2200-0918의 원격 버퍼는 끊김 없이 완벽한 블록 공급을 제공합니다.
DNC 오류로 인한 그래픽 보드 오류:시리즈 16/18 CNC는 그래픽 확인 기능과 원격 버퍼 DNC 통신을 동시에 상실합니다. A16B-2200-0918이 식별됩니다. 교체하면 두 기능이 모두 복원됩니다.
Q1: A16B-2200-0910(옵션 1 그래픽 + RS-232)과 A16B-2200-0918(옵션 1 그래픽 + 원격 버퍼)의 차이점은 무엇입니까?
A16B-2200-0910은 이전 시리즈 16(F16 모델)을 지원하며 그래픽과 표준 RS-232C 통신을 추가합니다. A16B-2200-0918은 시리즈 16-B(F16B 모델)를 지원하여 RS-232C에서 DNC 타이밍 문제를 제거하는 고속 버퍼 DNC 인터페이스인 원격 버퍼로 통신을 업그레이드합니다. 기본 옵션 보드에 비해 향상된 기능을 반영하는 A16B-2200-0918의 인용문입니다.
Q2: Core Exchange는 결함이 있는 보드를 반환해야 함을 의미합니까?
예. A16B-2200-0918의 경우 "코어 교환이 필요합니다". 교체 보드가 제공되며 결함이 있는 보드는 코어로 반환되어야 합니다. 교환 크레딧은 순 비용을 줄입니다. 표준 구매와 달리 코어 교환은 선택 사항이 아니며 결함이 있는 장치를 제출해야 합니다.
Q3: A16B-2200-0918이 실패하면 DNC 작동이 완전히 중단되나요?
원격 버퍼 하드웨어에 오류가 발생하면 원격 버퍼 DNC 모드를 더 이상 사용할 수 없습니다. CNC는 다른 포트를 통한 표준 RS-232C 통신을 계속 지원할 수 있습니다. CNC가 저하된 DNC 모드에서 계속 작동할 수 있는지 여부는 특정 기계 구성과 드립 피드 DNC에 대체 직렬 포트를 사용할 수 있는지 여부에 따라 달라집니다.
Q4: A16B-2200-0918을 교체하려면 DNC 통신 매개변수를 다시 입력해야 합니까?
통신 매개변수(전송 속도, 정지 비트, 패리티, 원격 버퍼 설정)는 옵션 보드가 아닌 CNC의 기본 매개변수 SRAM에 저장됩니다. 교체 A16B-2200-0918을 장착한 후 기존 통신 매개변수가 자동으로 다시 적용됩니다. 생산에 복귀하기 전에 테스트 프로그램 전송을 통해 DNC 통신을 확인하십시오.
Q5: A16B-2200-0918은 FANUC 시리즈 18 기계와도 호환됩니까?
"FANUC 시리즈 16/18 CNC 제어 시스템"과 호환됩니다. 시리즈 16과 18은 동일한 옵션 보드 아키텍처를 공유하며 옵션 1 슬롯은 두 플랫폼 모두에서 동일한 보드를 수용합니다. 의 목록에서 "F16B" 지정은 16/18 B세대 플랫폼 제품군을 나타냅니다.
