| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A16B-2200-0910 |

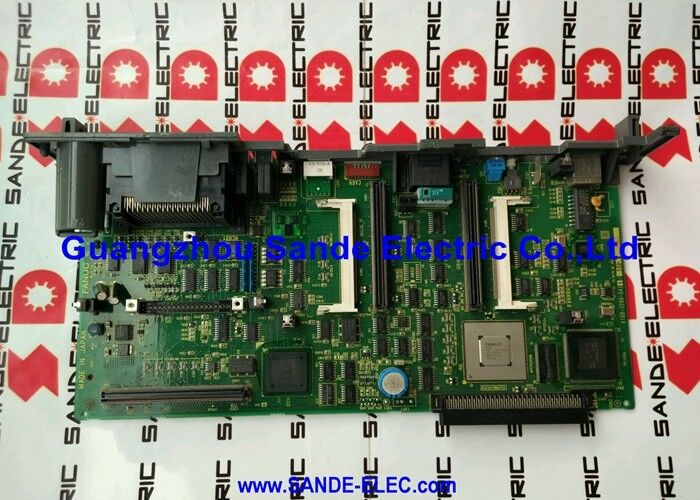

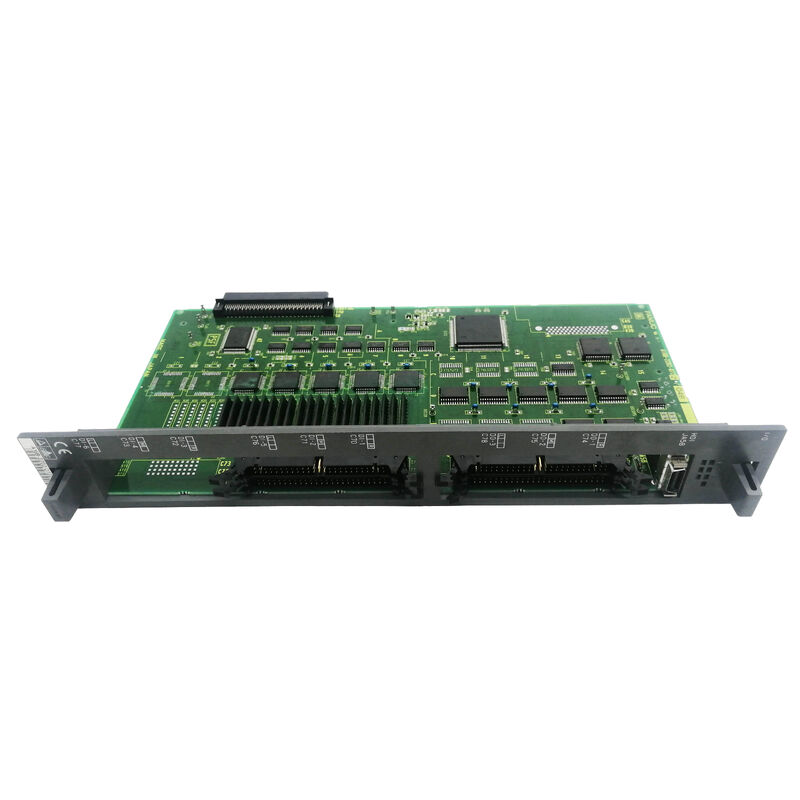

시리즈 16 CNC 아키텍처에는 추가 기능 카드가 기본 기능 이상으로 CNC를 확장하는 메인 보드의 정의된 위치인 옵션 슬롯이 포함되어 있습니다. A16B-2200-0910은 시리즈 16 컨트롤러 내의 특정 지정된 위치인 "옵션 1" 슬롯을 차지합니다.
이 보드는 하나의 카드에 두 가지 확장 기능을 결합합니다.
그래픽 향상:시리즈 16 기본 메인 CPU(A16B-2200-0900)는 표준 디스플레이 기능인 "기본 CRT 출력"을 제공합니다. 옵션 1 그래픽 보드는 이 디스플레이 기능을 향상시킵니다. FANUC 시리즈 16 CNC의 그래픽 옵션에는 일반적으로 고해상도 디스플레이, 컬러 디스플레이 기능(지원되는 경우), 도구 경로 그래픽 확인 디스플레이 및 향상된 그래픽 사용자 인터페이스 화면이 추가됩니다.
RS-232C 통신:"W/RS232"는 그래픽 보드의 통합 RS-232C 직렬 인터페이스를 식별합니다. 이는 프로그램 전송, DNC 작동 또는 외부 장치 통신에 사용되는 하나 이상의 RS-232C 통신 채널을 CNC 시스템에 추가합니다.
| 매개변수 | 값 |
|---|---|
| 슬롯 | 옵션 1 |
| CNC | 시리즈 16(F16) |
| 기능 | 그래픽 + RS-232C |
| 유형 | 옵션 PCB |
| 시리즈 | A16B-2200 |
A16B-2200-0910의 RS-232C 인터페이스는 실제 기계 공장 요구 사항을 충족합니다.
프로그램 업로드/다운로드:CNC는 SRAM(제한된 용량)에 파트 프로그램을 저장합니다. RS-232C는 CNC와 PC 간의 양방향 프로그램 전송을 허용하여 기존 프로그램을 백업하고 새 프로그램을 로드합니다.
DNC(직접 수치 제어):RS-232C를 사용하면 가공 중에 PC에서 CNC의 프로그램 버퍼로 직접 대규모 프로그램을 스트리밍할 수 있습니다. CNC의 SRAM 저장 공간을 초과하는 긴 프로그램도 DNC를 통해 저장 공간의 제한 없이 실시간으로 제공될 수 있습니다.
외부 장치 연결:주변 장치(바코드 판독기, 네트워크 어댑터 또는 맞춤형 인터페이스 장치)는 표준 CNC 기능 이상의 공작 기계 통합을 위해 RS-232C 포트에 연결할 수 있습니다.
시리즈 16 CNC 그래픽 옵션 오류:FANUC 시리즈 16 CNC는 그래픽 확인 기능을 잃습니다. 즉, 작업자는 절단 전에 더 이상 도구 경로를 시각적으로 확인할 수 없습니다. A16B-2200-0910이 결함으로 식별됩니다. 교체하면 그래픽과 RS-232C 기능이 모두 복원됩니다.
DNC 프로그램 공급 복원:시리즈 16 CNC에서 RS-232C 통신이 끊김 - DNC 프로그램 공급이 실패하여 작업자가 메모리 카드에서 수동으로 프로그램을 로드해야 합니다. A16B-2200-0910의 RS-232C 기능이 확인된 오류입니다. 교체하면 DNC 작동이 복원됩니다.
Q1: A16B-2200-0910은 시리즈 16-A에서만 작동합니까, 아니면 시리즈 16-B 및 시리즈 18에서도 작동합니까?
설명("PCB - 옵션 1 그래픽 F16")의 "F16" 지정은 시리즈 16을 구체적으로 식별합니다. 이 보드가 시리즈 16-B(이후 하드웨어 세대) 또는 시리즈 18과 호환되는지 여부는 옵션 슬롯 커넥터 사양과 CNC의 하드웨어 개정판에 따라 다릅니다. 시리즈 16-B 또는 시리즈 18 시스템에 장착하기 전에 해당 FANUC 시리즈 16 유지 관리 문서를 확인하십시오.
Q2: A16B-2200-0910이 기본 A16B-2200-0900 디스플레이에 추가된 그래픽 디스플레이 이점은 무엇입니까?
기본 메인 CPU는 프로그램 표시 및 매개변수 편집에 필요한 기본 디스플레이인 "기본 CRT 출력"을 제공합니다. 그래픽 옵션(A16B-2200-0910)을 사용하면 일반적으로 기본 구성에는 없는 공구 경로 그래픽 확인(가공 전이나 도중에 G 코드 프로그램에서 절단 경로 시각화)을 포함한 향상된 그래픽이 가능합니다.
Q3: A16B-2200-0910의 RS-232C가 시리즈 16-A CNC의 유일한 직렬 포트입니까?
기본 메인 보드(A16B-2200-0900)는 이미 "매개변수 업로드/다운로드 또는 드립 공급"을 위한 RS-232C 채널을 제공합니다. A16B-2200-0910은 추가 RS-232C 용량을 추가하여 하나의 포트를 공유하지 않고도 동시 연결(DNC용 PC, 데이터 수집을 위한 별도 장치, 외부 통신)을 위한 더 많은 포트를 제공합니다.
Q4: A16B-2200-0910을 교체하면 CNC 매개변수나 프로그램에 영향이 있습니까?
아니요. CNC 매개변수와 프로그램은 메인 CPU 보드의 SRAM 및 FROM 모듈에 있습니다. 옵션 보드에는 저장된 CNC 데이터가 없습니다. A16B-2200-0910을 교체해도 저장된 가공 데이터에는 영향이 없습니다.
