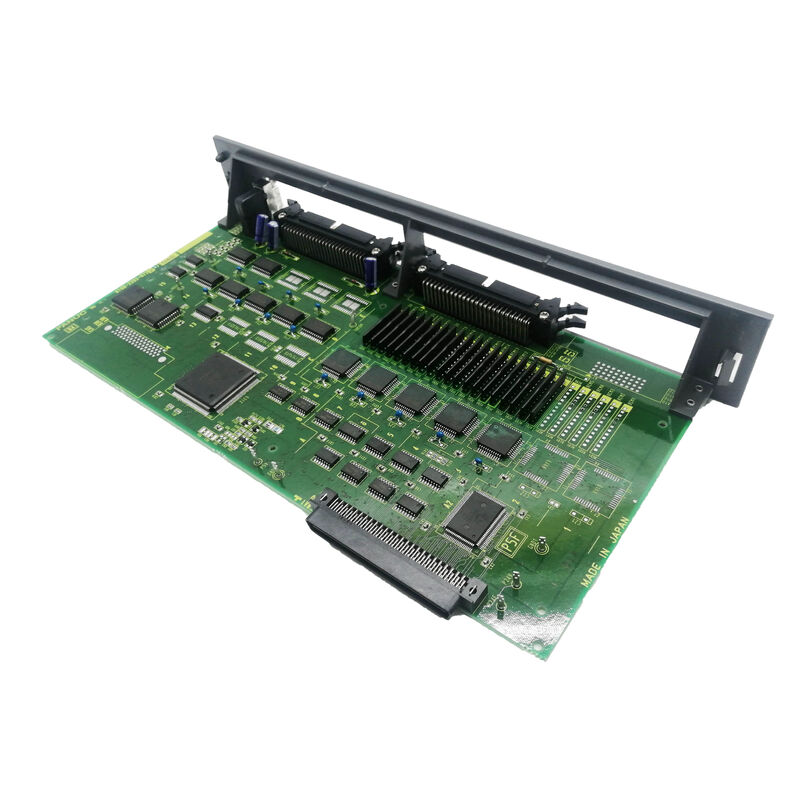

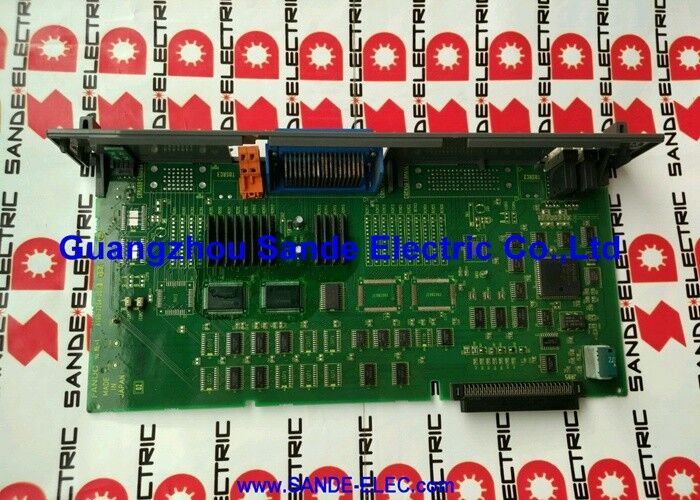

CNC Electronics는 "Fanuc A16B-2200-0900 메인 카드입니다. 16, 18 및 21 제어 시스템의 첫 번째 물결의 일부입니다. 이 MAIN CPU는 16 모델 A 제어 시리즈를 구성하는 많은 것 중 하나입니다."
"첫 번째 물결"이 핵심 맥락입니다. 시리즈 16-A는 FANUC의 첫 번째 시리즈 16 CNC 모델 A 세대로, 후속 모델 B 개정 이전의 초기 생산 하드웨어였습니다. 이 기계는 출시 당시 FANUC의 CNC 기능, 즉 통합 메인 보드 아키텍처의 소형 다축 제어 기능을 대표했습니다.
16-A의 "A"는 단일 메인 CPU 보드에서 F-16M 머시닝 센터와 F-16T 터닝 센터 구성을 모두 지원하는 Series 16 하드웨어 플랫폼의 첫 번째 모델인 하드웨어 세대를 나타냅니다.
| 매개변수 | 값 |
|---|---|
| 호환 가능 | F-16M(가공), F-16T(터닝) |
| 축 수 | 4 |
| 축 인터페이스 | A형 또는 B형 |
| 축 | 1 |
| 표시하다 | 기본 CRT 출력 |
| 건반 | MDI 인터페이스 |
| 의사소통 | RS-232C 채널 |
| 피드백 | 4개의 엔코더 입력 + 4개의 선형 스케일 입력 |
| 무게 | 2.40파운드 |
CNC Electronics는 전체 기능 세트를 자세히 설명합니다.
4축 서보 제어:유형 A 또는 유형 B 인터페이스를 통해 최대 4개의 서보 축을 구동합니다. 두 인터페이스 유형 모두 메인 CPU를 서보 증폭기에 연결합니다. 유형 A는 아날로그 속도 명령을 사용합니다. 유형 B는 직렬 디지털 인터페이스(FSSB의 초기 전신)를 사용합니다.
스핀들 1개:하나의 스핀들 모터에 대한 스핀들 속도 명령 및 피드백 인터페이스를 제공합니다.
CRT 디스플레이 출력:프로그램 표시, 매개변수 입력 및 진단을 위한 작업자의 디스플레이 화면인 CNC의 CRT 모니터용 비디오 신호를 생성합니다.
MDI 키보드:프로그램 입력, 매개변수 변경, 수동 조그 작업 등 수동 데이터 입력을 위해 MDI 키보드를 관리합니다.
RS-232C 통신:CNC와 PC 간의 프로그램 업로드/다운로드 및 "드립 피딩"(가공 중에 프로그램이 PC에서 스트리밍되는 DNC 작업)을 위한 RS-232C 직렬 채널을 제공합니다.
선형 규모 피드백:4개의 서보 모터 인코더 외에도 이 보드는 4개의 선형 스케일 입력을 지원하므로 모터 인코더와 관계없이 폐쇄 루프 피드백을 위해 기계 슬라이드에서 직접 위치 측정이 가능합니다.
16-A CNC 메인 보드 오류:FANUC 시리즈 16-A 머시닝 센터는 CNC 기능을 잃습니다. 디스플레이도 없고 축 제어도 없습니다. A16B-2200-0900은 메인보드 결함으로 식별됩니다. 교체를 통해 F-16M CNC 작동 전체가 복원됩니다.
핵심 교환 유지 관리:시리즈 16-A CNC를 실행하는 생산 라인은 MRO Electric의 핵심 교환 프로그램에 참여합니다. A16B-2200-0900 보드는 롤링 유지 관리 일정에 따라 리퍼브 장치로 교환됩니다.
Q1: 동일한 A16B-2200-0900 보드에서 F-16M(가공)과 F-16T(선삭) 구성의 차이점은 무엇입니까?
A16B-2200-0900 하드웨어는 F-16M과 F-16T 모두 동일합니다. 머시닝 센터 소프트웨어(밀링용 G 코드 사이클)와 터닝 센터 소프트웨어(선삭용 G 코드 사이클)가 로드된 FROM 모듈이라는 CNC 시스템 소프트웨어에 차이가 있습니다. SMD 모듈과 베이스 보드 하드웨어는 두 구성 모두에 사용됩니다.
Q2: 4개 축에 대해 "유형 A 또는 유형 B 인터페이스"는 무엇을 의미합니까?
유형 A는 아날로그 속도 명령 인터페이스입니다. 메인 CPU는 명령된 속도를 나타내는 ±10V 아날로그 전압을 각 축 구동 증폭기에 보냅니다. 유형 B는 직렬 디지털 인터페이스로, 직렬 프로토콜을 사용하는 초기 FANUC 디지털 서보 버스입니다. 특정 기계의 특정 인터페이스 유형은 설치된 서보 드라이브에 의해 결정됩니다. 둘 다 pre-FSSB(pre-fibre optic) 인터페이스 기술입니다.
Q3: A16B-2200-0900은 A16B-2202-0860(시리즈 18-B 메인 CPU)과 동일합니까?
번호 A16B-2200-0900은 시리즈 16-A 메인 CPU로, 시리즈 16 플랫폼용 구형 모델 A 하드웨어 세대입니다. A16B-2202-0860은 시리즈 18-B 메인 CPU로, 시리즈 18 플랫폼의 최신 모델 B 세대입니다. 다양한 하드웨어 시리즈(A16B-2200 대 A16B-2202), 다양한 CNC 세대(모델 A 대 모델 B), 상호 교환이 불가능합니다.
Q4: A16B-2200-0900을 교체하려면 매개변수를 다시 로드해야 합니까?
CNC 매개변수는 SRAM 모듈에 있습니다. SRAM 모듈이 손상되지 않고 교체 보드로 전송되면 모든 매개변수가 보존됩니다. SRAM 데이터가 손실된 경우 백업에서 매개변수를 복원해야 합니다. 메인 보드를 유지 관리하기 전에 항상 모든 매개 변수를 백업하십시오.
