| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A20B-3300-0240 |
부품 번호: A20B-3300-0240
제조사: FANUC Corporation (일본)
제품 유형: FSSB 서보 제어 모듈 — 8축 i-B 시리즈 플러그인 PCB
축 용량: 최대 8축
인터페이스: FSSB (광섬유 직렬 서보 버스)

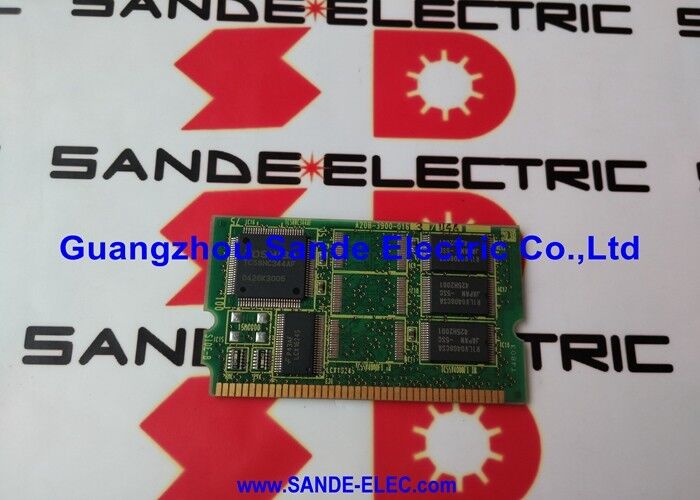

A20B-3300-0240은 FANUC의 i-B 시리즈 CNC용 8축 FSSB 서보 제어 모듈입니다. 이 모듈은 i-B 시리즈 메인 CPU에 장착되는 플러그인 PCB로, 단일 보드에서 최대 8개의 제어 축에 대한 서보 축 제어를 처리합니다. FSSB(광섬유 직렬 서보 버스)를 사용하여 서보 앰프와 실시간으로 통신하며, 속도 및 위치 명령을 드라이브로 전송하고 제어 주기마다 엔코더 피드백을 수신합니다.
A20B-3300 시리즈는 i-B 시리즈 CNC 컨트롤러(16i-B, 18i-B, 21i-B)용 플러그인 서보 모듈을 포함합니다. 각 보드는 하나 이상의 FSSB 광섬유 채널을 통해 서보 축 통신을 관리하며, 축 수와 FSSB 채널은 모듈 유형에 따라 다릅니다. A20B-3300-0240은 최대 8축을 지원하며, 이 CNC 세대의 표준 단일 보드 범위에서 가장 높은 축 수입니다.
A20B-3300 제품군 내에서 인접한 부품 번호는 다른 축 수 구성을 다룹니다:
| 부품 번호 | 축 용량 | 참고 |
|---|---|---|
| A20B-3300-0240 | 8축 | 이 모듈 |
| A20B-3300-0241 | 6축 | 동일 제품군, 낮은 수 |

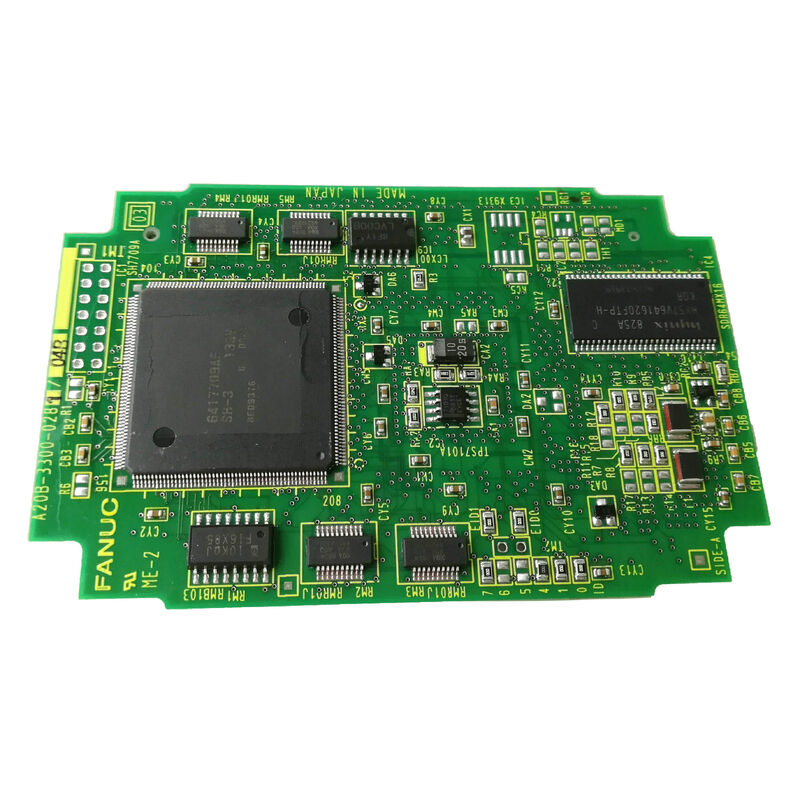

| A20B-3300-0248 | 4축 (HRV) | HRV 고속 변형 |
특정 CNC에 맞는 올바른 모듈은 구성된 축 수와 HRV(고응답 벡터) 서보 제어가 필요한지에 따라 달라집니다. 교체 주문 전에 설치된 보드의 부품 번호를 자체 라벨에서 확인하십시오.
FSSB는 이전 FANUC 드라이브 세대의 병렬 PWM 배선을 CNC와 서보 앰프를 연결하는 단일 광섬유 케이블 체인으로 대체했습니다. A20B-3300-0240의 각 FSSB 채널은 서보 앰프 체인에 연결되며, 각 앰프는 체인 내 위치로 식별됩니다. 광섬유 연결은 CNC 기계 캐비닛 내부의 높은 전자기 간섭 환경에서 노이즈 내성을 제공합니다.
이 모듈은 CPU 프로세서 모듈, 메모리 DIMM 모듈(FROM 및 SRAM) 및 그래픽 디스플레이 모듈과 함께 i-B 시리즈 메인 CPU 보드에 플러그인됩니다. 이러한 플러그인 보드들이 함께 완전한 CNC 컨트롤러를 구성합니다. A20B-3300-0240은 CNC 매개변수를 보유하지 않습니다. 모든 축 구성 및 서보 매개변수는 SRAM 모듈과 CNC의 배터리 백업 메모리에 있습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-3300-0240 |
| 축 | 최대 8 |
| 인터페이스 | FSSB 광섬유 |
| 플랫폼 | 시리즈 16i, 18i, 21i, 0i |
| 세대 | i-B (모델 B) |
| 유형 | 플러그인 PCB |
| 원산지 | 일본 |
Q1: 이 모듈을 재장착한 후 여러 축에서 동시에 FSSB 경고가 발생합니다. 무엇을 확인해야 합니까?
모듈 취급 후 다축 FSSB 경고는 먼저 메인 CPU 보드의 모듈 커넥터 시팅을 가리킵니다. 모듈의 엣지 커넥터의 어떤 핀이라도 접촉이 불량하면 정확히 이 증상이 발생합니다. 모듈을 완전히 제거하고, 핀이 구부러지거나 오염되었는지 커넥터를 검사하고, 단단히 다시 장착한 후 다시 테스트하십시오. 경고가 지속되면 모듈의 광 포트에서 FSSB 광섬유 케이블 연결에 오염이나 손상이 있는지 검사하십시오.
Q2: A20B-3300-0240(8축)이 6축만 사용하는 CNC에서 작동할 수 있습니까?
예. 이 모듈은 최대 8축을 지원하지만 8축 모두를 할당할 필요는 없습니다. 6축으로 구성된 CNC에서는 사용되지 않는 두 개의 FSSB 축 위치가 CNC의 축 매개변수 테이블에서 할당되지 않은 상태로 유지됩니다. 모듈은 최대 축 수보다 적게 구성되어도 정상적으로 작동합니다.
Q3: 이 모듈을 교체하려면 매개변수 재입력이 필요합니까?
A20B-3300-0240은 CNC 매개변수를 보유하지 않습니다. 모든 서보 축 매개변수는 CNC의 SRAM 및 FROM 메모리에 있습니다. 교체 모듈을 설치한 후 CNC는 전원 켜기 시 매개변수를 정상적으로 읽습니다. 원래 SRAM 내용이 손상되지 않았다면, 동일한 모듈로 교체하는 경우 매개변수 재입력이 필요하지 않습니다.
Q4: 표준 A20B-3300-0240과 HRV 변형 A20B-3300-0248의 차이점은 무엇입니까?
A20B-3300-0248은 HRV(고응답 벡터) 변형으로, 더 빠른 축 제어를 위해 더 높은 서보 루프 업데이트 속도를 지원합니다. 이는 특히 고속 가공 응용 분야에 중요합니다. 0240은 표준 변형입니다. 둘 다 동일한 i-B 시리즈 메인 CPU 보드에 플러그인됩니다. 올바른 변형은 CNC의 서보 소프트웨어 구성에 따라 결정됩니다. HRV 제어는 HRV 모듈과 일치하는 서보 소프트웨어 매개변수를 필요로 합니다.
Q5: A20B-3300-0240은 어디에서 공급됩니까?
FANUC CNC 애프터마켓은 A20B-3300 시리즈 서보 모듈에 대한 교환 및 잉여 재고를 보유하고 있습니다. 16i/18i/21i 기계의 대규모 설치 기반이 여전히 생산 중이기 때문에 0240 및 관련 변형 모두 활발하게 거래됩니다. 설치된 모듈의 라벨에서 정확한 접미사(0240)를 확인하십시오. 축 수 및 HRV 호환성을 확인하지 않고 인접한 번호를 수락하지 마십시오. 교환 장치를 수락하기 전에 호환되는 CNC 테스트 장비에서 기능 테스트를 요청하십시오.
