| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-3300-0225 |
부문 번호:A20B-3300-0225
제조사:FANUC (일본)
제품 종류:제어 회로 보드 (PCB)
보드 시리즈:A20B-3300
적용:FANUC CNC 및 산업 자동화 시스템

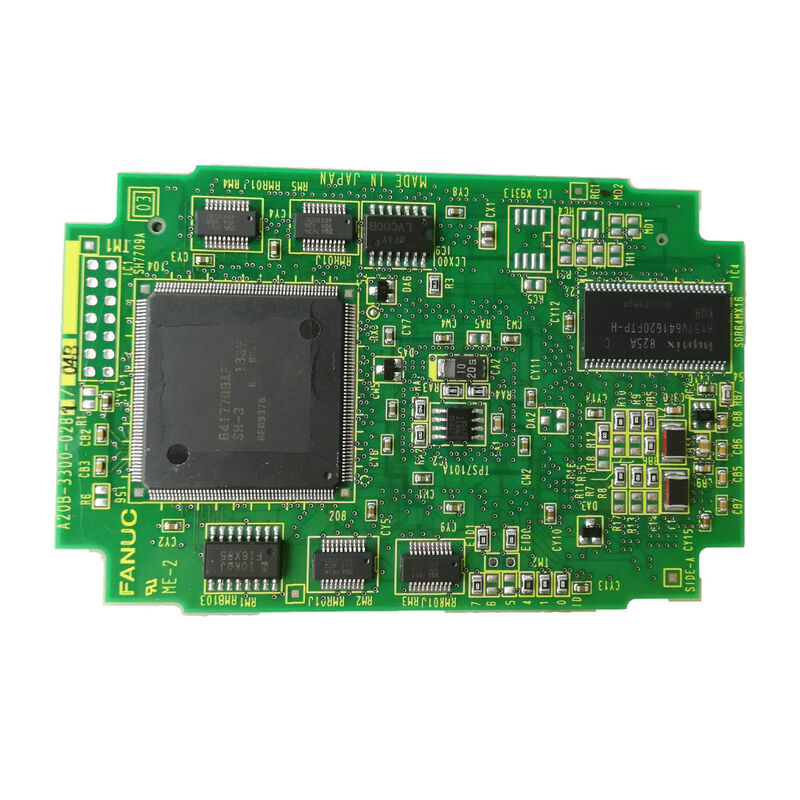

A20B-3300-0225는 FANUC의 A20B-3300 시리즈의 제어 회로 보드입니다.A20B-3300 제품군은 FANUC의 CNC 및 로봇 컨트롤러 플랫폼에서 사용되는 다양한 고성능 PCB를 포함합니다., CPU 처리 카드, 그래픽 컨트롤 보드, 축 인터페이스 회로.
이 보드는 FANUC의 모듈형 아키텍처 접근 방식을 나타냅니다. 각 보드는 정의된 기능을 수행합니다. 컨트롤러의 메인 보드 또는 백플레인에 연결됩니다.필요에 따라 독립적으로 교체 할 수 있습니다..
A20B-3300 시리즈 보드는 FANUC의 i 시리즈 및 후속 컨트롤러 플랫폼과 관련된 세대입니다.
그들은 FANUC의 성숙한 CNC 엔지니어링을 특징으로하는 처리 아키텍처와 통신 버스를 통합합니다.작은 보드 발자국에서 밀도가 높은 기능을 허용하는 컴팩트한 표면 장착 구조A20B-3300-0225는 같은 공학 철학을 제어기 계층 내의 특정 기능으로 가져옵니다.
FANUC는 일본에서 A20B-3300 시리즈 보드를 생산합니다.
그들은 산업 환경에서 지속적으로 작동하도록 설계되었습니다. 기계 도구 또는 로봇 캐비닛에서 발생하는 온도 순환, 진동 및 전기 소음을 처리합니다.
이것은 소비자용 전자제품이 아닙니다. 부품과 PCB 구조는 산업 자동화의 근무 주기와 환경을 위해 지정되었습니다.
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A20B-3300-0225 |
| 제조업자 | FANUC 코퍼레이션 |
| 제품 종류 | 제어 회로 보드 (PCB) |
| 보드 시리즈 | A20B-3300 |
| 적용 | FANUC CNC 및 산업 자동화 시스템 |
| 원산지 | 일본 |
| 작동 온도 | 0°C 55°C |
| 저장 온도 | -20°C ~ 60°C |
| 습도 | 75% RH 최대 (비 응축) |
| 사용 가능한 조건 | 새 (가장 많은) / 리모델링 / 수리 |
FANUC는 CNC 및 로봇 컨트롤러를 모듈형 보드 철학을 기반으로 만듭니다.
주요 CPU 보드는 구조 및 전기적 인 기초입니다. 프로세서 모듈을 호스팅하고 다른 모든 보드에 대한 커넥터와 소켓을 제공합니다.
A20B-3300 시리즈는 컨트롤러가 할 수있는 것을 정의하는 부가 모듈의 기능 계층을 차지합니다.
컨트롤러의 세르보 능력, 얼마나 많은 축을 제어하는지, 어떤 세르보 버스 아키텍처를 사용하는지,얼마나 빨리 그것은 servo 루프를 업데이트 하는지는 메인 보드에 연결 된 servo 제어 모듈에 의해 결정됩니다.
운영자 인터페이스의 그래픽 품질은 그래픽 모듈에 의해 결정됩니다.
이더넷, HSSB 및 필드버스 인터페이스와 같은 통신 옵션은 각각 동일한 모듈 구조의 전용 보드에서 나옵니다.
A20B-3300 시리즈는 이 모든 기능 유형을 포함합니다.
-0225 변종은 이 모듈 시스템 내에서 그 특수한 기능을 수행합니다. 컨트롤러에 있는 위치가 그 기능을 정의합니다.
이 보드가 고장 났을 때, 이 보드가 제공하는 특정 기능이 사라집니다. 그리고 FANUC의 아키텍처는 모듈형이기 때문에 이 보드를 교체하는 것이 올바른 유지보수 반응입니다.
CNC 및 로봇 컨트롤러 설계에 대한 모듈 방식의 접근은 FANUC의 의도적인 엔지니어링 결정이었고, 상당한 유지 보수 영향을 미칩니다. 모듈 방식의 설계가 표준화되기 전에,컨트롤러 전자 장치의 어떤 부분에서 오류가 발생하면 전체 컨트롤러 단위를 교체해야 합니다..
모듈 방식의 접근 방식은 이것을 바꾸었습니다. 결함이 있는 보드를 확인하고 그 보드를만 교체하면 시스템이 다시 작동하게 됩니다.
이 철학은 시장에서 대체 보드가 제공되도록 요구합니다.
FANUC의 새로운 보드는 현재 제품에 대한 승인 된 채널을 통해 때때로 제공됩니다.
생산이 중단되었거나 FANUC에서 납품 기간이 길었던 판의 경우, 후품 공급망은및 수리 서비스 ∙ 산업 운영을 장기 중단 없이 유지합니다.
A20B-3300-0225는 이 공급망에 의해 지원됩니다. 필요한 보드가 새 초과, 리모델링, 또는 수리모듈 구조는 컨트롤러의 다른 구성 요소에 영향을 미치지 않고 교체 할 수 있음을 의미합니다..
A20B-3300 시리즈 보드는 전체적으로 표면 장착 구조를 사용합니다. 구성 요소는 컴팩트하고 정확하게 배치되어 있으며 정전 충전에 민감합니다.
안티 정적 손목띠를 사용 하 고 땅 표면에 작업 합니다.
보드를 가장자리에서 다루고 부품 표면이나 연결 핀에 닿지 않도록하십시오.
이 보드는 메인 보드 또는 컨트롤러 뒷판에 정의된 소켓에 연결하여 설치됩니다.
보드의 방향은 일반적으로 커넥터 기하학에 의해 정의됩니다. 보드는 올바르게 삽입 될 수 있습니다. 보드를 소켓에 강제로 넣지 마십시오.삽입 중에 저항은 일반적으로 다른 보드 변종보다는 오차를 의미합니다..
설치 후, 전원을 복원하기 전에 모든 커넥터가 완전히 설치되어 있는지 확인합니다.
그 다음 이 보드에서 작동하는 영역에서 시스템을 켜고 테스트합니다.
Q1: 컨트롤러는이 보드가 제공하는 기능과 관련된 알람을 보여줍니다. 그것은 보드 오류가 아닌 커넥터 문제일 수 있습니까?
그래, 커넥터 문제가 가장 흔한 이유 중 하나야
보드가 고장 났다고 결론 내리기 전에 조심스럽게 제거하고, 손상이나 오염을 위해 연결 핀과 소켓 접촉을 검사하고, 단단히 재열하고 다시 테스트하십시오.
시간이 지남에 따라 진동으로 인해 보드 커넥터가 느슨해질 수 있습니다.
부분적인 연결 장치가 부착되면 보드의 기능이 간헐적으로 또는 완전히 손실됩니다.
Q2: 대체품을 구매하기 전에 올바른 A20B-3300 변종을 확인하는 방법은 무엇입니까?
설치 된 보드의 라벨에서 부품 번호를 읽으십시오. A20B-3300 시리즈는 많은 변종을 포함합니다.
전체 후자 (이 경우 -0225) 는 최종 식별자입니다.
확인된 호환성 정보가 없으면 다른 -0225 인접한 변종을 대체하지 마십시오. 라벨에 표시된 부품 번호는 유일한 신뢰할 수있는 소스입니다.
Q3: 보드가 교체 되었지만 몇 일 후에 같은 경보가 돌아왔다. 반복적인 고장이 발생할 수 있는 이유는 무엇입니까?
반복적인 보드 고장이 제품 결함이 아닌 환경 상태가 보드를 손상시키는 것을 암시합니다.
일반적인 원인은 보드의 공급 라인에서 전력 공급 일시적, 컨트롤러 캐비닛에 들어가는 냉각 액체의 오염, 또는 지속적인 과 온도입니다.
공급 전압 품질 및 캐비닛의 열 및 오염 상태를 다른 교체 장치를 설치하기 전에 조사하십시오.
Q4: 이 보드를 교체하기 전에 데이터 백업이 필요합니까?
데이터 백업이 필요한지는 판의 특정 기능에 달려 있습니다.
영구 저장 장치가 없는 보드 ∙ 수동 인터페이스 보드, 서보 제어 모듈 ∙ 데이터는 저장되지 않으며 교체에는 데이터의 영향이 없습니다.
구성 데이터나 펌웨어를 저장하는 보드는 복원 절차가 필요합니다.
일반적으로 컨트롤러에 대한 유지보수 작업 전에 항상 완전한 CNC 데이터 백업을 수행하십시오.
Q5: 보드 는 눈에 띄는 변색 을 보이지만 명백 한 신체적 손상 은 없다. 계속 사용 하는 것 이 안전 합니까?
PCB의 변색은 일반적으로 이전 열 이벤트를 나타냅니다. 과도하게 뜨거웠던 부품, 전압 일시 또는 지역적 난방을 일으킨 단축.
색변 자체는 PCB 기판에 있으며 항상 보드가 고장 났다는 것을 의미하지는 않지만 스트레스 사건이 발생했다는 것을 나타냅니다.
감염된 부위 및 부근의 모든 부품을 면밀히 검사해야 합니다.
색이 변한 보드는 의심스러운 것으로 간주되어 신뢰성이 중요하다면 교체해야합니다.
