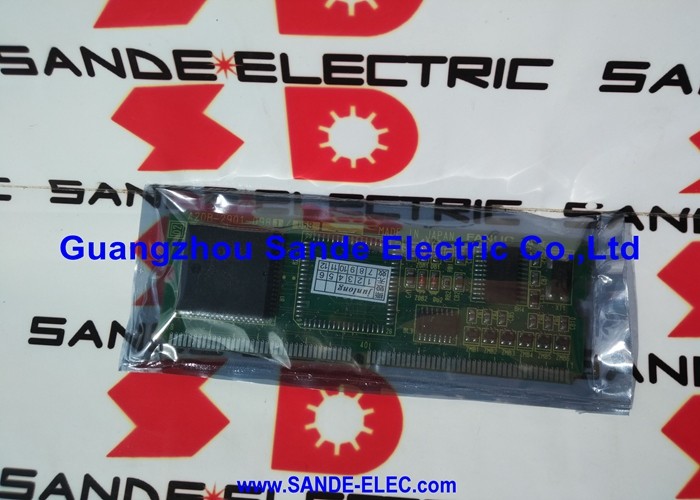

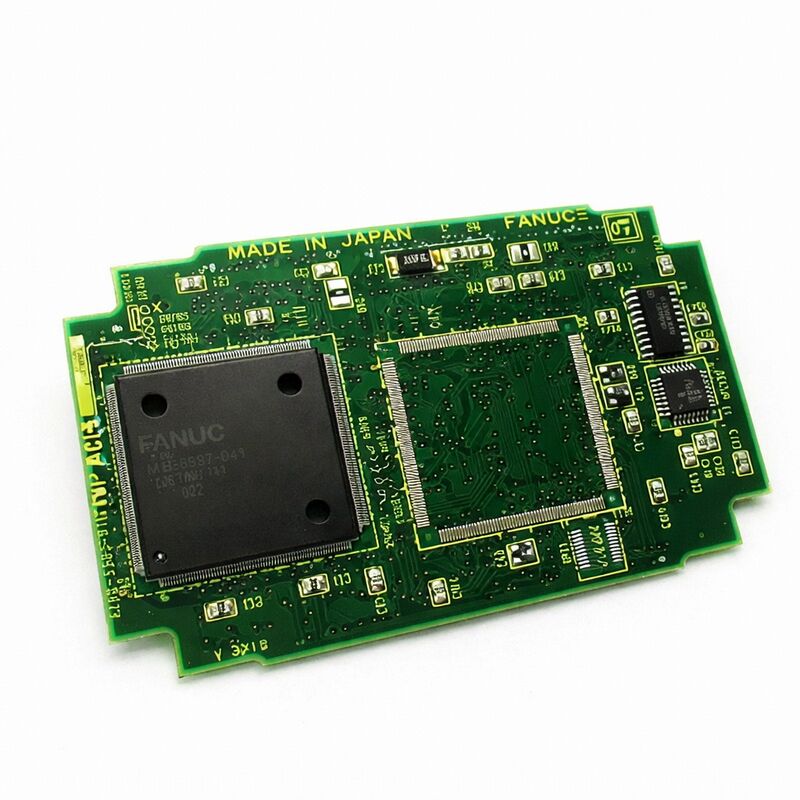

1 PC 새로운 Fanuc A20B-3300-0161 PCB 보드 A20B33000161 A2OB-33OO-O161

FANUC A20B-3300-0161 | CRT 링크 디스플레이 제어 모듈 — A20B-3300 시리즈, CNC 오퍼레이터 패널 디스플레이 PCB, A350-3300-T166, 일본산

개요

FANUC A20B-3300-0161은 CRT 링크 디스플레이 제어 모듈로, CNC의 처리 세계와 오퍼레이터의 시각 세계를 연결하는 보드입니다.FANUC CNC의 오퍼레이터 패널에 표시되는 모든 매개변수 값, 프로그램 라인, 공구 오프셋, 경고 메시지, 좌표 표시 및 그래픽 화면은 화면에 도달하기 전에 이 모듈을 통과합니다. 이 모듈이 제대로 작동하지 않으면 오퍼레이터는 CNC의 상태를 전혀 볼 수 없게 되며, 이는 기계 유형 및 작동에 따라 불편함에서 생산 중단 장애까지 다양할 수 있습니다.공식 설명의 "CRT 링크"라는 명칭은 보드의 아키텍처를 반영합니다. CNC 메인 CPU가 비디오 신호를 직접 생성하는 대신, A20B-3300-0161은 내부 버스 연결(CRT 링크 인터페이스)을 통해 메인 CPU로부터 디스플레이 데이터를 수신하고 자체 회로에서 모든 타이밍, 비디오 신호 생성 및 디스플레이 새로 고침을 처리합니다.

이 분리는 기능적으로 가치가 있습니다. 디스플레이 새로 고침은 안정적이고 깜박임 없는 이미지를 유지하기 위해 지속적이고 정확한 간격으로 발생해야 하지만, 이러한 타이밍 요구 사항은 CNC 자체 제어 주기 요구 사항과 충돌합니다.

전용 디스플레이 모듈은 디스플레이 기능에 자체 처리 리소스를 제공하여 이러한 충돌을 해결합니다.

A20B-3300 제품군은 여러 CNC 세대 및 디스플레이 유형에 걸쳐 FANUC의 디스플레이 모듈 범위를 다룹니다. 이 제품군 내에서 다양한 변형은 흑백 대 컬러, 다른 화면 크기(7.2인치, 9.5인치, 10.4인치), 문자 전용 대 그래픽 기능, 이더넷 장착 대 비이더넷 등 다양한 디스플레이 구성을 처리합니다.

A20B-3300-0161은 이 범위 내의 특정 변형으로, FANUC의 부품 문서에도 나타나는 상호 참조 A350-3300-T166으로 식별됩니다.

주요 사양

매개변수

값

문자 생성:

CNC가 매개변수 번호, 좌표 값, 경고 메시지 또는 프로그램 라인을 표시해야 할 때 디스플레이 모듈로 문자 코드(ASCII 또는 유사)를 보냅니다. 모듈에는 이러한 코드를 픽셀 패턴에 매핑하는 문자 생성 ROM이 포함되어 있습니다.

문자 디스플레이 CNC 화면에 나타나는 모든 영숫자 문자 및 기호는 디스플레이 모듈의 이 문자 생성 회로에서 렌더링됩니다.그래픽 렌더링(그래픽 지원 디스플레이 모듈의 경우):

도구 경로 시뮬레이션, 파형 표시, 3D 그래픽 표현과 같은 그래픽 기능을 지원하는 고급 디스플레이 변형의 경우, 디스플레이 모듈에는 CNC 메인 CPU에서 보낸 좌표 데이터로부터 비트맵 그래픽을 렌더링하는 전용 그래픽 프로세서가 포함되어 있습니다.

이 그래픽 처리는 디스플레이 모듈로 오프로드되지 않으면 상당한 메인 CPU 대역폭을 소비합니다.디스플레이 타이밍 및 동기화:

CRT 디스플레이(및 후속 LCD)는 안정적인 이미지를 유지하기 위해 정확한 수평 및 수직 동기화 신호가 필요합니다.

디스플레이 모듈은 이러한 타이밍 신호를 생성하고 비디오 데이터 출력이 이와 동기화되도록 하여 CNC 메인 CPU가 무엇을 하든 안정적이고 올바르게 프레임된 이미지를 생성합니다.비디오 신호 출력:

모듈은 디지털 처리된 디스플레이 데이터를 연결된 디스플레이 장치에 적합한 아날로그 또는 디지털 비디오 신호로 변환합니다. 아날로그 RGB 입력이 있는 CRT 모니터 또는 디지털 신호 입력이 있는 LCD 패널이든 상관없습니다.

디스플레이 모듈 고장 — 증상 및 의미A20B-3300-0161의 고장은 즉시 명백하지만 때로는 그 의미가 오해의 소지가 있는 방식으로 나타납니다:

빈 화면:

디스플레이 백라이트(LCD의 경우) 또는 튜브 고전압(CRT의 경우)이 활성화되어 있습니다. 희미한 빛이나 따뜻함으로 감지할 수 있지만 화면에는 아무것도 표시되지 않습니다.

이는 디스플레이 하드웨어에 전원이 공급되지만 유효한 비디오 신호를 수신하지 못함을 나타냅니다. 가장 흔한 원인은 디스플레이 모듈 고장입니다.깨지거나 멈춘 디스플레이:

문자가 무작위 위치에 나타나거나, 화면의 일부가 의미 없는 패턴을 표시하거나, CNC가 정상적으로 입력을 처리하는 동안(스핀들, 축이 움직이는 소리를 들을 수 있음 등) 디스플레이가 하나의 이미지로 멈춥니다.

이는 디스플레이 모듈이 부분적으로 작동하지만 내부 회로에 결함이 있어 잘못된 출력을 유발함을 시사합니다.부분 디스플레이 손상:

화면의 특정 영역은 올바르게 표시되지만(예: 하단의 소프트키 레이블) 다른 영역은 손상된 데이터를 표시하거나, 특정 유형의 디스플레이(그래픽)가 손상되었지만 문자 디스플레이는 올바르게 표시됩니다.

이는 유용한 진단 지표입니다. 문자 디스플레이가 올바르게 표시되는 상태에서 그래픽 디스플레이 손상은 문자 생성 또는 기본 비디오 출력의 문제가 아니라 모듈의 그래픽 처리 회로에 결함이 있음을 시사합니다.일부 화면에서는 디스플레이가 정상이고 다른 화면에서는 빈 화면:

CNC의 기본 상태 화면이 올바르게 표시되지만 그래픽 도구 경로 화면으로 전환하면 디스플레이가 빈 화면으로 바뀌면 디스플레이 모듈의 그래픽 부분이 의심됩니다.

A20B-3300-0161을 교체해도 변하지 않는 것유지 보수 계획을 위한 중요한 점: 디스플레이 제어 모듈은 CNC 데이터를 전혀 저장하지 않습니다. 기계 매개변수, 파트 프로그램, PMC 래더 데이터, 공구 오프셋 등 어떤 것도 디스플레이 모듈에 저장되지 않습니다. 상태 없는 디스플레이 프로세서입니다. 교체 시 데이터 백업이나 매개변수 복원이 필요하지 않습니다.

교체 후 유일한 작업은 화면이 CNC의 다양한 화면 유형에 걸쳐 올바르게 표시되는지 확인하는 것입니다.

이는 메인 CPU 보드 또는 SRAM 모듈을 교체하는 것과 다릅니다. 이러한 경우 포괄적인 데이터 백업 및 복원 절차가 필수적입니다.

디스플레이 모듈 교체는 FANUC CNC 유지 보수에서 가장 깔끔한 수리 작업 중 하나입니다. 보드를 교체하고 전원을 켠 후 디스플레이가 작동하는지 확인합니다.

자주 묻는 질문

Q1: CNC 축과 스핀들은 정상적으로 작동하지만 화면이 비어 있습니다. 이것이 A20B-3300-0161의 고장을 확인하는 것인가요?

다른 CNC 축과 스핀들이 정상적으로 작동하지만 화면이 비어 있는 것은 디스플레이 모듈 고장을 강력하게 시사합니다. 하지만 먼저 디스플레이 장치 자체의 전원 공급 장치와 케이블을 확인하여 이를 확인하십시오.

디스플레이 장치(LCD/CRT)에는 자체 전원 연결이 있습니다. 디스플레이 장치의 전원이 꺼지면 디스플레이 모듈의 상태와 관계없이 화면이 어두워집니다.

디스플레이 장치에 전원이 공급되는 것으로 확인되었지만(백라이트 켜짐, LCD의 경우 인버터 활성) 이미지가 표시되지 않으면 디스플레이 모듈이 다음으로 의심됩니다.

메인 보드의 CNC LED 표시등이 정상 작동 상태를 보이는지 관찰하면 빠르게 확인할 수 있습니다.

Q2: A20B-3300-0161을 인접 변형인 A20B-3300-0162로 교체할 수 있습니까?

-0161과 -0162는 A20B-3300 디스플레이 모듈 제품군 내의 다른 보드이며, 다른 디스플레이 구성 또는 CNC 세대를 처리합니다.

자유롭게 교체할 수 없습니다. 필요한 특정 모듈은 장착되는 메인 CPU 보드와 시스템에 연결된 디스플레이 장치에 의해 결정됩니다.

CNC의 하드웨어 연결 설명서를 참조하거나 설치된 보드의 레이블에서 부품 번호를 정확하게 일치시키십시오. 잘못된 변형을 사용하면 보드 자체는 정상이라도 디스플레이가 작동하지 않습니다.

Q3: 디스플레이 모듈을 교체할 때 CNC 데이터에 위험이 있습니까?

아니요. A20B-3300-0161은 기계별 데이터를 저장하지 않습니다. 매개변수, 프로그램, PMC 래더 및 오프셋은 모두 메인 CPU 보드의 SRAM 및 FROM 모듈에 있으며, 디스플레이 모듈 교체로 인해 영향을 받지 않습니다.

디스플레이 모듈을 제거하거나 설치하기 전에 CNC의 전원을 완전히 끄십시오. 이는 ESD 및 안전 예방 조치이지만, 이 절차를 위해 특별히 데이터 백업이 필요하지는 않습니다.

Q4: 디스플레이에 일부 올바른 내용(소프트키, 페이지 헤더)이 표시되지만 다른 부분은 손상되어 있습니다. 이것은 무엇을 의미합니까?

일부 올바른 내용이 있는 부분적인 디스플레이 손상은 일반적으로 완전한 고장보다는 디스플레이 모듈 회로의 특정 하위 섹션에 결함이 있음을 나타냅니다.

화면 하단의 소프트키 레이블이 올바르게 표시되지만 메인 데이터 영역이 손상된 경우, 기본 UI 요소의 문자 생성기는 작동하지만 데이터 표시 회로에 결함이 있는 것입니다.

문자 화면(매개변수, 오프셋, 프로그램)은 올바르게 표시되지만 그래픽 화면(도구 경로, 파형)이 손상된 경우, 그래픽 렌더링 하위 섹션에 결함이 발생한 것입니다.

이러한 증상은 디스플레이 모듈을 고장 원인으로 확인하고 수리 센터에서 어떤 특정 회로를 다루어야 하는지 진단하는 데 도움이 됩니다.

Q5: 손상을 방지하기 위해 A20B-3300-0161을 보관 및 운송 중에 어떻게 취급해야 합니까?

보드에는 설치되지 않은 상태에서는 항상 정전기 방지 백에 보관해야 합니다. 보관 및 운송 모두 해당됩니다.

극심한 온도는 피해야 합니다. -20°C 미만 또는 +60°C 초과 보관은 반도체 손상 및 열 순환으로 인한 솔더 조인트 스트레스를 유발할 수 있습니다.

보드는 단단한 표면에 앞면이 아래로 향하도록 놓지 않아야 합니다(부품 손상). 정전기 방지 폼 없이 다른 보드와 쌓지 않아야 합니다(접촉 손상 및 ESD). 운송 중 정전기 축적을 방지하기 위해 일반 골판지 상자에 넣지 않아야 합니다.

모든 면에 폼 패딩이 있는 단단한 골판지 상자 안에 목적 제작된 정전기 방지 차폐 백이 최소한의 허용 가능한 배송 포장입니다.
