FANUC A20B-3300-0154 | 7.2인치 흑백 그래픽 모듈 — 시리즈 16i / 18i / 21i / 20i, 일본산

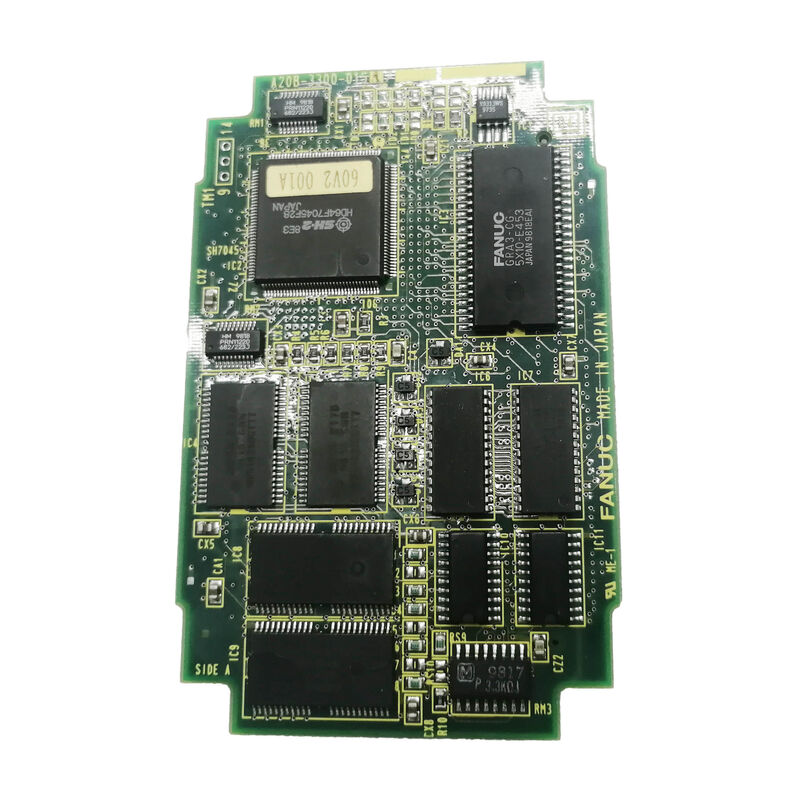

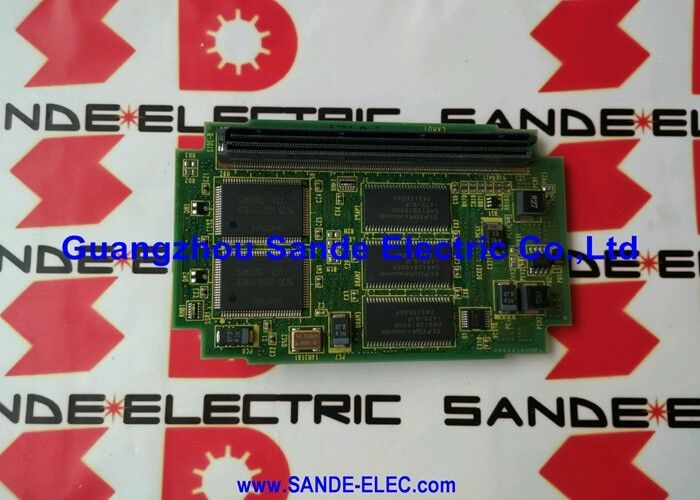

부품 번호: A20B-3300-0154

제조사: FANUC Corporation (일본)

제품 유형: 흑백 그래픽 디스플레이 제어 PCB (GPU 카드)

보드 시리즈: A20B-3300

디스플레이 유형: 7.2인치 STN 흑백 LCD

호환 시스템:FANUC 시리즈 16i, 18i, 20i, 21i

개요

A20B-3300-0154는 시리즈 16i, 18i, 20i 및 21i CNC 컨트롤러에 장착된 FANUC의 7.2인치 흑백 LCD 오퍼레이터 패널용 그래픽 처리 모듈입니다. 이는 전용 GPU 카드이며, i-시리즈 메인 보드 뒷면에 장착되는 플러그인 보드로, 기계의 작업자가 볼 수 있는 7.2인치 STN 흑백 패널에 제공되는 모든 그래픽 처리 및 디스플레이 출력을 담당합니다.

CNC 오퍼레이터 인터페이스의 모든 시각적 요소는 이 보드를 통과합니다.

가공 프로그램 목록, 축 위치 표시, 경고 텍스트, 파라미터 화면 및 그래픽 공구 경로 표현은 모두 이 모듈에서 렌더링됩니다.

메인 CPU 보드는 프로그램 실행, 모션 보간 및 PMC 처리를 담당합니다.

이 그래픽 보드는 해당 데이터를 LCD 패널로 전송되는 도트 매트릭스 출력으로 변환하는 별도의 작업을 처리합니다.

그래픽 처리를 전용 보드로 분리하는 것은 FANUC의 i-시리즈 아키텍처의 의도적인 부분입니다. 메인 보드 CPU는 디스플레이 렌더링 계산으로 부담을 받지 않으며, 이는 A20B-3300-0154 자체의 전용 처리 하드웨어에서 실행됩니다.

이를 통해 CNC의 메인 프로세서는 화면에서 발생하는 상황에 관계없이 일관된 보간 성능을 유지할 수 있습니다.

이 보드는 i-시리즈 기본 장치의 노란색 프레임 백플레인 내부의 메인 CPU 보드 뒷면에 장착됩니다.

전용 소켓에 연결되며 네 개의 스페이서 클립으로 고정됩니다.

물리적 위치는 기계 환경으로부터 보호하면서 필요한 경우 교체를 위해 접근 가능하게 유지합니다.

주요 사양

7.2인치 흑백 디스플레이가 기계 작동에 미치는 영향

FANUC는 i-시리즈 컴팩트 CNC 장치 중 다수에 7.2인치 STN 흑백 LCD 패널을 장착했습니다.

흑백 디스플레이는 더 큰 i-시리즈 구성에 사용되는 백라이트 컬러 패널 대신 단일 색상 매트릭스(일반적으로 어두운 배경에 흰색 문자 및 그래픽)를 사용합니다.

이는 패널 장치를 컴팩트하게 유지하고 컬러 디스플레이보다 작은 풋프린트가 더 중요한 환경에 적합합니다.

작업자는 프로그램 내용을 읽고, 파트 프로그램을 편집하고, 축 위치를 모니터링하고, 파라미터를 검토 및 설정하고, 경고 메시지를 확인할 수 있습니다. 공구 경로 표시의 경우, 7.2인치 흑백 화면은 프로그래밍된 경로의 와이어프레임 그래픽을 표시하며, 절단 전에 프로그램 궤적을 확인하는 데 적합합니다.

그래픽 모듈은 이 렌더링을 처리합니다. 메인 CPU에서 공구 경로 데이터를 받아 패널이 표시하는 흑백 도트 매트릭스 신호로 변환합니다.

A20B-3300-0154가 고장 나면 디스플레이에 특정 증상이 나타납니다.

CNC는 정상적으로 작동하지만 화면이 완전히 꺼지는 것이 가장 일반적인 증상입니다. 패널의 백라이트는 계속 켜져 희미한 빛을 낼 수 있지만, 그래픽 모듈이 출력을 생성하지 않기 때문에 문자나 그래픽이 나타나지 않습니다.

가끔 부분적인 디스플레이 고장이 나타나기도 합니다. 일부 내용은 렌더링되지만 다른 화면 영역은 비어 있습니다. 이러한 고장 패턴은 그래픽 모듈 고장과 패널 장치 고장을 구별하는 데 도움이 됩니다.

그래픽 모듈 설치 및 제거

FANUC의 i-시리즈 메인 보드는 플러그인 모듈에 표준화된 장착 방법을 사용합니다. A20B-3300-0154는 보드 모서리에 배열된 네 개의 스페이서 클립으로 메인 보드에 고정됩니다. 보드를 제거하려면 각 스페이서 클립의 걸쇠를 바깥쪽으로 당겨 래치를 해제하고 보드를 소켓에서 들어냅니다.

재장착하려면 보드의 커넥터를 메인 보드 소켓에 정렬하고 네 개의 클립이 모두 걸릴 때까지 아래로 누릅니다.

커넥터 정렬이 중요합니다. 소켓은 역방향 삽입을 방지하도록 키가 있지만, 보드를 소켓에 완전히 눌러야 합니다. 부분적으로 연결되면 보드 자체가 기능하더라도 간헐적인 디스플레이 고장을 일으킬 수 있는 불안정한 접촉이 발생합니다.

설치 후 기본 장치를 닫고 전원을 복구하기 전에 네 개의 스페이서가 모두 걸렸는지 확인하십시오.

A20B-3300-0154는 7.2인치 흑백 패널 구성에 특화되어 있습니다. FANUC는 다른 디스플레이 유형(9.5인치 흑백, 9.5인치 컬러, 10.4인치 컬러)에 대해 다른 그래픽 모듈 변형을 생산했습니다. 이 모듈은 상호 교환할 수 없습니다.

올바른 모듈은 기계에서 사용 중인 패널 장치와 일치해야 합니다.

자주 묻는 질문

Q1: 백라이트만 켜지고 화면이 완전히 어둡습니다. CNC 경고는 정상이고 기계는 작동합니다. 이것이 A20B-3300-0154의 문제인가요?

활성 백라이트와 정상적인 CNC 작동 상태에서 화면이 어두운 것은 그래픽 모듈의 특징적인 고장 패턴입니다.

패널 자체는 전원을 받고 있지만(백라이트 때문), 디스플레이 PCB의 그래픽 데이터가 없습니다.

먼저 그래픽 모듈과 메인 보드 사이의 커넥터를 확인하십시오. 부분적으로 장착된 커넥터는 정확히 이 증상을 유발합니다.

커넥터가 제대로 장착되었는지 확인되면 그래픽 모듈을 교체하십시오.

Q2: A20B-3300-0154를 9.5인치 흑백 디스플레이 패널과 함께 사용할 수 있습니까?

아니요. A20B-3300-0154는 7.2인치 흑백 STN LCD 패널 구성에 맞춰져 있습니다. FANUC의 9.5인치 흑백 구성은 다른 그래픽 모듈 변형을 사용합니다.

신호 형식, 타이밍 및 커넥터 핀 배열은 특정 디스플레이 유형에 맞춰져 있습니다.

주어진 패널 유형에 잘못된 그래픽 모듈을 설치하면 디스플레이 출력이 없거나 잘못된 디스플레이 출력이 발생합니다.

Q3: 프로그램 확인 화면의 공구 경로 그래픽이 왜곡되어 표시됩니다. 직선이 점으로 끊어지고 호 표현이 조각납니다. 이것의 원인은 무엇입니까?

그래픽 콘텐츠의 디스플레이 렌더링 오류(끊어진 선, 조각난 호, 손상된 문자)는 그래픽 모듈의 처리 회로가 고장났음을 나타냅니다.

모듈은 출력을 생성하지만, 출력은 올바르지 않습니다.

이는 디스플레이 손실과는 다릅니다. 이러한 렌더링 오류는 그래픽 프로세서의 ASIC 또는 메모리 회로가 저하됨에 따라 시간이 지남에 따라 악화되는 경향이 있습니다.

보드 교체가 적절한 조치입니다.

Q4: A20B-3300-0154를 교체한 후 화면이 흰색으로 아무 내용도 표시되지 않습니다. CNC는 정상적으로 작동합니다. 무엇을 확인해야 합니까?

모듈 교체 후 흰색 화면은 일반적으로 완전히 연결되지 않은 커넥터 또는 패널과 올바르게 일치하지 않는 모듈을 나타냅니다.

교체 보드의 부품 번호가 제거된 보드와 정확히 일치하는지 확인하십시오.

커넥터가 완전히 장착되었는지 확인하십시오. 부품 번호가 일치하고 커넥터가 올바르면 CNC를 전원 주기하여 디스플레이 시스템이 다시 초기화되도록 하십시오.

Q5: A20B-3300-0154를 교체했지만 디스플레이가 몇 초 동안 간헐적으로 꺼졌다가 복구됩니다. 패널 장치도 최근에 교체되었습니다. 이러한 간헐적인 꺼짐의 원인은 무엇일 수 있습니까?

보드와 패널을 모두 교체한 후 간헐적으로 꺼지는 것은 기본 장치와 패널 사이의 디스플레이 신호 케이블을 가리킵니다.

이 케이블이 교체 중에 건드려져 완전히 다시 장착되지 않은 경우, 간헐적인 접촉이 설명된 증상을 유발합니다.

양쪽 끝의 디스플레이 케이블 커넥터를 점검하십시오.

완전히 고정하십시오. 케이블 연결이 확인된 상태에서 간헐적인 꺼짐이 지속되면 케이블 자체에 손상이 발생했을 수 있으며 교체가 필요합니다.
