| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A20B-3300-0150 |
부품 번호: A20B-3300-0150
제조사: FANUC Corporation (일본)
제품 유형: 컬러 그래픽 모듈 — 10.4인치 LCD
보드 시리즈: A20B-3300
호환 시스템: FANUC 시리즈 16i, 18i 및 호환
상태: 제조사 단종

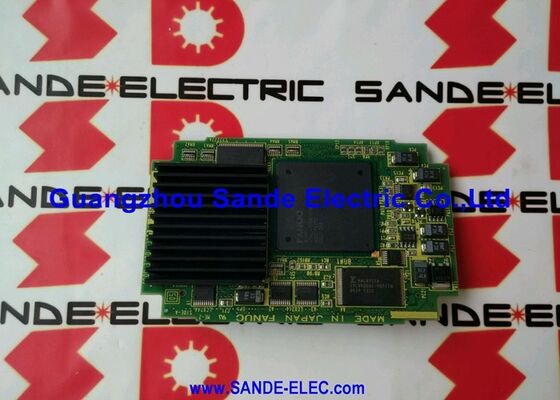

A20B-3300-0150은 FANUC 시리즈 16i 및 18i CNC 시스템용 10.4인치 컬러 그래픽 모듈입니다. 이는 운영자 패널에 장착된 10.4인치 컬러 LCD 디스플레이 패널을 구동하는 플러그인 PCB입니다.
이 보드는 16i 또는 18i 컨트롤러의 메인 CPU 보드에 직접 연결되며 LCD 패널이 표시하는 비디오 신호를 생성합니다.
10.4인치 디스플레이는 이 컨트롤러가 생산될 당시 FANUC의 i-시리즈 CNC에 표준으로 제공되던 화면 크기였습니다.
이는 운영자에게 CNC 화면의 명확하고 전체 컬러 보기를 제공했습니다. 축 위치, 활성 프로그램, 매개변수 화면, 경보 메시지, 공구 경로 그래픽 및 기타 모든 인터페이스 기능이 포함됩니다. 운영자가 디스플레이에서 보는 모든 것은 화면에 나타나기 전에 A20B-3300-0150을 통과합니다.
이 보드는 FANUC에서 단종되었습니다.
이 보드가 사용된 기계들, 즉 시리즈 16i 및 18i 머시닝 센터, 터닝 센터 및 복합 기계들이 전 세계적으로 계속 생산에 사용되고 있기 때문에 유지보수 품목으로 남아 있습니다.
이 보드가 고장 나면 디스플레이가 꺼집니다. CNC는 내부적으로 정상적으로 작동하지만 운영자는 모든 시각적 피드백을 잃게 됩니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A20B-3300-0150 |
| 제조사 | FANUC Corporation |
| 제품 유형 | 컬러 그래픽 모듈 |
| 보드 시리즈 | A20B-3300 |
| 디스플레이 크기 | 10.4인치 |
| 디스플레이 유형 | 컬러 LCD |
| 해상도 | 640 × 480 (VGA) |
| 입력 전압 | 5V DC |
| 무게 | 0.44kg |
| 호환 시스템 | FANUC 시리즈 16i / 18i 및 호환 |
| 설치 | 메인 CPU 보드에 플러그인 |
| 작동 온도 | 0 – 50°C |
| 생산 상태 | 제조사 단종 |
| 원산지 | 일본 |
| 사용 가능 상태 | 신품 (잉여) / 리퍼비시 / 수리됨 |
640×480은 VGA 해상도로, 4:3 종횡비로 배열된 307,200 픽셀입니다. 10.4인치 화면에서는 인치당 약 77 픽셀을 제공합니다. 이는 선명한 텍스트 렌더링, 읽기 쉬운 매개변수 화면, 명확한 경보 메시지 및 유용한 공구 경로 그래픽 표시에 충분합니다.
색상은 완전히 처리됩니다.
A20B-3300-0150은 흑백 LCD가 아닌 컬러 LCD를 구동합니다. FANUC의 i-시리즈 디스플레이는 색상을 사용하여 화면 요소를 구분합니다. 즉, 다른 데이터 필드, 상태 표시기, 경보 강조 표시를 위해 다른 색상을 사용합니다.
이러한 시각적 코딩은 인터페이스를 더 읽기 쉽게 만들고 운영자가 비정상 상태를 신속하게 식별하는 데 도움이 됩니다.
흑백 대체품은 색상 코딩 없이 내용을 표시하지만, 인터페이스를 가장 잘 읽을 수 있게 만드는 것은 색상 코딩입니다.
이 보드는 10.4인치 컬러 LCD 패널에 맞는 형식으로 비디오 신호를 생성합니다.
패널과 보드는 일치합니다. 교체 보드는 설치된 패널 유형에 맞는 올바른 부품 번호여야 합니다. 다른 디스플레이 크기 또는 다른 패널 사양용 보드는 상호 교환할 수 없습니다.
A20B-3300-0150은 시리즈 16i 또는 18i 컨트롤러의 메인 CPU 보드에 장착됩니다. 그래픽 카드 슬롯, 즉 이 모듈을 위해 설계된 메인 보드의 전용 소켓을 차지합니다. 이 연결은 보드에 시스템 전원(5V DC)과 CNC 디스플레이 프로세서의 비디오 데이터를 제공합니다.
이 장착 방식은 별도의 그래픽 프로세서 카드와 디스플레이 간의 케이블링 없이 그래픽 기능을 메인 컨트롤러 어셈블리에 통합합니다. 비디오 출력은 A20B-3300-0150에서 패널의 비디오 입력 커넥터를 통해 LCD 패널로 직접 전달됩니다.
보드를 교체할 때는 교체 모듈이 소켓에 완전히 장착되었는지 확인하십시오.
부분적으로 장착된 그래픽 모듈은 왜곡된 화면 대신 빈 화면을 생성하는 경우가 많습니다. 부분 장착은 비디오 신호 경로를 완전히 차단합니다.
교체 후 시스템 전원을 켜고 디스플레이에 FANUC 부팅 화면이 표시되는지 확인한 후 수리가 완료된 것으로 간주하십시오.
16i 및 18i는 2000년대 초반 CNC 세대의 FANUC 주력 제품이었습니다.
이들은 소형 VMC, 대형 수평 머시닝 센터, 다축 터닝 센터, 복합 기계 등 모든 종류의 머시닝 센터와 터닝 센터를 구동했습니다.
10.4인치 컬러 디스플레이는 이 범위 전반에 걸쳐 표준 구성이었습니다.
이 컨트롤러를 기반으로 제작된 기계들은 이제 서비스 20년차 또는 30년차에 접어들었습니다.
기계 부품(스핀들, 가이드웨이, 볼스크류)은 종종 수명이 남아 있습니다. 전자 장치는 교체보다는 유지보수됩니다. A20B-3300-0150은 이러한 기계를 작동 상태로 유지하는 보드 중 하나입니다.
이 보드는 단종되었기 때문에 사용 가능한 공급은 원래 잉여 재고 또는 리퍼비시된 장치에서 나옵니다.
판매 전 테스트는 디스플레이 모듈에 중요합니다. 회로에 문제가 있는 모듈은 올바른 부팅 동작을 보일 수 있지만 특정 디스플레이 조건에서는 실패할 수 있습니다.
부하 상태에서 테스트하는 공급업체로부터 소싱하는 것이 테스트되지 않은 잉여 재고보다 더 나은 보증을 제공합니다.
Q1: 전원을 켜면 10.4인치 LCD 디스플레이가 비어 있습니다. CNC는 다른 면에서는 정상적으로 작동하는 것 같습니다. A20B-3300-0150이 원인인가요?
전원을 켰을 때 디스플레이가 비어 있고 CNC 작동이 정상이라면 그래픽 모듈 고장과 일치합니다. 보드가 고장났다고 결론 내리기 전에 LCD 패널의 전원 연결과 패널과 보드 사이의 비디오 신호 케이블을 확인하십시오.
연결되지 않은 비디오 케이블은 그래픽 보드 상태와 관계없이 빈 화면을 생성합니다.
전원 및 케이블링이 양호한 것으로 확인되었고 디스플레이가 계속 비어 있다면 그래픽 모듈이 주요 용의자입니다.
Q2: 화면은 표시되지만 색상이 올바르지 않습니다. 일부 영역에 잘못된 색상이 표시되거나 색상이 깜박입니다. 이것이 보드 때문인가요?
색상 디스플레이 오류(잘못된 색상, 색상 깜박임, 부분적인 색상 손실)는 그래픽 보드 고장보다 LCD 패널 고장 또는 비디오 케이블 손상으로 인해 발생하는 경우가 더 많습니다. 그래픽 모듈은 올바른 신호를 생성하고 패널이 이를 렌더링합니다.
패널의 컬러 필터 레이어 또는 LCD 드라이버 회로의 손상은 색상 이상을 유발합니다.
그래픽 보드를 교체하기 전에 알려진 양호한 교체 패널로 테스트하십시오.
Q3: A20B-3300-0150이 다른 크기의 LCD 패널(예: 7.2인치 또는 8.4인치 장치)을 구동할 수 있습니까?
아니요. A20B-3300-0150은 10.4인치 컬러 LCD 구성 전용입니다.
비디오 신호 타이밍, 해상도 및 구동 특성은 10.4인치 패널에 맞춰져 있습니다. 다른 디스플레이 크기는 다른 그래픽 모듈을 사용합니다.
다른 디스플레이 크기용으로 구성된 시스템에 -0150을 설치해도 올바른 출력이 생성되지 않습니다.
Q4: 그래픽 보드를 교체한 후 부팅 시 화면에 깨진 텍스트가 표시되고 빈 화면으로 전환됩니다. 무슨 일이 일어난 건가요?
부팅 중 깨진 텍스트가 빈 화면으로 전환되는 것은 보드가 부분적으로 기능하지만 디스플레이가 안정화되기 전에 실패함을 시사합니다.
이는 부분적으로 고장난 교체 보드 또는 보드의 5V 입력에서 간헐적인 전원 공급 전압을 나타낼 수 있습니다.
멀티미터로 메인 보드 소켓에서 5V 공급을 측정하십시오. 4.75V 미만의 전압 또는 상당한 리플이 있는 전압은 그래픽 모듈이 안정적으로 작동하지 못하게 할 수 있습니다.
Q5: A20B-3300-0150을 설치한 후 매개변수 변경 또는 소프트웨어 업데이트가 필요합니까?
일반적으로 소프트웨어 재구성는 필요하지 않습니다. 그래픽 모듈은 CNC 소프트웨어가 설치된 특정 보드 개정판을 알 필요 없이 사용하는 하드웨어 기능(디스플레이용 비디오 출력)을 제공합니다.
설치 후 시스템 전원을 켜고 정상적인 디스플레이 작동을 확인하십시오.
CNC 매개변수에 디스플레이 유형 설정이 포함되어 있다면 10.4인치 컬러 LCD에 대해 올바르게 설정되었는지 확인하십시오. 하지만 이는 보드 교체로 인해 필요한 새로운 설정이 아니라 기존의 매개변수 설정일 것입니다.
